浙江至德钢业有限公司为您介绍等径不锈钢三通、异径三通、直角三通、斜角三通及Y型三通的生产工艺与技术方法。


一、焊接三通展开图


1. 等径直角三通展开图

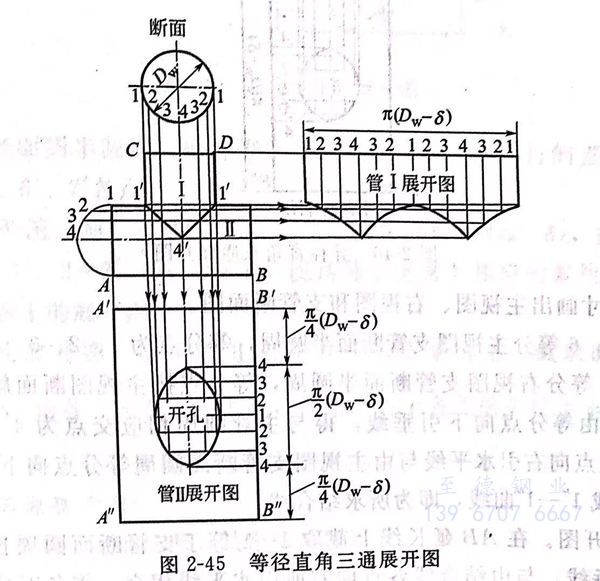

  图2-45为等径直角三通展开图,其作图步骤如下。


图 45.jpg


 ①. 按已知尺寸画出主视图和断面图,由于两管直径相等,其结合线为两管边线交点与轴线交点的连线,可直接画出。


 ②. 6等分管Ⅰ断面半圆周,等分点为1、2、3、4、3、2、1.由等分点引下垂线,得与结合线1'-4'-1'交点。


 ③. 画管Ⅰ展开图。在CD延长线上取1-1等于管Ⅰ断面圆周长度,并12等分。由各等分点向下引垂线,与由结合线各点向右所引的水平线相交,将各对应交点连成曲线,即得所求管Ⅰ展开图。


 ④. 画管Ⅱ展开图。在主视图正下方画一长方形,使其长度等于圆管断面周长,宽等于主视图AB。在B'B”线上取4-4等于断面1/2圆周。6等分4-4,等分点为4、3、2、1、2、3、4,由各等分点向左引水平线,与由主视图结合线各点向下所引的垂线相交,将各对应交点连成曲线,即为管I开孔实形。A'B'B"A”即为所求管Ⅱ展开图。


 ⑤. 等径三通展开图壁厚处理 因为等径三通的连接不管是正交还是斜交,结合线的投影都是直线,因此都按外径放样,开孔的展开也按外径计算。



 2. 异径直角三通展开图

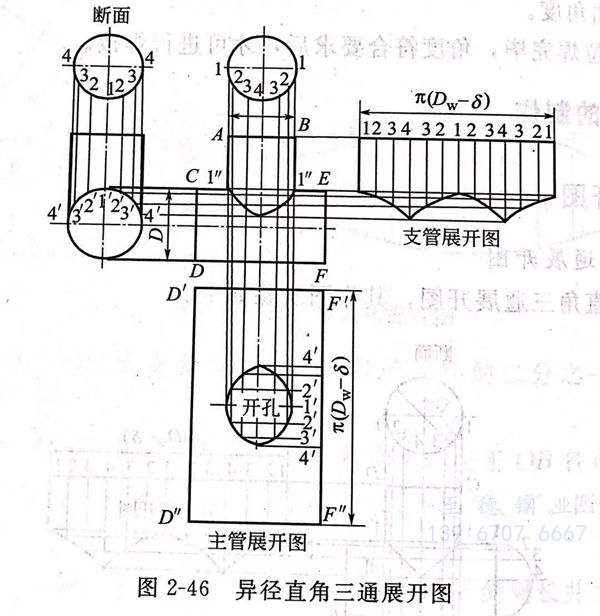

  图2-46为异径直角三通展开图,其作图步骤如下。


图 46.jpg



  ①. 按已知尺寸画出主视图、右视图和支管断面图。


  ②. 求结合线。6等分主视图支管断面半圆周,等分点为1、2、3、4、3、2、1,由等分点引下垂线;6等分右视图支管断面半圆周,等分点按主视图断面旋转90°,为4、3、2、1、2、3、4,由等分点向下引垂线,得与主管圆周相应交点为4'、3'、2'、1'、2'、3'、4'.再由各交点向右引水平线与由主视图支管断面圆周等分点向下所引的垂线相交,将各对应交点连成1"-1”曲线,即为所求结合线。


 ③. 画支管展开图。在AB延长线上截取1-1等于支管断面圆周长度,并12等分。由等分点向下引垂线,与由结合线各点向右所引水平线相交,将各对应交点连成光滑曲线,即得支管展开图。


  ④. 画主管展开图。在CD、EF向下的延长线上作一矩形,使其长等于主管断面圆周长,由中点1'向上和向下对称截取与右视图中12、23、34弧长相等的线段,得出各点向左引水平线,与由主视图结合线各点向下所引垂线相交的交点,将对应交点连成光滑曲线,即得主管开孔实形,D'F'F"D"即为主管展开图。


  ⑤. 异径三通壁厚处理。不铲坡口的异径三通,支管按内径放样,主管按内径放样。如果管壁较厚,支管要求两面有坡口时,则按中径放样,而主管按外径放样,但不管支管按内径或中径放样,支管展开长度则按成品管或卷板管来确定。主管切孔的展开长度按外径确定。



 3. 等径斜三通展开图


 图2-47为等径斜三通展开图,其作图步骤如下。


图 47.jpg


 ①. 按已知尺寸画出主视图和断面图。


 ②. 直接画出等径斜三通管的结合线。


 ③. 6等分支管断面圆半圆周,由各等分点引与支管中心线平行的直线,交结合线于1'、2'、3'、4'、5'、6'、7各点。


 ④. 画管Ⅰ的展开图。画一水平线1-1等于断面圆周长,并12等分;由各等分点引下垂线1-1'、2-2'、···、1-1',使其等于支管上相应的素线长度;用光滑曲线连接各点,即得管Ⅰ的展开图。


 ⑤. 画管Ⅱ开孔展开图。在由管Ⅱ右端点所引下垂线上,截取断面圆半圆周长并6等分,由各点向左引水平线,与结合线上各点所引的下垂线相交,将各对应相交点连成曲线,即为管Ⅱ开孔实形。



 4. 异径斜交三通展开图

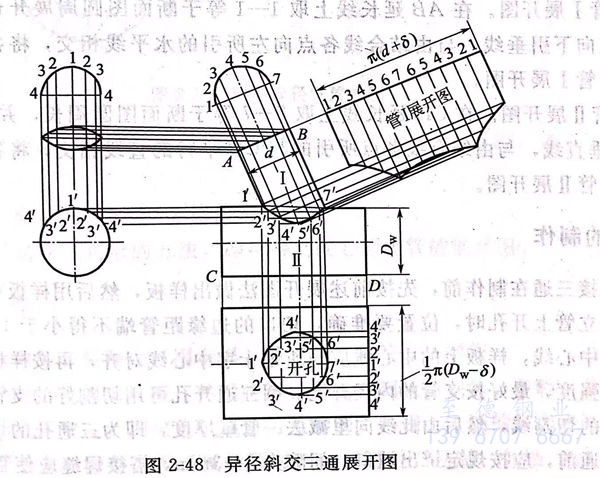

 图2-48为异径斜交三通展开图,其作图步骤如下。


图 48.jpg


 ①. 按已知尺寸画出主视图和侧视图,并求出结合线。


 ②. 画管Ⅰ展开图。在AB延长线上截取1-1等于断面圆周展开长度,并12等分,由各点引对1-1的垂直线,与由结合线各点所引的与AB平行的直线相交,将各对应交点连成曲线,即为管Ⅰ展开图。


 ③. 画管Ⅱ开孔展开图。在由点D引的下垂线上截取管Ⅱ断面半圆周长度并由中点1'上下截取各点,由各点向左引水平线,与由主视图点C和结合线各点所引下垂线相交,将各对应交点连成曲线及直线,即为管Ⅱ展开图的1/2和切孔实形。



 5. 任意角度等径Y型三通展开图

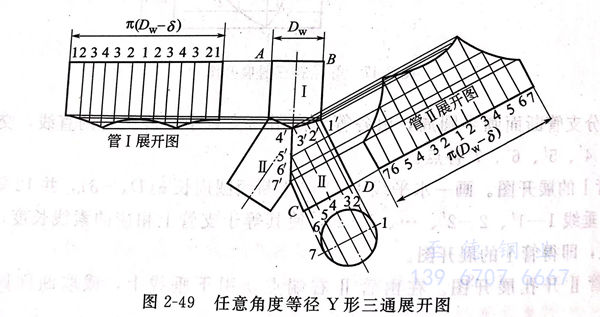

 图2-49为任意角度等径Y形三通展开图,其作图步骤如下。


图 49.jpg


 ①. 按已知尺寸画出主视图和断面图。


 ②. 将断面图半圆周分成6等份,等分点为1、2、3、··、7.由各等分点向上引管Ⅱ中心线的平行线,与管I的结合线交点为1'、2'、3'、4',与管Ⅱ的结合线交点为4'、5'、6'、7'.


 ③. 画管Ⅰ展开图。在AB延长线上取1-1等于断面图圆周展开长度,并12等分,由各等分点向下引垂线,与由结合线各点向左所引的水平线相交,将各对应交点连成曲线,即得出管Ⅰ展开图。


 ④. 画管Ⅱ展开图。在CD延长线上取7-7等于断面图圆周长,并12等分,由各点引7-7的垂直线,与由结合线各点所引的与CD平行的直线相交,将各对应交点连成曲线,即得出管Ⅱ展开图。



二、不锈钢三通的制作


  各种焊接不锈钢三通在制作前,先按前述展开图法做出样板,然后用样板在主管和支管上划线切割。在立管上开孔时,位置要准确,切口的边缘距管端不得小于100mm;在确定位置划出十字中心线,样板上的中心线应与所划十字中心线对齐,再按样板划线切割。为了提高三通的强度,最好按支管的内径开孔。圆三通开孔可用切割好的支管直接扣在主管上划出三通孔的切割线,然后由此线向里减去一管壁厚度,即为三通孔的切割线。


  组对不锈钢三通前,应按规定铲出坡口,间隙为2~3mm,搭接焊缝应使管壁紧靠,其间隙不得大于1.5mm,然后进行组对、焊接,其方法同前。
