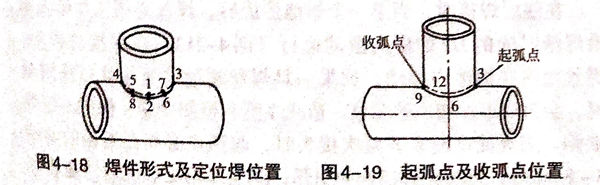

焊件形式及定位焊位置如图4-18所示。定位焊缝的数量、间距的大小应由焊件结构的尺寸及管壁厚度决定。定位焊缝应沿管子圆周均匀分布，间距为5~15mm。如不锈钢管壁厚度大于2mm时，定位间距可适当加大，但一定要焊透，避免焊接过程中在定位焊缝处产生未焊透。




  如立管在横管的中间，则引弧点应选在时钟9点位置。如立管偏向横管一端，引弧点应选在时钟3点位置，如图4-19所示。


  焊接方向由3点经12点至9点，再由3点经6点至9点。这种焊接顺序后的变形量最小。
