工艺管道涂色标识识别及符号分类

一、基本识别色

1. 识别色规定

 根据管道内物质的一般性能分为8类，并相应规定了8种基本识别色和相应的颜色标准编号及色样，如表1-29所示。

2. 基本识别色标识方法

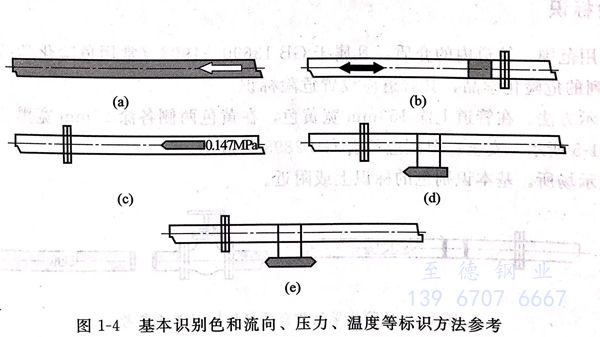

  工业管道的基本识别色标识方法，应从以下5种方法中选择，如图1-4所示，说明如下。

  ①. 管道全长上标识。

  ②. 在管道上以宽为 150mm 的色环标识。

 ③. 在管道上以长方形的识别色标牌标识。

 ④. 在管道上以带箭头的长方形识别色标牌标识。

 ⑤. 在管道上以系挂的识别色标牌标识。

 ⑥. 当采用图1-4(b)~(e)所示方法时，两个标识之间的最小距离应为10m.

 ⑦. 图1-4(c)~(e)的标牌最小尺寸应以能清楚观察识别色来确定。

 ⑧. 当管道采用图1-4(b)~(e)所示方法时，其标识的场所应该包括所有管道的起点，终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

二、识别符号

工业管道的识别符号由介质名称、流向和主要工艺参数等组成，其标识应符合下列要求。

 ①. 介质名称的标识。

  a.用介质全称标识。例如氮气、硫酸、甲醇。

   b.用化学分子式标识。例如N₂、H₂SO₄、CH₃OH.

②. 介质流向的标识。

  a. 工业管道内介质的流向用箭头表示，如图1-4(a)所示；如果管道内物质的流向是双向的，则以双向箭头表示，如图1-4(b)所示。

  b. 当基本识别色的标识方法采用图1-4(d)、（e)时，则标牌的指向表示管道内的介质流向。

 ③. 介质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

 ④. 标识中的字母、数字的最小字体，以及箭头的最小外形尺寸，应以能清观察识别符号来确定。

三、安全标识

 1. 危险标识

   ①. 适用范围

   管道内的介质，凡属于GB 13690-1992《常用危险化学品的分类及标志》中所列的危险化学品，其管道应设置危险标识。

   ②. 表示方法

   在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，如图1-5所示。安全色范围应符合GB2893的规定。

   ③. 表示场所

   基本识别色的标识上或附近。

 2. 消防标识

 工业生产中设置的消防专用管道应遵守GB 13495-1992的规定，并在管道上标识“消防专用”识别符号。
