不锈钢管热处理主要注意事项有以下几点：钢管热处理温度及炉温、冷却与冷却速度及不锈钢管的热处理制度。
1. 热处理温度及炉温

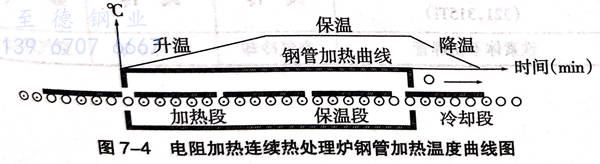

在热处理过程中，不锈钢管热处理温度及炉温的控制是非常重要的（图7-4)表7-1由所列出了 AST-FAGERSTA 热处理炉各类钢种的热处理温度和加热炉各组电阻加热温度，在热处理时应照此严格控制，以保证热处理效果。

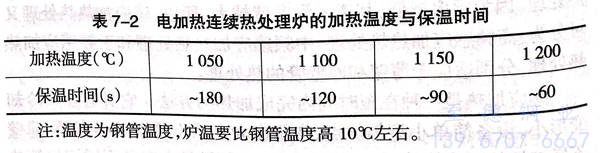

电加热连续热处理炉的加热温度与保温时间见表7-2。
2. 冷却与冷却速度
为了防止碳化铬的析出，对固熔处理的不锈钢管，必须进行快速冷却。当不锈钢管的温度在1000℃~600℃之间，冷却速度为5℃/s,即两分钟内一定要降到600℃以下，可以防止铬的碳化物析出，同时也避免了σ相的析出，可防止高Cr-Mo钢较高的脆性的产生。
其他形式热处理的冷却方式，按照热处理工艺要求实施。

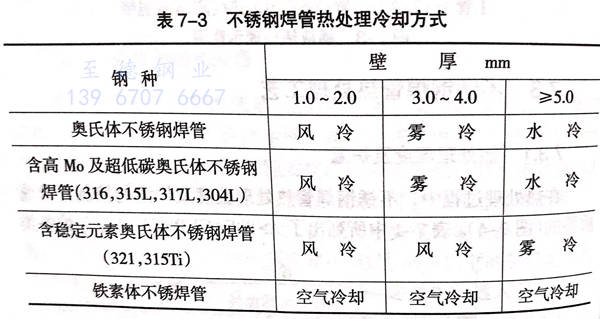

不锈钢管按钢种和壁厚选择冷却方式，见表7-3。
3. 不锈钢焊管的热处理制度

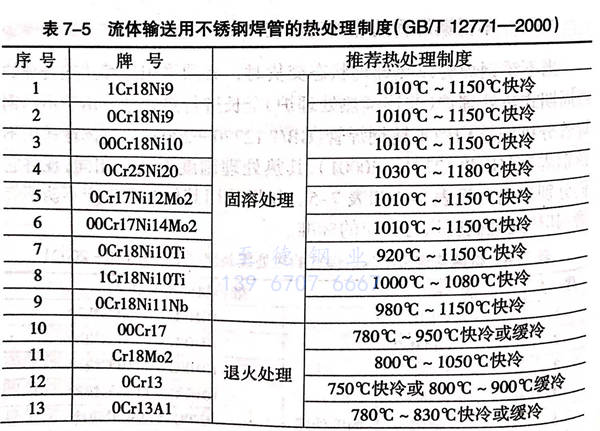

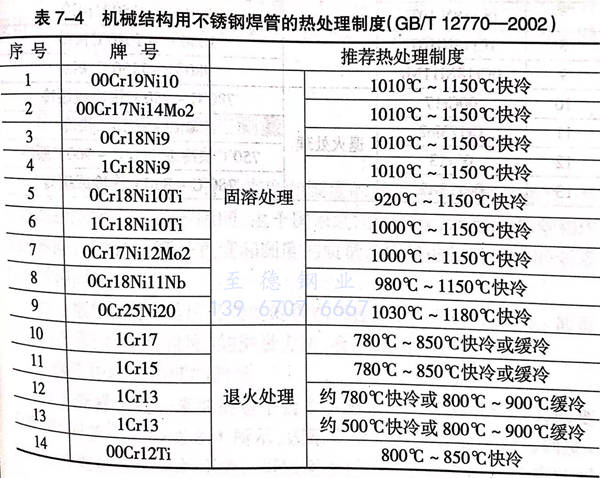

当不锈钢管以热处理状态交货时，必须采用连续式热处理炉或周期式热处理炉（非连续热处理炉）全长进行热处理。由于不锈钢焊管分机械结构用不锈钢焊管（GB/T 14976-2002)和流体输送用不锈钢管（GB/T 14975 -2002),其热处理制度不完全相同，现将它们分别列出，见表7-4和表7-5.如果采用其他标准生产不锈钢焊管，其热处理制度执行相应的标准。
