为了降低成本，节约贵重的不锈钢，或者为了适应钢管外表面使用环境的不同要求，近年来研究开发出焊接不锈钢复合管。焊接不锈钢复合管一般分为：大口径厚壁复合管和小口径薄壁复合管；大口径厚壁复合管采用复合板生产，小口径薄壁复合管采用复合卷板生产，生产加工方式和不锈钢焊管基本相同。目前，我国生产不锈钢复合管可执行的标准有CJ/T 184-2003(《不锈钢塑料复合管》）和GB/T 18704-2002(《不锈钢复合管》）。


1. 用复合板加工生产的复合管

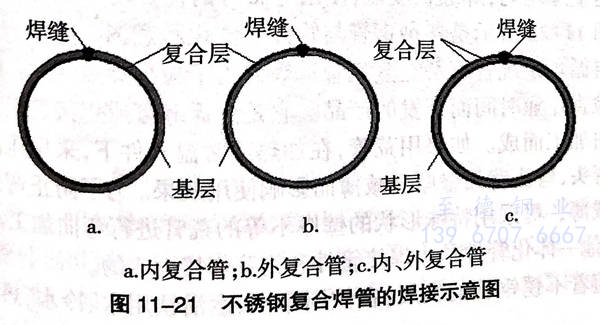

 不锈钢复合管一般是用不锈钢复合板（带）加工生产的，其生产方式和不锈钢焊管基本一样，但其焊接较不锈钢焊管复杂，填充材料的合金量要高于复合层的合金含量。图11-121a是内复合管示意图，用于管道内输送流通腐蚀介质；图11-21b是外复合管示意图，用于管道内输送流通普通介质，外表面处于腐蚀环境或在腐蚀介质之中，一般是作为装饰管用；图11-21c是内、外复合管示意图，用于管道内输送流通腐蚀介质，管道外表面处于腐蚀环境或在腐蚀介质之中。薄壁复合管可采用连续成型焊接方式生产，厚壁复合管可采用非连续成型焊接生产。不锈钢复合管的焊接，见第二章《2.2.3不锈钢复合板的焊接》。


图 21.jpg


2. 套装复合管


 套装复合管是采用两种两支或两种三支管子套装在一起的复合管。被套装的管，可以是无缝管也可以是焊接管。如果是采用焊接管，焊管的内外焊缝应做整平处理。为了满足用户要求，套装复合管的组合，可以外层是不锈钢管，内层是普通碳钢管；也可以内层是不锈钢管，外层是普通碳钢管；还可以内、外都是不锈钢管而中间是普通碳钢管。
