由于管道漏水原因、管道材质、连接方法等不同，所以维修方法也不同。
1. 铸铁管承插口漏水的修理
首先要把管内水压降至无压状态，然后用剔口钎把承口内的旧填料清除出去再重新打口，采用填料与原有填料相同；如果管内有水，要使接口不再向外流水，然后再往接口内填塞水泥。在维修中有时需带压接口，应选用适应性强的水泥填料，常用的有银粉水泥和氯化钙水泥两种接口填料，它们具有凝速快，严密性好等优点。
填塞时若有水渗出，就往渗水处甩些填料，止住渗水后再填。填时从管子下部开始往管子上部填，左手挡住接口端面，右手边填边捣，一直捣到水泥表面开始反浆时为止。分三层填入，每层承口深度的1/3，最后一层水泥表面与承口表面相平，并用塞头压光，然后立即在承口端面缠一圈浸水草绳，用来阻挡水泥外胀，然后用湿水泥糊住草绳，浇水养生后回填土埋好管子。对水泥接口的管道，如承口为局部漏水，可不必把整个承口的水泥全部清除，而只需在漏水处局部修补即可。
2. 管卡堵漏

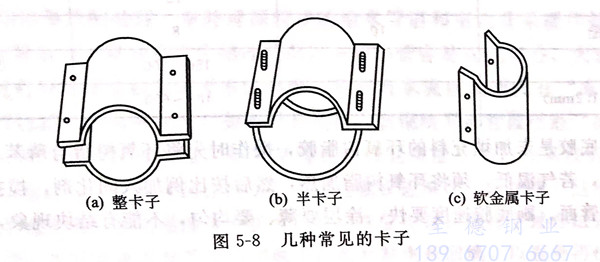

如果管壁腐蚀不严重，只有小孔漏水，可采用管卡堵漏。水压较大时应停水堵漏，水压不大时可带水堵漏。前者直接打卡子即可，后者需用锥形硬木塞经轻轻敲打塞进孔内，堵塞漏水处，贴管子外皮锯掉木塞外露部分。打卡子前在漏水处垫上大小适当、厚度为2mm的软胶皮，用卡子把软胶皮压紧即可。根据管径大小和水压高低，可采用整卡子、半卡子和软金属卡子三种形式（见图 5-8）。
3. 丝堵堵漏和铅塞堵漏
当铸铁管管身有砂眼或腐蚀小孔局部漏水时，以漏水处为中心钻一小孔，孔径稍大于漏水处孔径，攻螺纹后用丝堵堵塞即可；亦可用尖凿把小孔凿深塞进铅块，用手锤轻打，直至不漏为止。
4. 焊接堵漏
是当钢管穿孔或局部裂纹时，可采用焊接方法堵漏。
a. 当孔径或裂纹宽度小于10mm时，可加工坡口直接焊接。
b. 对于较大孔径或裂纹，可在管外加补丁焊接。
c. 当管道离墙、离地太近施焊困难时，采用上部开洞补焊法，侧面和底面漏水处从里面割坡口，开洞处从外墙开坡口，把漏水处从里面焊好后，再把瓦盖放回原处堵上焊好。此种方法在焊接接头位置时应特别注意，不然往往在内焊与外焊的接头位置发生渗漏。
5. 环氧树脂和玻璃钢堵漏
环氧树脂是一种高分子化合物，主要用来作粘接剂，具有强度高、固化快、耐腐蚀等优点，常用牌号为610。它是一种黏稠的琥珀色透明流体，在气温低时，稠度较大，可采用适当加温的方法降低稠度，并随伴随用。环氧树脂需加入固化剂固化，加入固化剂有乙二胺、二乙烯三胺、四乙烯五胺、593固化剂等。其中乙二胺使用最普遍。另外，还要加入增塑剂，如磷苯二甲酸二丁酯、磷苯二甲酸、煤焦油等。必要时还要加入稀释剂，如丙酮、二甲苯、酒精等。
用环氧树脂堵漏时，需加入适量的填充料，如水泥，石英砂，以提高粘接料的力学性能和粘接强度，加入量以稠度合适为宜，过少易流淌，过多不易拌和粘接操作。
修补前最好使修补部位朝上，对于金属管材须将修补部位凿成燕尾形槽口，每段槽口长应比裂纹长100mm～200mm,对于钢筋混凝土管材，须将修补部位的保护层和混凝土剔除，使钢筋局部外露。修补部位表面须除锈，清除油污，并使表面粗糙，若有潮湿现象，待晒干或吹风机吹干后再行修补。

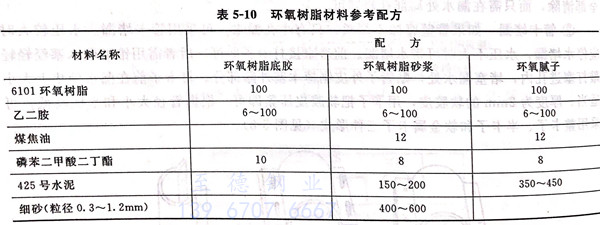

环氧树脂因材质和施工条件不同，配方不能统一，具体的调配比例，表 5-10 可供参考，具体调配比例，根据各组成成分的作用和施工条件可适当调整。
环氧树脂是未加填充料的环氧树脂胶，操作时先将环氧树脂与磷苯二甲酸二丁酯按质量比拌均，若气温低，须将环氧树脂加热，然后按比例加入固化剂，搅拌均匀后即可刷在待修补的管面。刷底胶速度要快，涂层要薄、要均匀，不能有结块现象，以保证其密实性和粘接力。
环氧树脂砂浆是在环氧树脂胶胶液中掺入一定比例的水泥，砂子等填充料调配而成。在调配时先将水泥、砂子按比例拌均，再倒入已拌好的环氧树脂胶胶液中搅拌均匀。所用砂子应经淘洗、过筛、嗮干。气温高时填充料多些，气温低时填充料少些。
环氧腻子是在环氧胶液中掺入一定量的纯水泥填料而成，与其匹配同环氧树脂砂浆一样，随温度而变，气温高时，填充水泥量多些。
煤焦油可提高环氧树脂的耐水性，并可降低成本，有一定的增韧效果，但不如磷苯二甲酸二丁酯，若两者配合使用效果更好。
修补时用干净的毛刷粘上少许环氧树脂底胶，先把待修部分薄涂一遍，然后用环氧树脂砂浆填补缺陷，用钢抹子反复压实。为了防止砂浆粘住抹子，应在钢抹子上擦少量机油。环氧树脂堵漏，在常温条件下经过两到四小时固化，十二到二十四小时即可通水。
玻璃钢即玻璃纤维增强塑料，它是由环氧树脂作为粘接材料、无捻方格玻璃布（又称无碱无捻粗纱方格布）作为增强材料制成的堵漏材料，可用于修补各种裂缝，其操作步骤如下：
a. 按前述环氧树脂修补的要求。将待修表面进行凿槽、清洗等表面处理，刷环氧树脂底胶。
b. 待底胶初步固化后，再均匀涂刷一道环氧树脂胶液，然后将一块玻璃布沿涂胶处铺开，铺平后立即用毛刷从中间向两边刷，赶除气泡，包贴时要贴实，不得有气泡和皱褶。贴实后再刷一层胶液，再贴第二层玻璃纤维布。
c. 包贴层数视管道直径、压力和泄漏情况而定，一般包贴4至6层。底层和面层是采用0.2mm厚的无捻方格玻璃布，每贴两层间隔一定时间，待初步固化后再包贴下两层，如此类推。
d. 每层搭接缝要错开，搭接长度约150mm，口径较小时可包成一条玻璃钢环带。
e. 玻璃钢的强度是逐步升高的，一般采用常温养护。当气温在15℃以上时，养护时间不少于72小时，当气温在15℃以下时，养护时间不少于168小时，养护期间不能装水承压。
6. 换管子
当管子严重腐蚀、管壁很薄，需更换管子。换上去的新管子，其管材口径与原来的管子相同。原有管道为承插管（铸铁管、混凝土管）时，拆除后采用焊接换管方法；原有管道为丝扣连接焊接钢管时，拆除后采用丝扣连接（加活接头）换管方法；原有管道为焊接连接的有缝和无缝钢管时，拆除后采用焊接连接换管方法。
