管道绝热的目的在于减少管内介质与外界的热量交换，从而达到节能、防冻以及满足生产工艺要求等。管道绝热按其用途可分为保温、保冷和加热保护三种类型。
1. 一般规定
①. 热绝缘层的厚度在满足技术要求的前提下，还要满足经济厚度的要求。厚度太大，虽然可以降低热耗或能耗，但要增加投资；反之，厚度太小，虽然可以降低投资，但热耗或能耗要增加。
②. 为了预防管道内介质的冷凝、结晶和冻结，以及提高生产工艺管道的输送能力，应采取热绝缘措施，必要时采取伴热或加热措施。
③. 当人体短时间接触表面温度高于60℃或低于－5℃的管道时，有烫伤或冻伤危险，为了保证操作人员的安全，改善劳动条件，应采取热绝缘措施。
④. 在夏季，当输送介质的温度较环境气温低时，管道外表面可能结露，为了防止结露，应采取热绝缘措施，使外表面温度高于露点。
⑤. 在高温管道附近有可燃、易燃、易爆物品时，有发生火灾和爆炸的危险，为此应采取热绝缘措施，以降低管道表面温度至无危险的允许温度。
⑥. 管道和设备表面温度应低于50℃、高于0℃,有电气设备的房间、居住房间和操作间，管道和设备表面应防止结露。
⑦. 室外架空敷设的煤气管道、乙炔管道，如有低于0℃的可能时，一般应绝热防冻；所有可能处于0℃以下的各种气体管道的冷凝水排出管，必须绝缘防冻。
⑧. 室外架空敷设管道或安装于潮湿环境中的管道，在绝热层外应设防水层。
2. 常用绝热材料及其选择
绝热材料一般采用轻质、疏松、多孔的粒状材料或纤维材料，应满足下列要求:
①. 热导率小，能绝热隔冷；密度小，一般要低于600kg/m3.
②. 耐振动，有一定的强度，用于保温的硬质绝热材料制品，其抗压强度一般不小于0.29MPa;用于保冷的硬质绝热材料制品，其抗压强度不得小于0.147MPa.
③. 材料的物理化学性能稳定，吸湿率小，不霉烂，不变质，不燃烧；对金属不得有腐蚀作用。当用在奥氏体不锈钢管道及其附件上时，其氯离子含量不能超标。
④. 用于保温时，应具有较高的耐热性，不至于由于温度的急剧变化而丧失原来的特性；用于保冷时应具有良好的抗冻性。
⑤. 防潮材料必须具有良好的防火、防潮性能，能耐大气腐蚀及生物侵袭，不得发生虫蛀、霉变等现象；不得对其他材料产生腐蚀或溶解作用，材料吸水率低。
⑥. 来源广，造价低，便于施工。

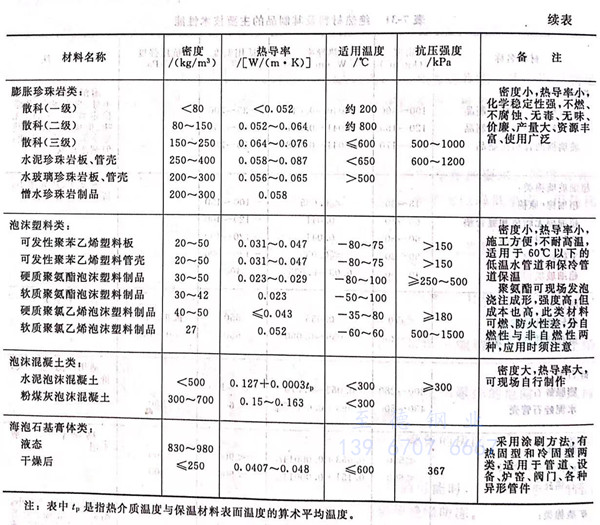

常用绝热材料及其制品见表7-31.绝热层的厚度可根据所选绝热材料通过传热计算求得。
