截止阀有直通式、直流式、角式、平衡式等几种类型,还有双重密封的波纹管截止阀


1. 直通式截止阀

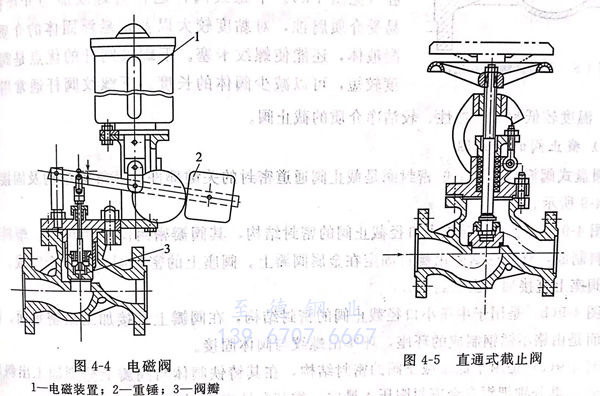

 直通式截止阀的结构如图4-5所示。阀体可以铸造,也可以锻造。其加工、安装、维修、操作都较容易,是截止阀中应用最广泛的结构形式。其缺点是流体阻力较大。


图 4.jpg



2. 直流式截止阀(又称Y型阀)

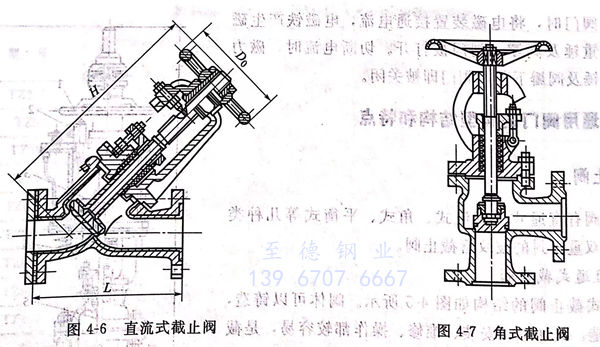

 直流式截止阀的结构如图4-6所示。直流阀的流体流通路线比直通式截止阀平缓得多。流体阻力小,但阀瓣行程大,制造、安装、维修都较复杂,仅用于对流体阻力有严格要求的场所。


图 6.jpg


3. 角式截止阀


 其结构如图4-7所示,阀体多为锻造,其结构简单,力学性能良好,适用于高压、小口径截止阀。


4. 阀杆


  截止阀的阀杆一般都作旋转升降运动,顺时针方向旋转手轮时,阀杆向下,关闭阀门。逆时针方向旋转手轮,阀杆向上,打开阀门。截止阀的阀杆螺纹有上螺纹结构和下螺纹结构两种。


 上螺纹阀杆的行走螺纹在阀杆上部并处于阀体填料箱之外(见图4-5),螺纹不与介质接触,不受介质腐蚀,便于润滑,阀杆稳定、不易弯曲,能保证阀瓣与阀座对中良好,有利于密封。上螺纹阀杆适用于大口径、高温、高压或腐蚀性介质的截止阀。

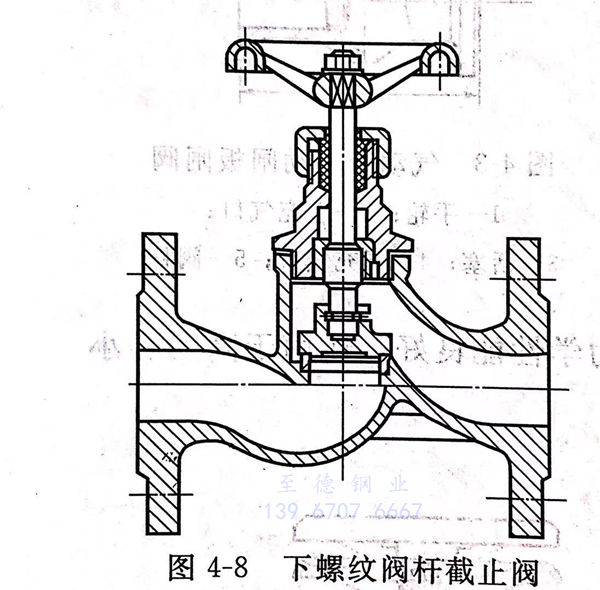

 下螺纹阀杆的行走螺纹在阀杆下部,并处于阀杆内腔(见图4-8).下螺纹阀杆运行时螺纹能与介质接触,易受介质腐蚀,对黏度较大以及带悬浮固体的介质,易凝液体,还能使螺纹卡塞。下螺纹阀杆的优点是阀杆长度较短,可以减少阀体的长度。下螺纹阀杆通常用于小口径、温度较低和非腐蚀性、较洁净介质的截止阀。


图 8.jpg



5. 截止阀的密封圈

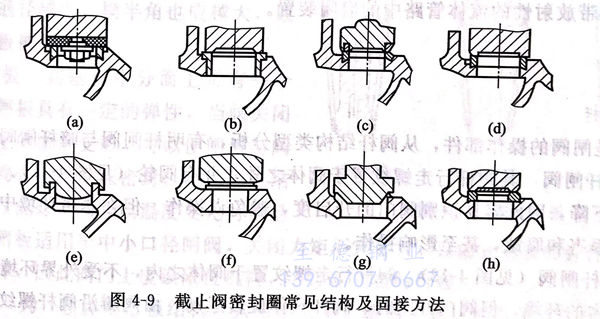

 圆盘式阀瓣与阀座上的密封圈是截止阀通道密封的关键部件。其常见结构及固接方式如图4-9所示。


图 9.jpg


 图4-9(a)是用于低压小口径截止阀的密封结构,其阀瓣密封圈是用橡胶、塑料等软质材料制成,软质密封圈由螺钉固定在金属阀瓣上。阀座上的密封圈用铜合金制成。也可以在阀座上直接加工出密封面。


 图4-9(b)是用于中压小口径截止阀的密封结构,在阀瓣上直接加工出密封面。阀座密封面是由铬不锈钢制成的环座,环座由螺纹与阀体固接。


 图4-9(c)是用于低压截止阀的密封结构,在其铸铁阀体与阀瓣上分别加工出斜口和燕尾槽,再分别把铜合金密封圈压入槽内,靠其塑性变形固接。


 图4-9(d)是用于小口径截止阀的密封结构,在阀瓣上直接加工出密封面,在阀座燕尾槽内压入用铜合金或不锈钢制成的密封圈。


 图4-9(e)是氨用截止阀的密封结构,在阀瓣燕尾槽内压入氟塑料密封圈或浇注巴氏合金。在阀座上直接加工出密封面。


 图4-9(f)是用于高、中压截止阀的密封结构,在阀体和阀瓣上分别堆焊铬不锈钢,再加工成密封面。


 图4-9(g)是用于高温高压及不锈钢截止阀的密封结构。在阀体和阀瓣上分别堆焊硬质合金,再加工成锥形密封面。


 图4-9(h)是用于高、中压小口径截止阀的密封结构,在阀瓣上直接加工出密封面,用摩擦焊把铬不锈钢材料制成的密封圈固定在阀体上。


6. 平衡式截止阀

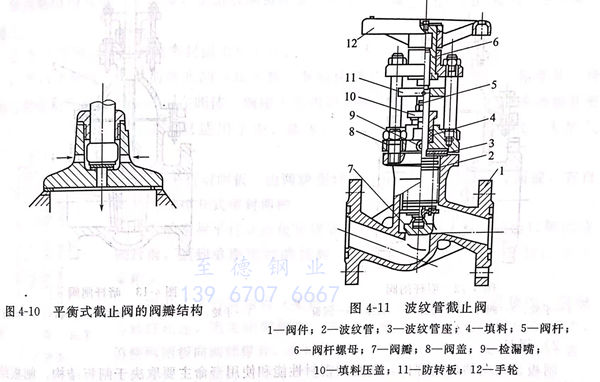

  其阀瓣结构如图4-10所示,流体流动方向与普通截止阀相反。从图中可以看出,平衡式截止阀阀瓣内有一条小孔通道连通其上部和下部,在开闭阀门时,阀杆首先打开小孔通道,使阀瓣上部和下部的压力平衡,减轻阀瓣单面受力时的总压力,也大大减少开闭阀门时的驱动力矩,克服了高压、大口径截止阀阀瓣单面受压过大,密封面易损和操作困难的缺陷。但由于平衡式阀瓣结构比较复杂,一般只用于高压和口径较大的截止阀。


图 10.jpg


7. 波纹管截止阀


  波纹管截止阀是在阀杆上有双重密封装置的截止阀,除有一般阀门的填料密封外,还有不锈钢波纹管的密封件(见图4-11).由于波纹管具有弹性,阀瓣下降时,波纹管伸长,上升时被压缩,因此利用波纹管密封可以防止流体外漏。如果波纹管破损,从检漏嘴可以检测,此时填料即作第二次密封,可以继续维持工作,待机检修。该阀既能在真空系统中使用,又能在对密封性、清洁度要求高的中、低压管道中使用。并适用于有毒、易燃、易爆、带放射性的流体管路中的启闭装置。
