中合金双相不锈钢除含铬、镍合金元素外，有的还加入了钼、氮等元素，所以，PREN值高于低合金双相不锈钢，还具有较高的强度和韧性。

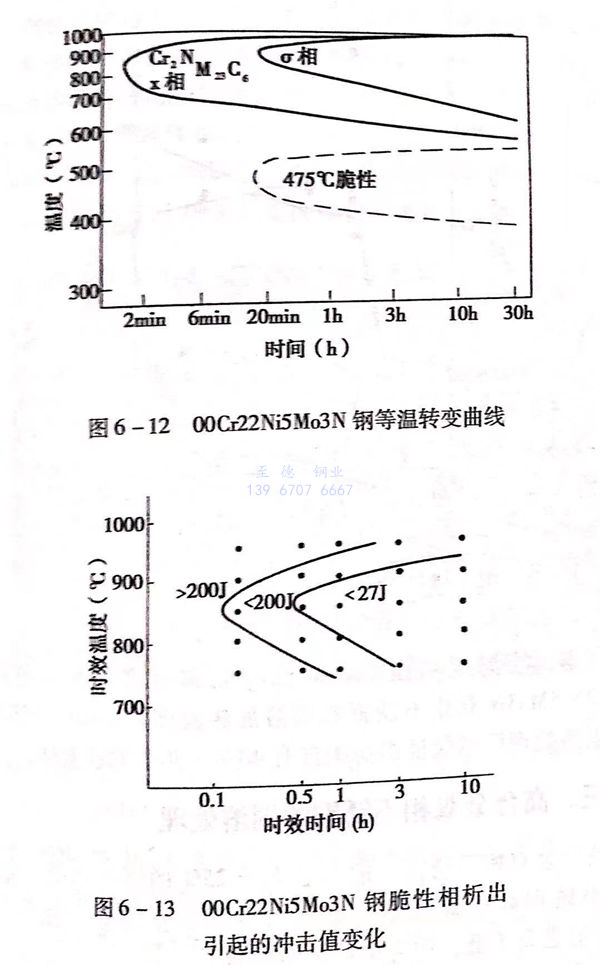

00Cr22Ni5Mo3N是中合金双相不锈钢的代表钢号，钢中加入了氮元素，使奥氏体的稳定性提高了，在较高的温度加热仍能保持一定量的奥氏体。00Cr22Ni5Mo3N 钢的等温转变动力学曲线如图6-12所示。
从图6-12可知，00Cr22Ni5Mo3N 钢在650~950℃温度区间保持，可析出碳化物、氮化物和金属间相x、a等，特别是在800~850℃温度，这些脆相在几分钟内即可析出，引起冲击韧性的明显恶化，见图6-13。
此钢的475℃脆性也较敏感。

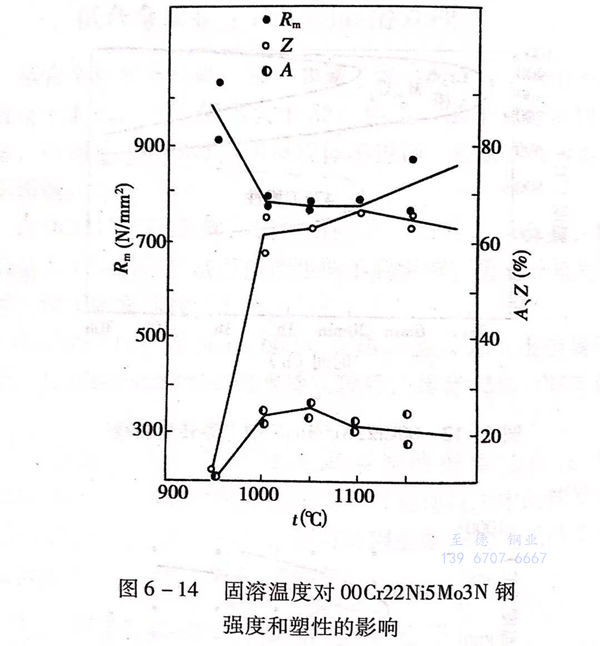

00C122Ni5Mo3N 钢在1000~1100℃区间加热固溶处理后有较好的强度和塑性，见图6-14。
考虑固溶温度对组织、机械性能和耐腐蚀性能的影响，00Cr22Ni5Mo3N双相不锈钢的固溶加热温度取1040~1080℃为宜。固溶处理后可保证组织中含有40%~50%的铁素体。
