零件名称：不锈钢壳体
材质：321不锈钢
热处理要求：
a. 固溶化热处理，Rm≥520N/m㎡;R10.2≥205N/m㎡;A≥35%;Z≥60%;硬度为140~190HB.
b. 组焊后消除焊接应力处理。
1. 零件常见失效形式及应具备的性能
该零件是重要部件，除正常的性能要求外，还要求较高的耐腐蚀性，特别是耐晶间腐蚀性能，整体部件应具有低的残余应力。晶间腐蚀破坏是极危险的，一旦零件在运行中产生晶间腐蚀，将给设备带来致命的危害。较低的残余应力要求也是从整套设备的运行稳定性考虑的。
2. 材料选用原则及热处理方法选择
该零件要求高的耐腐蚀性，特别是耐晶间腐蚀性能，而且是组焊结构，材料应具有良好的焊接性能和焊后消除应力的可行性。为此，选择含稳定化元素钛的奥氏体不锈钢1Cr18Ni9Ti是合适的。该材料经固溶化处理和焊后稳定化处理，不但可保证力学性能要求和耐晶间腐蚀要求，还能彻底消除加工及焊接应力，完全可以满足设计的要求。
3. 零件主要加工工序
锻造－粗加工－固溶化处理（A)-性能检验－机横加工－焊接－消除应力处理（稳定化处理）（B)-机械加工－清理－检查。
4. 热处理工艺分析及应注意的问题
a. 固溶化处理

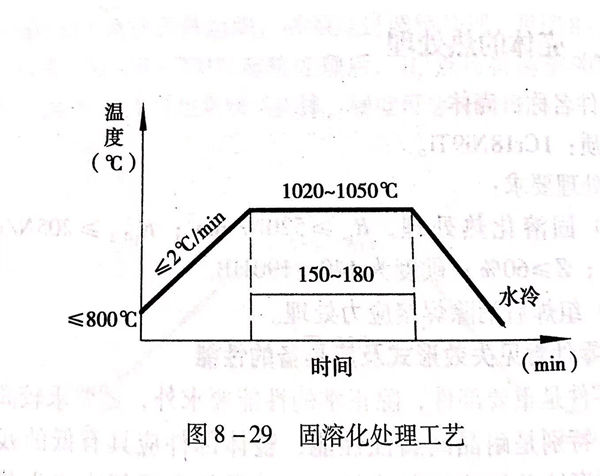

321不锈钢是典型的奥氏体不锈钢，零件的固溶化处理工艺见图8-29。
采用1020~1050℃加热并充分保温，力求合金元素充分溶解于奥氏体中，以保证材料有足够的耐腐蚀性能。固溶化温度低了固然不好，但也不能太高，加热温度太高对于奥氏体不锈钢锻件来说，也要考虑晶粒长大的问题，因为晶粒粗大对力学性能和耐腐蚀性能都将产生不利的影响，另外，加热温度太高，也可能在奥氏体组织中存在高温铁素体，这也是不利的。
b. 消除应力处理（稳定化处理）
该壳体要求高的耐晶间腐蚀性能和低的残留应力，采用加工和焊接后的稳定化处理是最佳的工艺方法，其综合作用是其他工艺方法不能取代的。
首先，该壳体加工和焊接后，已不允许再进行固溶化处理（主要考虑变形问题），采用稳定化处理，完全可以使壳体（包括焊缝和热影响区）的耐腐蚀性能达到最佳状态。

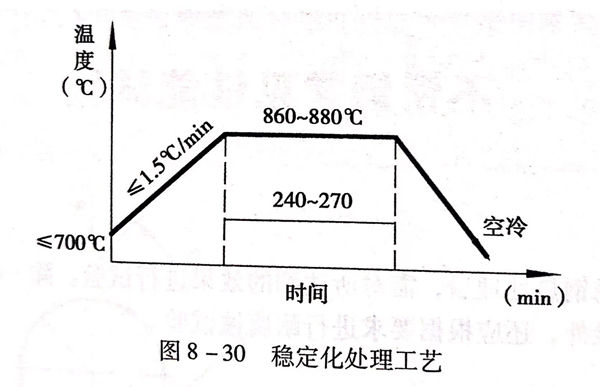

其次，壳体加工量较大，又经过焊接，壳体中存在加工应力和焊接应力是必然的，采用稳定化处理，完全可以消除这些应力，保证壳体的残余应力为最低。具体的工艺见图8-30。
