不锈钢表面有焊缝，且油污较重，采用1号工艺流程：手工除焊瘤、毛刺、焊渣等→手工去油（汽油擦洗）→化学除油（氢氧化钠30~65g/L,碳酸钠20~40g/L,磷酸钠20~35g/L,OP-10乳化剂2~3mL/L,60~80℃,除尽为止，一般为20~30分钟)→水洗→化学抛光→水洗→中和（碳酸钠3~5g/L,氢氧化钠1~2g/L,室温，时间0.5~1h)→水洗→干燥→验收。

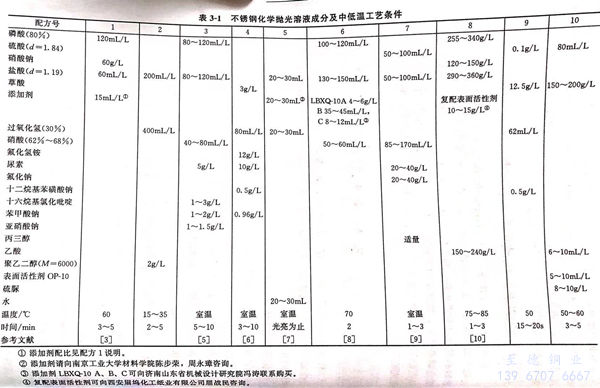

不锈钢表面油渍很轻而有较薄的氧化皮者可采用2号工艺流程：化学除油→水洗→酸洗（硫酸300~400g/L,氢氟酸80~140g/L,室温，时间5~10min)→水洗→活化（硫酸10mL/L,盐酸1mL/L,温度40~60℃,时间以零件析出气体10~20秒即可）→水洗→化学抛光（见表3-1)→水洗→钝化［硝酸（d=1.42)450mL/L,硫酸（d=1.84)50mL/L,温度60~70℃,时间2~3min]→水洗→中和［氨水（d=0.889)2%(质量分数），室温，5~10分钟]→水洗→脱水→烘干→验收。
如果需要电镀、着色等，则在化学抛光和水洗后即可转入下道工序进行加工。
