1. 不锈钢上的镉层
在321不锈钢上镀氰化镉，镀层厚度均匀，致密光亮。镉不溶于碱，在稀硫酸与盐酸中溶解很慢。在室温干燥的空气中几乎不发生变化，在海洋性气候和高温大气环境中，镉层属于阳极性镀层，镉的保护性能比锌好。但镉的污染危害性很大，价格昂贵，故一般较少采用。
2. 氰化镀镉溶液成分及工艺条件
氧化镉（CdO) 40~50g/L 、 磺化蓖麻油 2~12mL/L
氰化钠（NaCN) 110~130g/L 、NaCN与Cd比 （3~4):1
氢氧化钠（NaOH) 20~30g/L 、 温度 25~35℃
硫酸镍 1~1.5g/L 、 电流密度（DK) 2A/d㎡
三乙醇胺［N(C2H4OH)3] 20mL/L 、 阴极旋转速率 120r/min
3. 磺化蓖麻油的制备
a. 磺化
称取4份重的医药级蓖麻油和1份重的化学纯硫酸（d=1.84),在不断搅拌下将硫酸缓慢地分批加人蓖麻油中，反应为放热反应并析出气体，控制温度不得超过40℃,超过40℃应冷却，再加硫酸，硫酸加完后如仍有气体析出，应继续搅拌2h,气体冒完后，表明磺化完成，静置24h。
b. 盐析
加入10%氯化钠溶液5份重搅拌后在分液漏斗中静置24h,将下层水分分离除去，以便把反应中的副产物肥皂等清洗掉。盐析过程可重复进行2~3次。
c. 中和
在搅拌下缓缓加入10%的氨水，使溶液呈微碱性，放置24h,溶液应呈浅褐色半透明状态，即得磺化蓖麻油。
4. 不锈钢氰化镀镉工艺流程
有机溶剂除油→化学除油（氢氧化钠30g/L,磷酸三钠50g/L,碳酸钠30g/L,硅酸钠10g/L,温度80~90℃,时间30min)→水洗→浸蚀［盐酸10%(体积分数），硝酸8%(体积分数），温度40℃,时间15s]→活化［盐酸50%(体积分数），温度40℃,3min]→水洗→预镀镍［硫酸镍250g/L,硫酸镁30g/L,硼酸30g/L,氯化钠20g/L,十二烷基硫酸钠0.3g/L, pH2~3,温度25~45℃,电流密度（DK)A/d㎡, 时间30~40min]→水洗→活化［硫酸20%(质量分数），氯化钠5%(质量分数），水75%,温度40℃,时间3min]→水洗→氰化镀镉→水洗→钝化（铬酐20g/L,硫酸4g/L,室温，时间1~2min)→水洗→干燥。

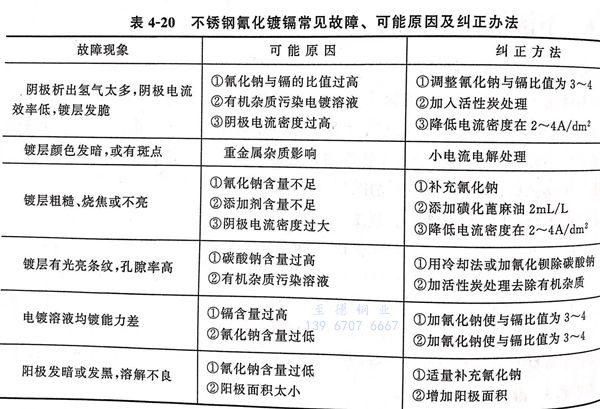

不锈钢氰化镀镉常见故障、可能原因及纠正方法见表4-20.
