带颈平焊法兰型式与尺寸及标记方法示例

一、带颈平焊法兰型式与尺寸

1. 用PN标记的带颈平焊钢制管法兰

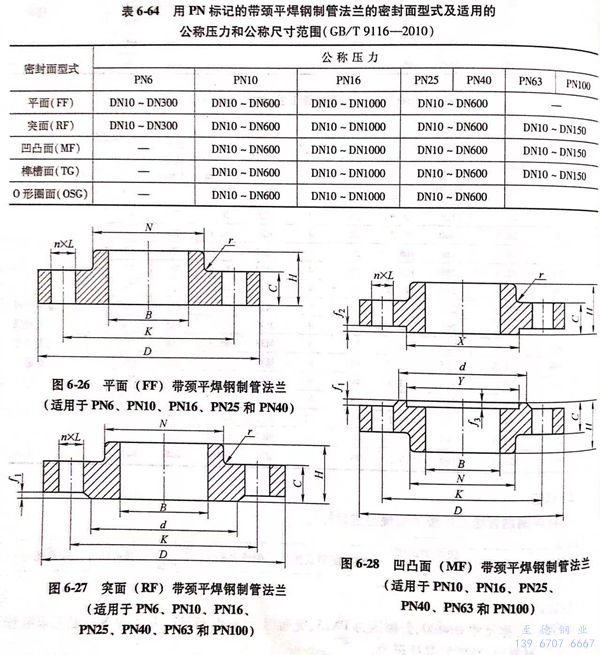

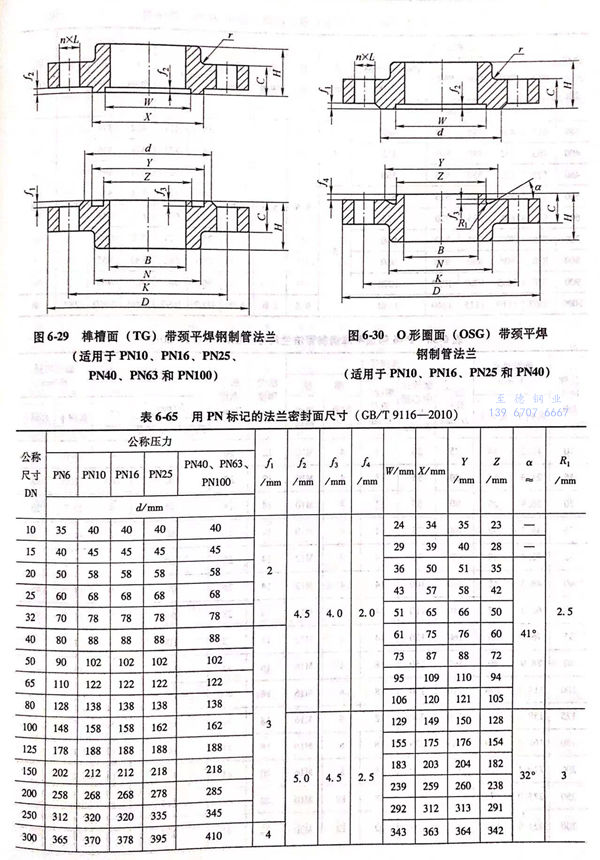

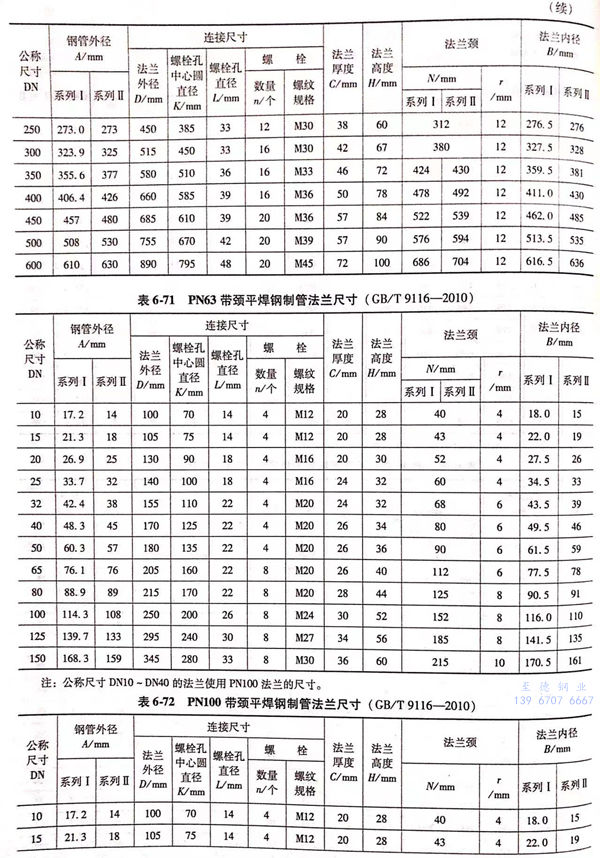

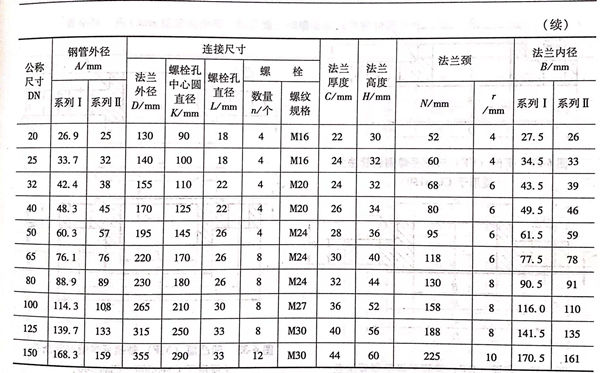

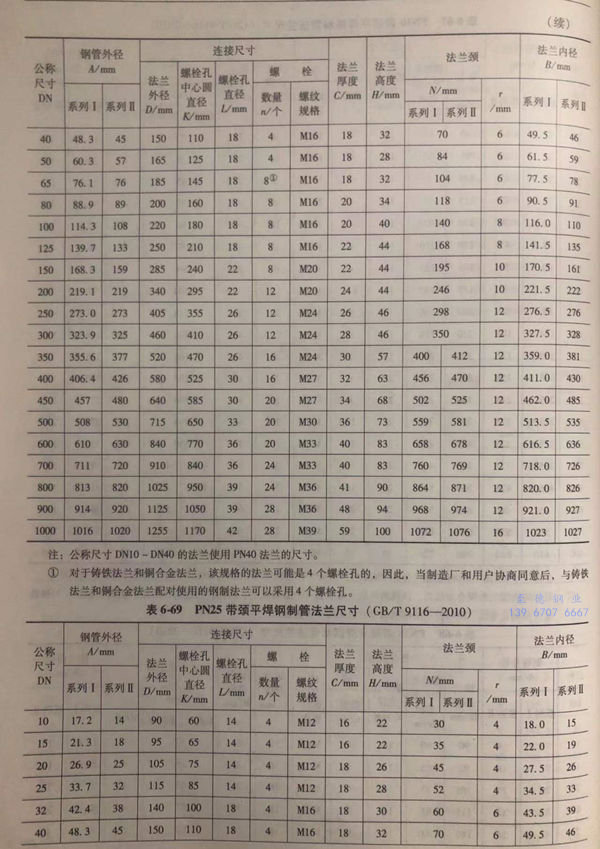

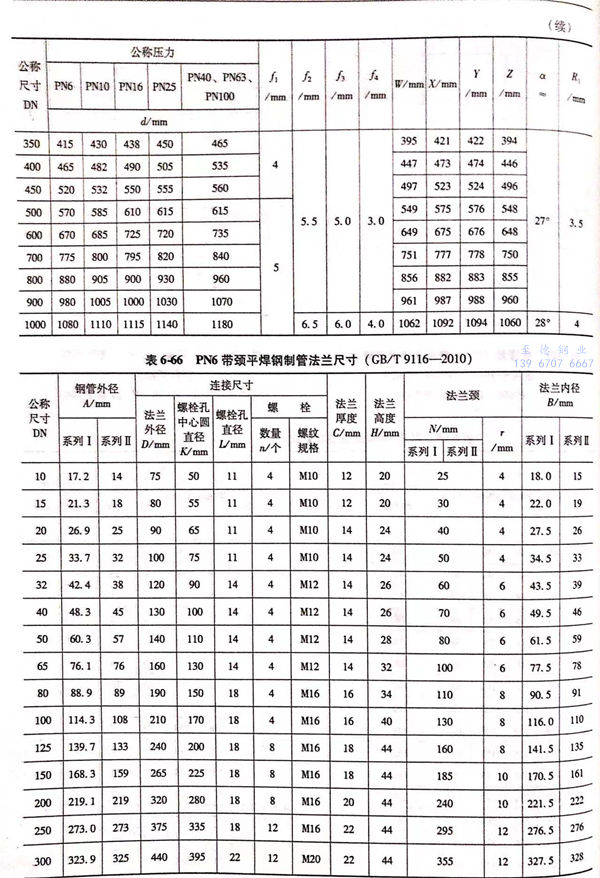

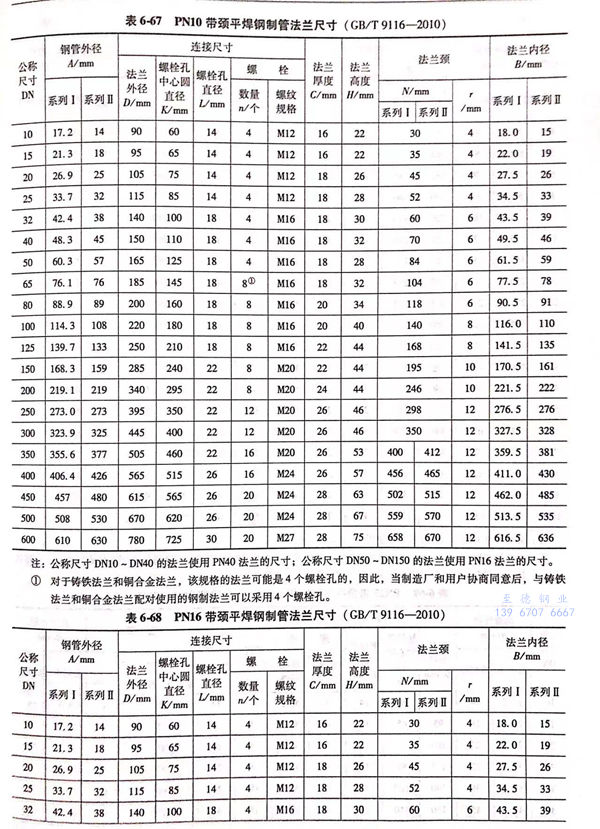

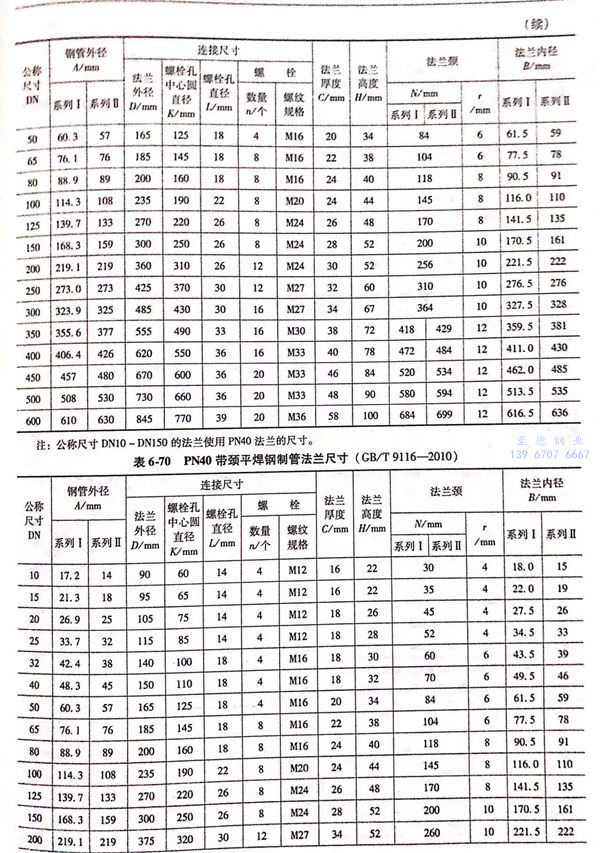

  用PN标记的带颈平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-64;用PN标记的带颈平焊钢制管法兰的型式见图6-26~图6-30,法兰密封面尺寸见表6-65,法兰结构尺寸见表6-66~表6-72.

2. 用Class 标记的带颈平焊钢制管法兰

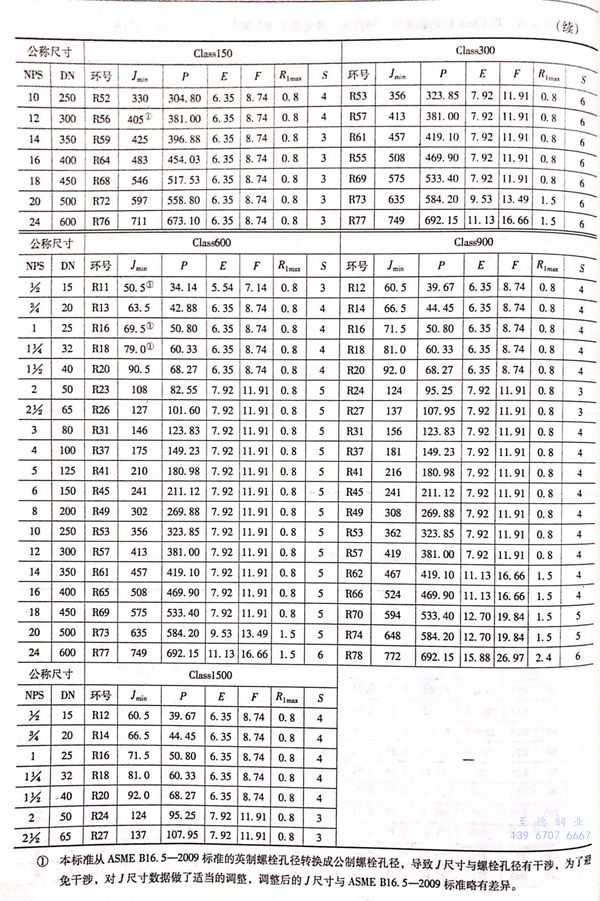

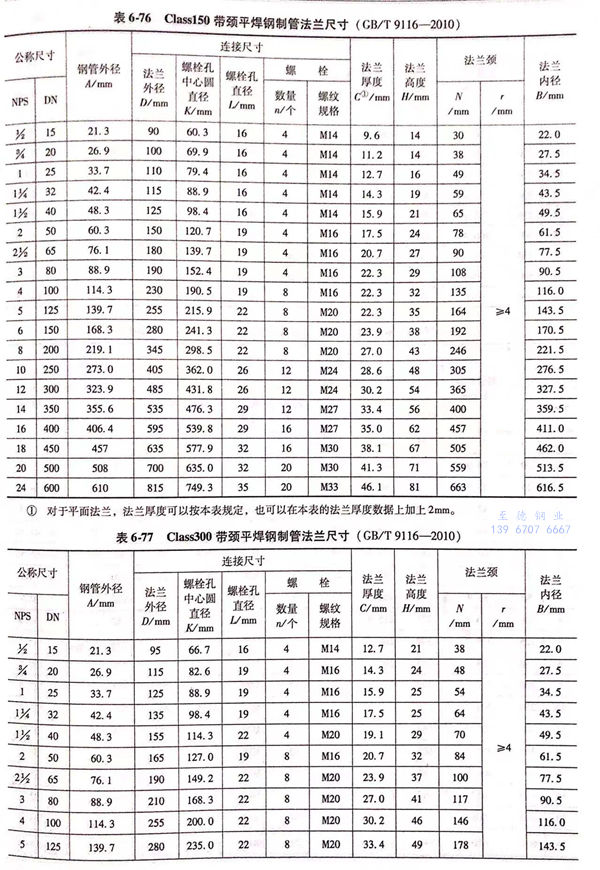

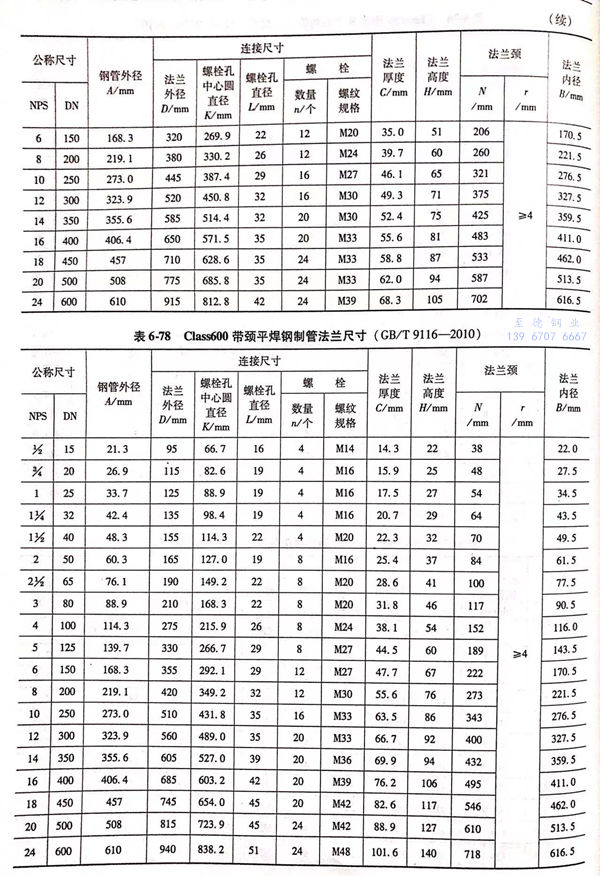

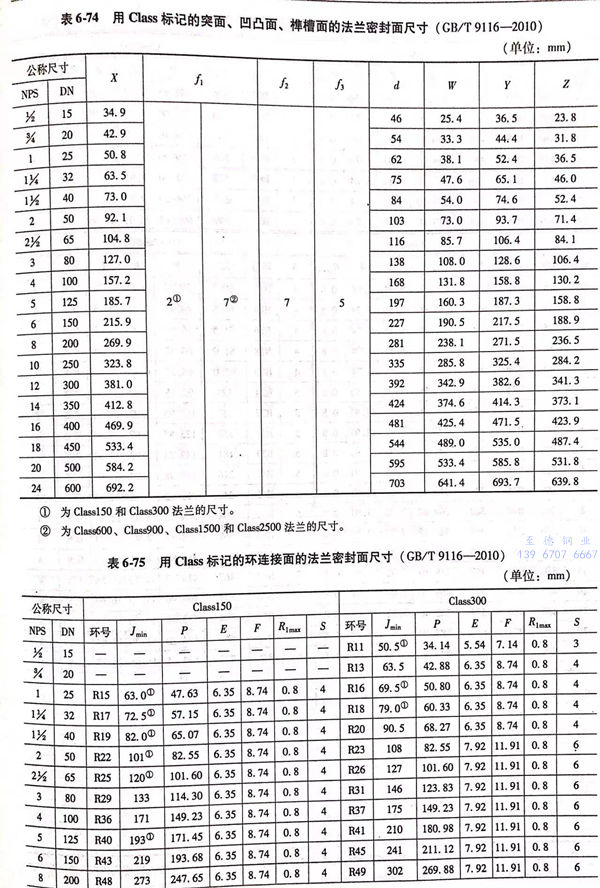

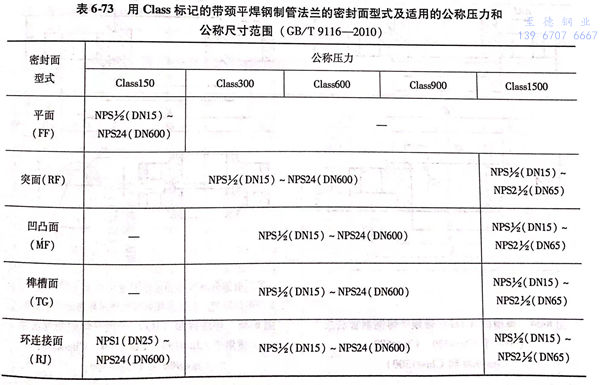

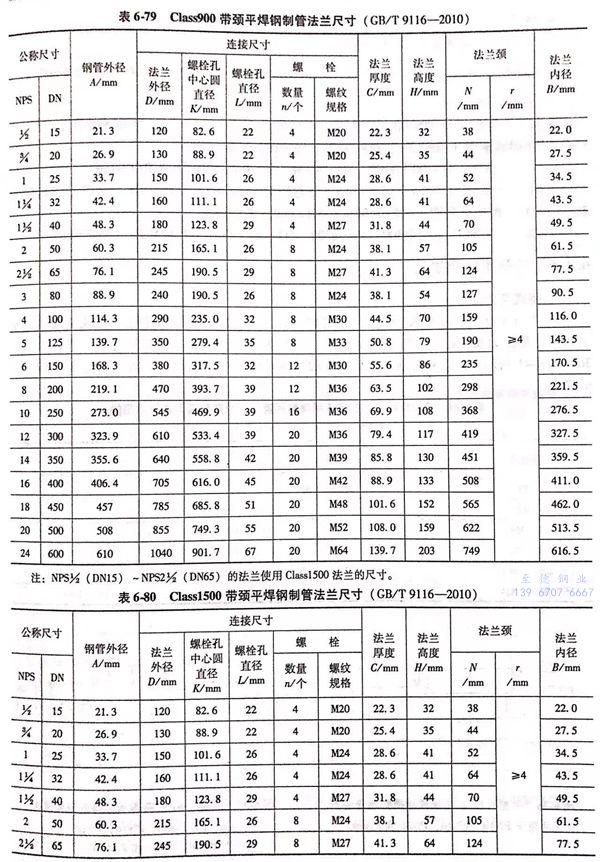

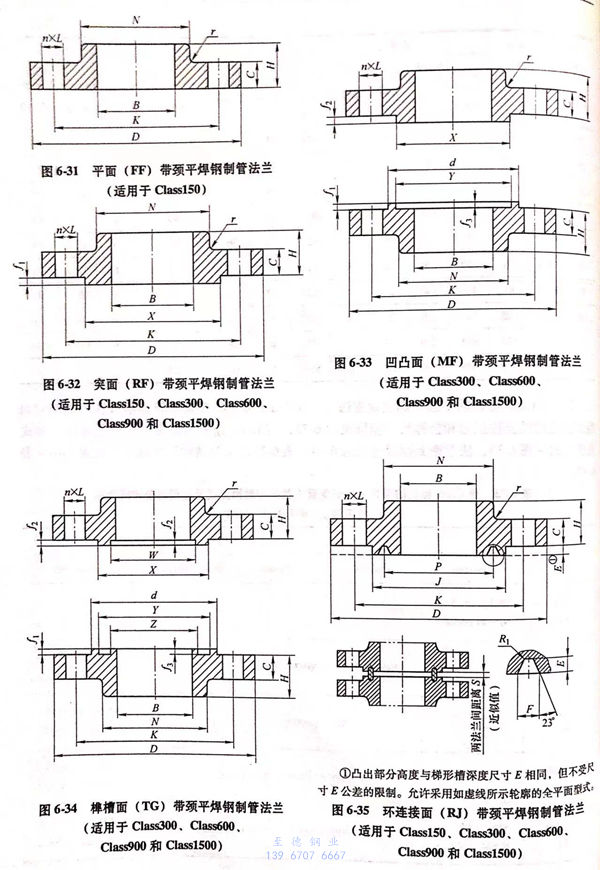

  用Class标记的带颈平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-73;用Class标记的带颈平焊钢制管法兰型式见图6-31~图6-35,法兰密封面尺寸见表6-74、表6-75,法兰结构尺寸或尺寸见表6-76~表6-80。

二、带颈平焊法兰标记

1.  带颈平焊钢制管法兰应按下列规定进行标记：

  公称尺寸 → 公称压力 → 法兰型式代号（SO) → 密封面型式代号 → 配管系列 → 材料代号 → 标准编号

2. 标记示例

  示例 1 : 公称尺寸DN200、公称压力PN100、凹凸面（MFM)带颈平焊钢制管法兰（SO)、配用米制管（系列Ⅱ)、材料为06Cr19Ni10,其标记为：法兰 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10   GB/T 9116

  示例 2 : 公称尺寸NPS12(DN300)、公称压力Class300、突面（RF)带颈平焊钢制管法兰（SO)、配用英制管、材料为 06Cr17Ni12Mo2,其标记为：法兰 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2  GB/T 9116
