奥氏体不锈钢具有面心立方晶体结构,无磁性,不能通过热处理强化,只能采用冷加工强化手段提高强度。由于其耐蚀,良好的常温和低温韧性、易成型性和良好的可焊性而广泛应用于各工业领域和日常消费领域。奥氏体不锈钢产量约占不锈钢产量的70%,其产品涵盖板、管、丝、带、棒材、锻件等几乎所有的冶金产品类型。
(06Cr19Ni10)304不锈钢是奥氏体不锈钢,是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种,该钢是不锈钢的主体钢种,其产量约占不锈钢总产量的30%以上。由于此钢具有奥氏体结构,它不可能通过热处理手段予以强化,只能采用冷变形方式达到提高强度的目的。钢的奥氏体结构赋予它良好的冷、热加工性能、无磁性和好的低温性能。304不锈钢的薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力,在氧化性酸中具有优良的耐蚀性,在碱溶液和大部分有机酸和无机酸以及大气、水蒸汽中耐蚀性宜佳。
(06Cr19Ni10)304不锈钢的良好性能,使其成为应用量最大,使用范围最广的不锈钢牌号,此钢适合于制造深冲成型的部件以及输送腐蚀介质管道、容器,结构件等,304不锈钢也可用于制造无磁、低温设备和部件。

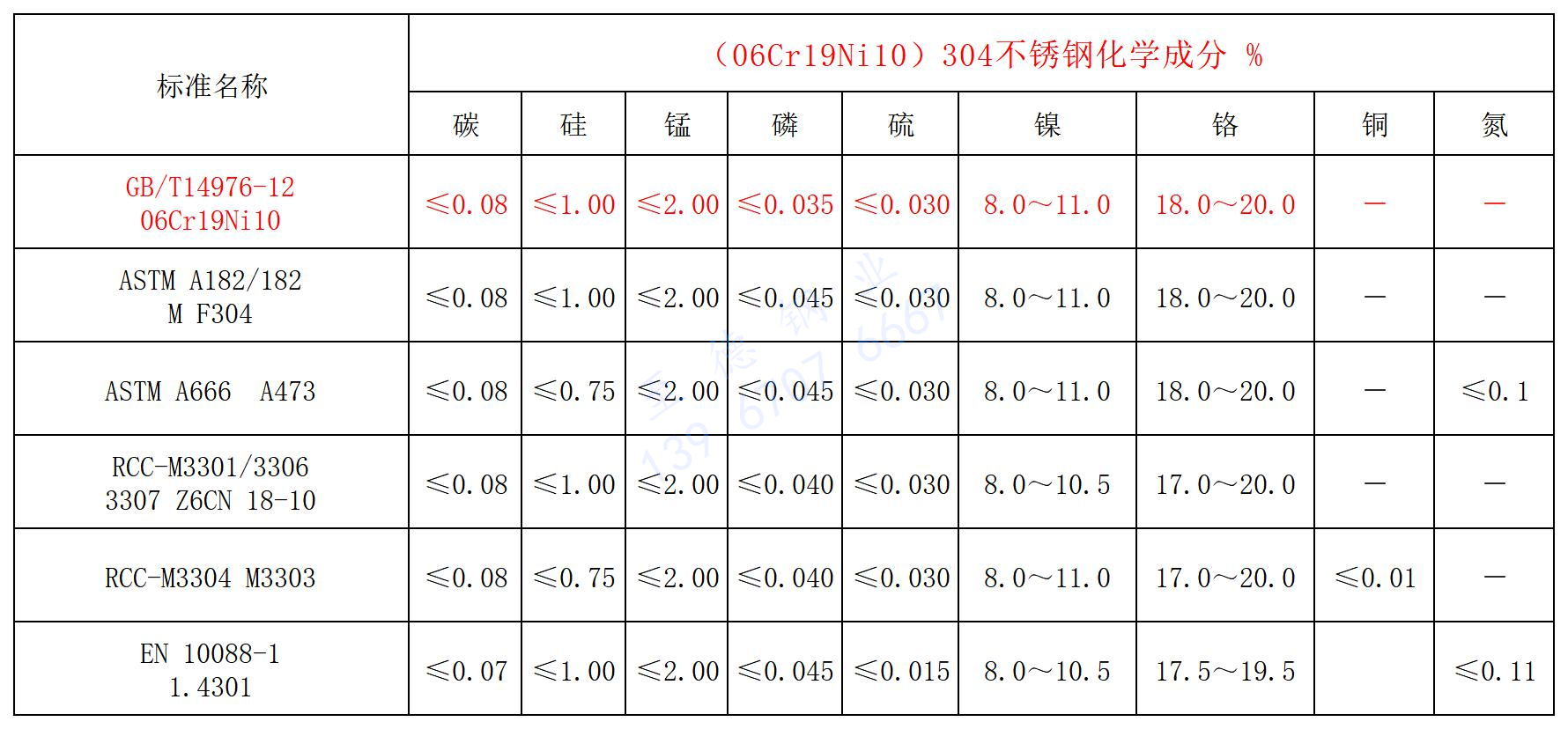

一、化学成分
二、力学性能
三、耐腐蚀性能
a. 应力腐蚀 304和304L不锈钢在高浓氯化物中耐应力腐蚀破裂性能不佳。在热水和高温水中具有工程意义的耐应力腐蚀破裂性能,但其性能受钢的组织状态、合金成分、介质条件的变化以及应力状态所制约。

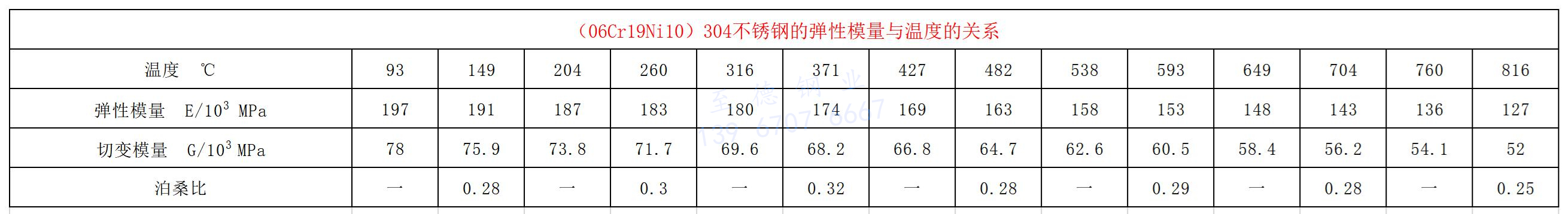

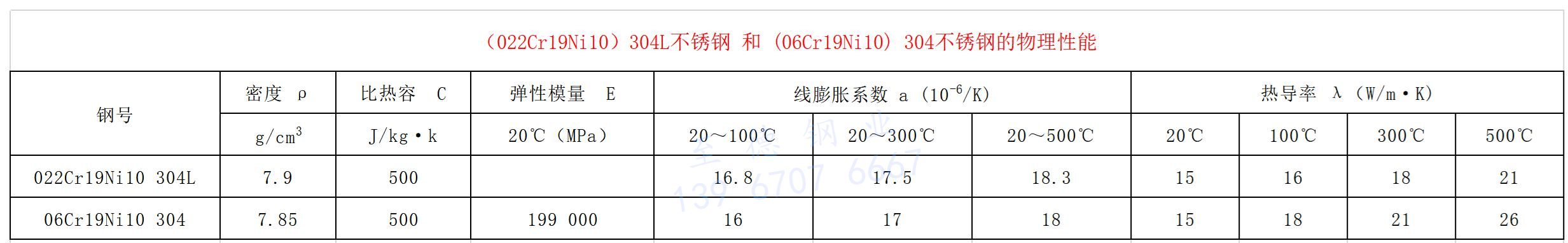

四、物理性能
五、工艺性能:
(06Cr19Ni10)304不锈钢均具有良好的冷、热加工工艺性能,可采用通用的各种热、冷加工工艺生产锻材、棒材、线材、板材、带材丝材等冶金产品,热加工温度范围900-1180℃。冷加工较易,无特殊困难,由于两种钢易于冷加硬化,当冷变形量过大时,须进行中间退火处理,以利于进一步加工。
a. 热处理工艺
(06Cr19Ni10)304不锈钢的固溶处理温度为1080~1100℃ ,304L不锈钢则为1050~1100℃。冷却方式为水冷和空冷。冷加工中间退火温度多在850~970℃,保温一定时间后进行水冷。经固溶处理后钢的组织为奥氏体组织,有时也存在少量的铁素体。
b. 焊接
(06Cr19Ni10)304不锈钢可采用通用的方法进行焊接。手工电弧焊时,含碳0.04~0.06%的薄截面尺寸的0Cr18Ni9可采用奥022焊条,焊后可不产生晶间腐蚀倾向,对于厚截面尺寸欲保持焊后的耐晶间腐蚀性能,需进行焊后热处理,若不能进行热处理,应改用304L不锈钢或稳定化型的奥氏体不锈钢。304L不锈钢的含碳为奥002焊条。
c. 冷成型性能
(06Cr19Ni10)304不锈钢薄板在应用过程中,常常用于冷成型操作。其冷成型性能是衡量能否顺利成型和成品率高低的重要技术指标。影响304不锈钢的冷成型因素较多,也很复杂,就其金属学因素主要是钢的成分,即铬当量和镍当量比,其常规的拉伸性能中的延伸率就是一重要的表征指标。为了获得良好的冷成型性能,应控制钢中的铬当量和镍当量的比值处于一个恰当的范围。
六、材料应用
(06Cr19Ni10)304不锈钢广泛应用于化工、石化、核工业、轻工、纺织等工业中。在核工业反应堆工程中,0Cr18Ni9是早期沸水核反应堆的主要结构材料,主要用于歧管、旁通管道及支撑件,由于曾出现IGSCC(晶相应力腐蚀),近年来已由核级022Cr19Ni10所取代。在压水核反应堆中304和304L不锈钢主要用于1.2.3级设备用不习惯锻件或冲压件,热交换器无缝管,辅助管道,冷却剂系统管路等。对于截面尺寸大,且要求焊接的部件,应选用超低碳0000Cr19Ni10不锈钢。对于制造堆内构件的产品,应对钢中的钴、硼作出明确的规定。
