1. 不锈钢酸性镀金配方
321不锈钢经过阴极电解活化和高氯化物预镀镍对结合力取得较好的效果，镀前处理良好的去油和充分的活化也是结合力良好的关键。阴极活化槽液在新配后要充分电解一段时间后才有良好的结合力。阴极活化用的阳极要用石墨板，防止铁、铜、镍等金属杂质进入溶液，以免在阴极活化过程中沉积在阴极上，影响镀层的结合力。为了提高金的光亮度，在镀金前，在预镀镍后进行光亮镀镍。酸性镀金溶液成分及工艺条件如下：
金［以氰化金钾KAu(CN)2的形式加入］ 6~8g/L 、pH 5.2~5.8 、 温度 20~30℃
柠檬酸氢二铵［（NH4)2HC6H5O7] 100~120g/L 、阴极电流密度（DK) 0.1~0.3A/d㎡
阳极 镀铂钛网、石黑、不锈钢 、 酒石酸锑钾［KSb(C4H4O6)3] 0.15~0.25g/L
pH应经常测量。pH过高可加柠檬酸降低，pH过低可加氨水升高。pH过高过低使镀金层无光亮。
2. 不锈钢酸性镀金工艺流程
有机溶剂去油（汽油洗）→吹干（电吹风吹）→上挂具→化学去油（磷酸三钠30~40g/L,碳酸钠28~35g/L,温度80~90℃,时间不少于20min,除尽油为止）→热水洗→冷水洗→电解除油（磷酸三钠30~35g/L,碳酸钠30~35g/L,水玻璃2~4g/L,温度70~80℃,电流密度3~6A/d㎡2,时间阴极2~4min,阳极1~1.5min)→热水洗→冷水洗→酸洗（盐酸5%,室温，5~105)→水洗→阴极电解活化（盐酸50%,室温，DK2~4A/dm,时间1~3min,阳极石墨套装）→预镀镍（氯化镍180~220g/L,盐酸120~150g/L,室温，DK3~6A/d㎡,时间2~4min,阳极镍板，带电入槽）→光亮镀镍（硫酸镍250~300g/L,氯化镍50~60g/L,硼酸40~45g/L,润湿剂十二烷基硫酸钠0.15g/L,糖精0.5~1g/L,光亮剂丁炔二醇或BE 0.4~0.6g/L,温度50~55℃,DK 2~4A/d㎡,时间5min)→镀金（时间按需要不少于10s)→回收两次（蒸馏水）→水洗→热蒸馏水洗→干燥。
3. 镀金层结合力冷热实验
将不锈钢制件（如321不锈钢表带）镀金后放入250℃烘箱中加热5min,随即速浸入冷水中，目测镀层有无脱皮起泡现象。

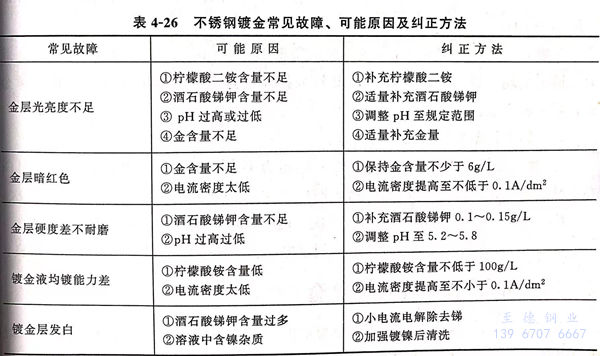

4. 不锈钢镀金常见故障、可能原因及纠正方法见表4-26
