不锈钢镀铑工艺条件与技术方法

1. 铑镀层的特性

①. 外观

 呈带青蓝光的有光泽的银白色。有很强的光反射能力。

②. 化学稳定性

 铑是铂族金属之一，具有很高的耐蚀性，又没有明显的氧化绝缘膜。对无机酸及其盐类、有机酸及其盐类、硫化物及二氧化碳等均有较高的稳定性，抗变色性强。

③. 导电性。

  表面接触电阻仅为5mΩ,电子工业中应用广泛。

④. 硬度。

  硬度可达750~800kg/c㎡,有优异的耐磨性，经久耐用。适宜于手饰涂层。

2. 镀铑溶液成分及工艺条件

 铑（以硫酸铑的形式存在） 2~3g/L  、 电流密度   0.8~1.2A/d㎡

 硫酸（分析纯，d=1.84)   20~25g/L  、 阳极   镀铂钛网  、  温度   38~42℃

3. 镀液中各成分的作用及影响

 ①. 硫酸铑

   硫酸铑是电镀液的主盐，呈络合盐形式。因使用的是不溶性电极，铑离子逐渐消耗，铑离子过低，电流效率下降，铑镀层呈暗红色，无光泽。在电镀过程中按安培分钟向槽液补充硫酸铑溶液［铑的电化当量为1.28g/(A·h)】。

 ②. 硫酸

  硫酸中的SO^2-₄是形成三价铑（Rh³⁺)的主要络合物 Rh₂(SO₄)₃。提高硫酸浓度，三价铑与SO^2-₄的络合作用越强。配位体被置换的反应倾向越小。硫酸浓度太高时，若工件不带电入槽，会有很强的腐蚀作用。

4. 不锈钢镀铑工艺流程

  不锈钢工件上挂具→三氯乙烯清洗→除蜡水洗→水洗→活化（氯化钾5%)→水洗→电解除油→水洗→过酸→纯水清洗→活化→纯水清洗→预镀三价金→清洗→电解→过酸→纯水清洗→镀铑→回收→电解除油→清洗→过酸→纯水清洗→烘干→检验。

5. 镀铑件性能测试

 ①. 热实验

  试样在200℃温度的烤箱中加热30min,将试样取出，立刻放入冷水中，擦干，观察外观，镀层应无变色及起泡。

 ②. 弯曲实验

  将试样向内侧90°弯曲电镀件，然后用胶纸粘在扭曲部位，从拉出的胶纸中看镀铑层应没有剥离。

 ③. 人工汗测试

  人工汗装人干燥器中，将试样底面接触喷有人工汗的脱脂棉，并在试样的表面喷上雾状人工汗，密封在（40±2)℃的条件下24小时。试样用水清洗后，颜色没有改变，有少量的镀层有锈，但能擦干净，人工汗实验合格。

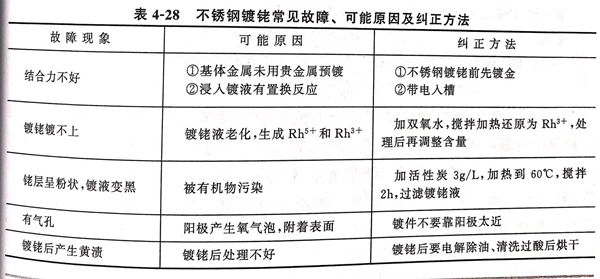

6. 不锈钢镀铑常见故障、可能原因及纠正方法见表4-28.
