1. 快速镍的性能和用途


  ①. 快速镍的性能： 镀液呈中性偏碱性（pH=7.5~8),镀液呈蓝色，有氨味。沉积速率快。


  ②. 快速镍的用途： 主要用于恢复尺寸和作耐磨镀层。一般用作中间层，刷镀中应用广泛。

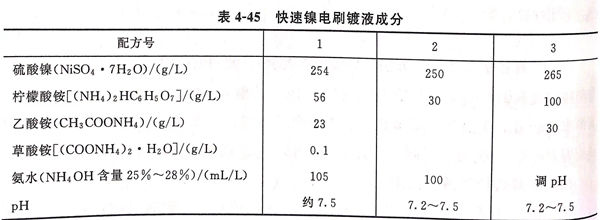

2. 快速镍电刷镀液成分，见表4-45


表 45.jpg



3. 快速镍电刷镀工艺规范


 耗电系数：0.113 2A·h/(d㎡·μm);


 工作电压：8~20V(最佳12~15V);


 阴阳极相对运动速率：6~35m/min(最佳12~15m/min);


 单一镀层安全厚度：≤0.5mm;


 电连接：只能作正极性接电；


 使用温度：30~50℃,温度提高可改善镀层质量和提高生产效率。



4. 快速镍溶液的配制


 以配方1为例：在500mL烧杯中，加入乙酸铵23g草酸铵0.1g,柠檬酸铵56g,加蒸馏水200mL,加热搅拌溶解。另外，在1000mL烧杯中加入硫酸镍254g,加蒸馏水400mL,加热搅拌溶解，将500mL烧杯中的溶液在搅拌下加入到1000mL烧杯中的溶液中，冷却至25℃后搅拌加入氨水105mL,调整溶液pH为7.5左右。再倒入1000mL量筒或容量瓶中，加蒸馏水稀释至刻线。



5. 快速镍刷镀过程的空乏型变化


 随着镀液的循环使用，镀液中镍离子浓度随循环使用由50g/L降低至25g/L,属空乏型镀液。当镀液容积消耗掉75%左右，镀液中析出大量盐类结晶和氢氧化物，黏度增加，无法使用，剩余25%溶液报废。在循环过程中镀液pH和镀层硬度比较稳定。
