1. 电刷镀锡目的物
15Cr11MoVA不锈钢套筒是汽轮机组上的重要零件。由于它在高温、高压下长期工作，因而要求它的内部表面和小孔具有高强度，高的抗蚀性和耐磨性，而外部表面则要求具有良好的可加工性。为了满足这些要求，对套筒内表面和小孔要进行氮化处理，而对其外部表面应采取镀锡防渗氮措施。
2. 电刷镀锡工艺流程

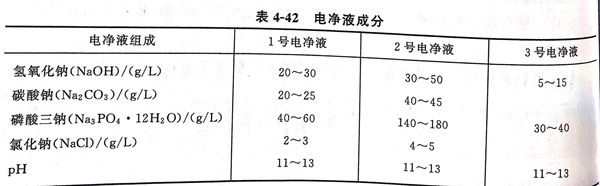

电净（电净溶液见表4-42中的 1号电净液，工作电16V,时间为电净至表面均匀润湿不挂水珠为止）→水冲洗→活化（活化溶液成分硫酸 80g/L,硫酸铵110g/L,电压为＋12V,反接，即工件接正极，镀笔接负极，表面活化至均匀浅灰色后，变电压为－12V,正接，即工件接负极，表面活化至均匀较深灰色为止）→水冲洗→刷镀锡［镀锡溶液成分参见4.9.12之（3)，工作电压 3~7V,温度室温，阳极与工件之间的相对运动速率为15~16m/min,锡层厚度为 6~7μm]→水→中和（用电净液无电擦技）→热水授泡（温度 50℃热水，时间5min)→干燥→氨化（镀锡后3天内）。

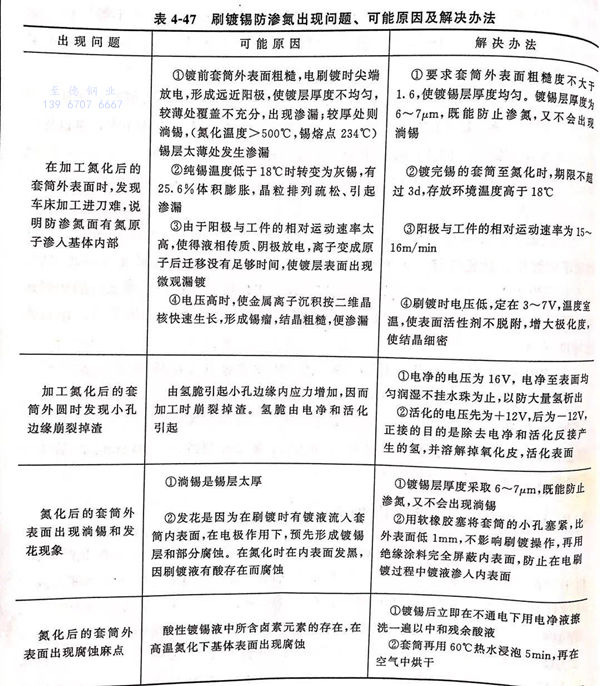

3. 刷镀锡防渗氮出现问题，可能原因及解决办法见表 4- 47 。
