不锈钢的硝酸-重铬酸盐钝化配方及工艺条件

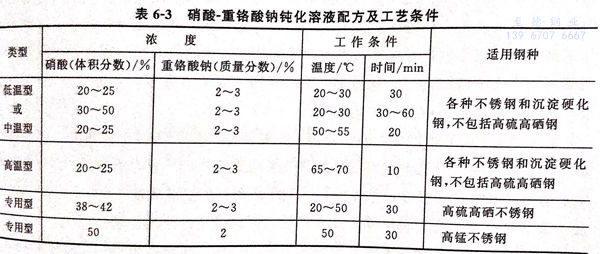

 不锈钢的硝酸-重铬酸盐钝化溶液的组成以硝酸为主，添加少量重铬酸钾，以增强溶液的钝化能力，该型溶液在国外应用较广。硝酸-重铬酸钠钝化溶液配方及工艺条件见表6-3。

各型不锈钢的特殊处理：

1. 铁素体、马氏体不锈钢在钝化后的补充处理

  钝化后需进行的补充处理为：重铬酸钠（Na₂Cr₂O₇)  4%~6% 、  时间  30分钟  、温度  60~70℃

2. 易切削铬镍钢的钝化配方和工艺条件

  硝酸（HNO₃)  20% 、温度  43~54℃  、重铬酸钠（Na₂Cr₂O₇)  2%  、时间  10~20分钟

3. 易切削铬钢和含铬12%~14%的钢，钝化配方及工艺条件：

  硝酸（HNO₃) 40%~60%  、重铬酸钠（Na₂Cr₂O₇)   1.5%~2%  、温度  37~60℃  、时间 ：10~20分钟  ，可防止出现云状花纹。

4. 400型马氏体不锈钢的钝化配方及工艺条件

 硝酸（HNO₃) 45%~55% 、重铬酸钠（Na₂Cr₂O₇)  2.5%~4% 、温度  60~70℃ 、时间 60~90分钟

 钝化后再进行补充处理： 氢氧化钠  5%~10%  、时间   15~30 分钟 、温度  60~70℃
