不锈钢表面浮雕精饰是活化腐蚀与多层电镀的综合加工,表面浮雕精饰后的金属制品图案清晰,光彩绚丽夺目,层次手感柔和。立体感强。富有金属鞋刻效果。首先在制笔行业得到大批量应用,收到巨大的经济效益。
消光镀铬底色镀金或消光镀铬底色银光浮雕工艺流程如下:
1. 机械磨光、抛光
可按不锈钢抛光工艺进行。
①. 抛光表面要求:无麻点、硬丝路、冲拉模具痕及飞边。
②. 金刚砂:磨光按表面光洁度需要选用300=、400#、500#金刚砂。
③. 抛光膏:磨光用黄抛光膏,抛光用绿抛光膏,拉白光亮用白抛光膏+维也纳石灰。
④. 抛磨温度:不宜过高,以免使不锈钢金相结构改变。
2. 拉毛消光
可用砂轮、皮带车、喷砂、钢丝抛盘及专用拉丝机进行拉毛。按不同要求进行消光处理。
3. 化学除油
磷酸三钠(Na3 PO4·12H2O) 20~30g/L 、海鸥洗涤剂 2~3mL/L
碳酸钠(Na2CO3) 10~15g/L 、温度 90~100℃ 、时间 10~30min
4. 水清洗,并上挂具
5. 电化学除油
氢氧化钠(NaOH) 10~15g/L 、 平平加(匀染剂)0.5~1.0g/L 、温度 80~90℃ 、时间 1~5min
磷酸三钠(Na3PO4·12H2O) 20~25g/L 、阴极电流密度(DK) 1~3A/d㎡ 、碳酸钠(Na2CO3) 10~15g/L
6. 水清洗
7. 电解活化腐蚀
硫酸(H2SO4) 10~20g/L 、时间 10~30s 、温度 15~40℃ 、阴极材料 不锈钢 、阳极电流密度 1~1.5A/d㎡
8. 水清洗
9. 镀铬
铬酐(CrO3) 250~280g/L 、阴极电流密度 25~35A/d㎡ 、硫酸(H2SO4) 2.8~3.0g/L 、时间 1~3min 、温度 45~50℃
10. 回收、清洗
11. 卸挂具,并上烘架烘干
烘架要求易插易取,互不接触,并经防锈处理。(烘干温度 90~100℃ 、烘干时间 10~15min)
12. 丝网漏印
①. 印刷油墨。
自干型耐腐蚀丝网印料。由无锡化工研究设计院研制生产,具备易干、耐酸蚀、成膜清晰均匀、脱除方便的特性。
②. 稀释剂
由该院配套供应,用以调节印料稠度,清理丝网印版及工具。
③. 丝印设备

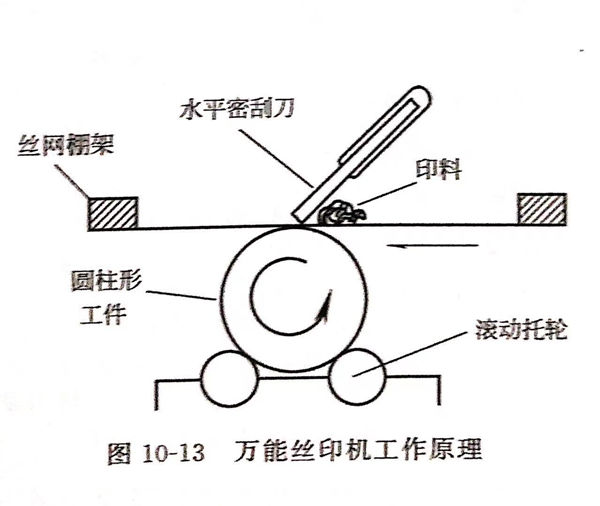

平面零件可类同普通油印机,圆柱形笔杆应选用万能丝印机,工作原理如图10-13所示。
13. 上架烘干
烘干温度 70~90℃ 、烘干时间 30~40min
14. 涂敷封口,修补丝印
15. 上烘架烘干
16. 上挂具
17. 电解活化腐蚀,退除未覆盖丝印油墨部分的铬层,并活化基体表面。
盐酸(d=1.17) 30% 、阳极电流密度 0.5~2A/d㎡ 、十二烷基硫酸钠 0.1~0.3g/L 、时间 1~2min 、温度 室温
18. 水清洗
19. 闪镀高氯镍
氯化镍(NiCl2·6H2O) 140~180g/L 、盐酸(HCl)(d=1.17) 100~120g/L 、阴极移动 16~18次/min
时间 30~90s 、温度 室温 、阳极材料 轧制镍板,套袋 、阴极电流密度 3~5A/d㎡
20. 流动水清洗两次以上,防止氯离子大量进入亮铜槽,认真彻底清洗。
21. 镀酸性光亮铜
为了快速加厚浮雕图案,采用高浓度、大电流快速沉积铜,加速阴极移动。由于图纹线条粗细疏密不一,电镀时的电流密度分布不匀,以粗密图案近阳板,细疏及无图案处远离阳极,以防细疏图案DK过大烧毛。
高酸性铜液成分及工作条件:
硫酸铜(CuSO4·5H2O) 200~240g/L 、硫酸(H2SO4) 55~75g/L 、氯离子(Cl-) 50~80mg/L 、温度 15~38℃
光亮剂209A 0.5mL/L 、光亮剂209B 0.5mL/L 、光亮剂209C 8mL/L 、阴极电流密度 1.5~8A/d㎡(按实际受镀面积计算)
阴极移动 25~30次/min 、时间 铜层厚度达到明显的浮雕效果即可(10~30min)
22. 水清洗
23. 镀光亮镍
在普通亮镍槽中进行,作为中间层,能使图案更绚丽光彩,并提高防护性和抗变色性。镀亮镍配方及工作条件:
硫酸镍(NiSO4·7H2O) 280~320g/L 、pH 4~4.8 、氯化镍(NiCl2·6H2O) 50~60g/L 、温度 57~62℃
硼酸(H3BO3) 40~45g/L 、阴极电流密度(DK) 2~8A/d㎡(按实际受镀面积计算) 、 5#A 0.6~0.8mL/L
光亮剂5#B 5~6mL/L 、时间 2~3min 、润湿剂LB 1~2mL/L 、阴极移动 18~22次/min
24. 水清洗
25. 先消光镀铬底色镀金
采用镀金-钴-铟合金,镀层光亮,耐磨性高,延长浮雕精饰层的使用寿命。
镀金合金溶液成分及工作条件:
氰化金钾[KAu(CN)2] 5~8g/L 、柠檬酸钾(K3C6H5O7) 50~90g/L 、柠檬酸(H3C6H5O7) 40~50g/L 、硫酸钴(CoSO4·7H2O) 12~15g/L
硫酸铟(InSO4) 1~1.5g/L 、pH 3.5~4.2 、温度 35~38℃ 、时间 30~90s 、阴极电流密度(DK) 0.5~1.0A/d㎡
阳极 99.99%纯金 (阳极也可用不溶性不锈钢,但要按需补充金盐) 、阴极移动 需要,可采用旋转阴极,使金层更加均匀
银光亮浮雕工艺。镀普通装饰铬,溶液成分及工作条件:
铬酐(CrO3) 250~280g/L 、阴极电流密度 20~28A/d㎡ 、硫酸(H2SO4) 2.5~2.8g/L 、时间 0.5~1.5min 、温度 45~50℃
26. 回收金或铬酸,再用水清洗
27. 脱除印料
弱碱溶液成分及工作条件:
磷酸三钠(Na3PO4·12H2O) 10~30g/L 、碳酸钠(Na2CO3) 5~10g/L 、温度 40~50℃ 、时间 以自来水能冲尽印料为止
28. 水清洗,去离子水浸洗
29. 上烘架
30. 烘干
温度 60~80℃ 、 时间 10~20min
