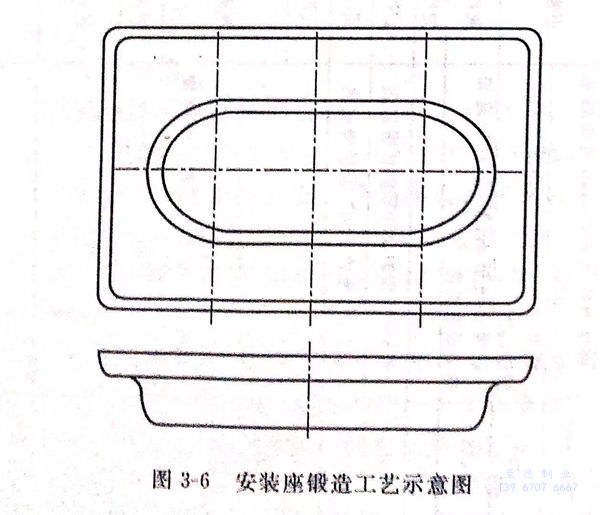

以铬-镍奥氏体不锈钢06Cr18Ni11Ti安装座锻造工艺为例（见图3-6),其工艺流程：下料→检查→打磨→加热→模锻→加热→校正→热处理→腐蚀→终检。
下料：可以用锯床锯切、砂轮切割机切割或车床车切，尺寸为Φ26x64mm,并要将毛刺和尖角打磨掉。
检查：检查表面缺陷。
打磨：清除表面缺陷及毛刺。
加热：加热温度为1100~1200℃,加热时间为10~25min,装炉数量少于60件。
模锻：选用1吨模锻锤，终锻温度900℃.
校正：在1吨模锻锤上利用终锻型槽校正。
热处理：根据钢种确定热处理制度，进行热处理。
表面清理：根据要求，对锻件的表面进行必要的清理，如喷丸、酸洗、抛光等。
终检：100%检查外表面。
