封头冲压成型模具结构示意图及工作原理

封头是常压及承压容器中不可或缺的零部件，广泛用于石油、电子、供暖、化工、医药、污水处理、轻纺、食品、机械、建筑、核电、航空航天、压力容器、军工等行业。

 封头是压力容器的重要受压元件之一，它不但直接影响容器的制造质量和成本，而且还影响生产装置的安全和长期运行。常用的装置有反应压力容器，热交换压力容器，分离压力容器，储存压力容器等等。

 封头的种类繁多，按用途可分为承压封头和常压封头，按形状可分为椭圆封头、蝶形封头、球冠形封头、半球形封头、弓形封头、平底形封头、锥形封头等。

1. 上模（冲头）

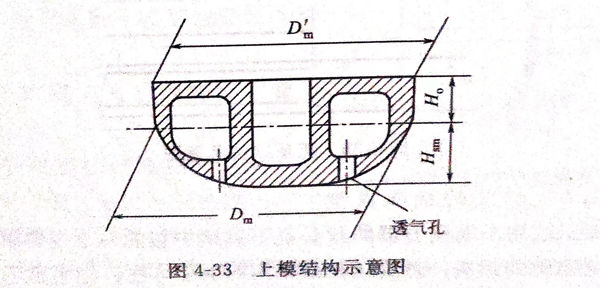

上模结构示意图，如图4-33所示。

2. 下模（冲压环）

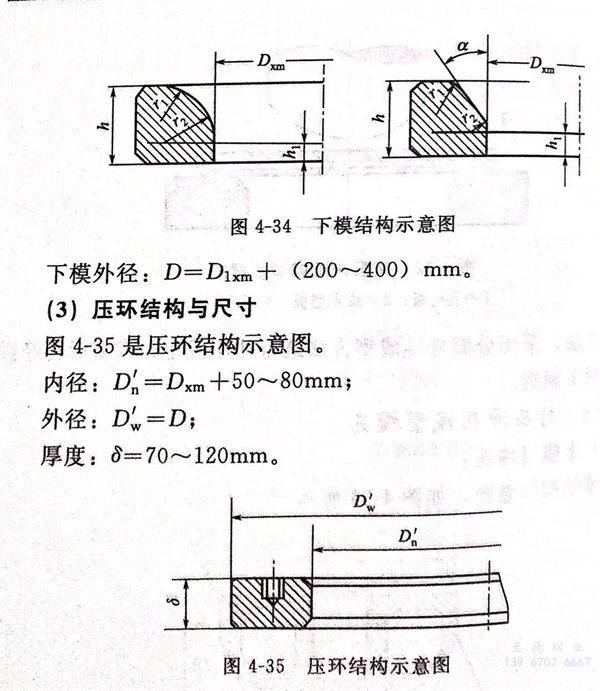

图4-34是下模结构示意图。

下模圆角半径：

用压环时，r=(2~3)板厚；

不采用压环时，r=(4~6)板厚，r₁=80~150mm; r₂=（3~4)δ;α=30°~40°.

下模直边高：h₁=(40~70)mm;

下模总高度：h=(100~250)mm;

下模外径：D=D_1xm+(200~400)mm.

3. 压环结构与尺寸

图4-35是压环结构示意图。

内径：D'_n=D_xm+50~80mm;

外径：D'_w=D;

厚度：δ=70~120mm.
