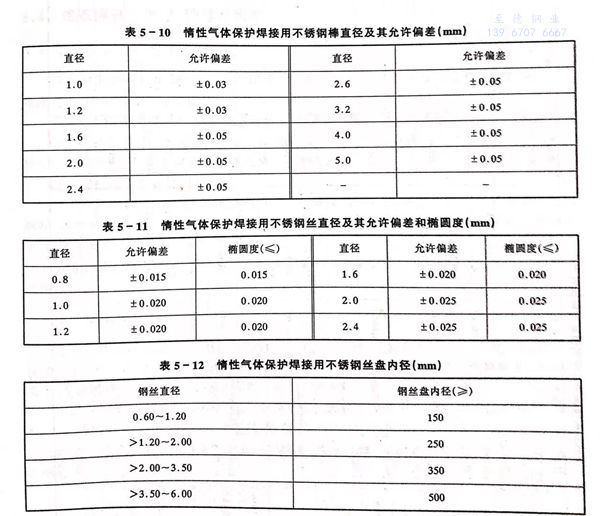

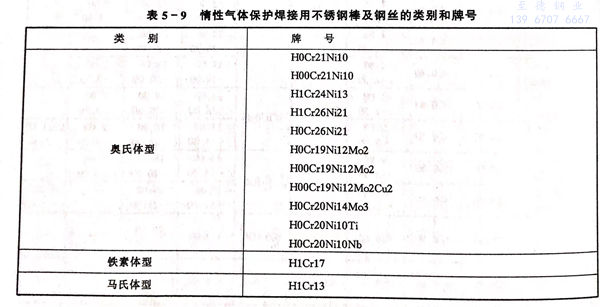

不锈钢气体保护焊接方法有如下形式：非熔化极气体保护电弧焊，即钨极惰性气体保护焊（简称TIG焊）；熔化极气体保护电弧焊，包括熔化极惰性气体保护焊（简称MIG焊）和熔化极活性气体保护焊（简称MAG焊）。冶金部颁标准YB/T5091-93规定了惰性气体保护焊用不锈钢棒及钢丝的类别和牌号，见表5-9;对钢棒直径、钢丝直径和钢丝盘内径也有一定要求，分别见表5-10、表5-11和表5-12.其中钢丝直径和钢丝盘内径是气体保护熔化极焊接方法提出的特殊要求。钢丝应规整，不得散乱或成“8”字形。钢棒长度为1000mm,允许正偏差≤50mm。
不锈钢气体保护焊接方法中，TIG焊是最为普遍的焊接方法之一。它是用钨极作为电极，通过不加填充焊丝或加填充焊丝，在惰性气体保护气氛中进行的焊接。所谓不加填充焊丝焊接，就是将被焊母材金属直接加热熔化，待熔池凝固后直接形成焊接接头。它广泛应用于薄板的焊接。加填充焊丝焊接时，所选用的焊丝可通过从母材金属裁剪截取，也可选用表5-9中的专用焊丝和钢棒。保护气体选用纯氩，它是一种很好的惰性气体，焊接过程中不会氧化，所以焊丝熔化后化学成分基本不变，即焊丝的化学成分就是焊缝金属的化学成分。TIG焊接时热输入小，焊接接头强度和韧、塑性都优良，很容易满足各方面的性能要求。
MIG焊是焊接不锈钢机械化程度较高的方法之一，适用于薄、中厚度不锈钢板的焊接。为了改善电弧特性，在Ar气中混入适量O2或CO2,即成为MAG焊接方法。焊接超低碳不锈钢时不能采用95%Ar+5%CO2混合气体，只可采用98%Ar+2%CO2混合气体。这是因为CO2气的渗入使焊缝增碳，不利于焊接接头耐腐蚀性能。无论MIG焊，还是MAG焊，必须选用惰性气体保护焊接用钢丝。

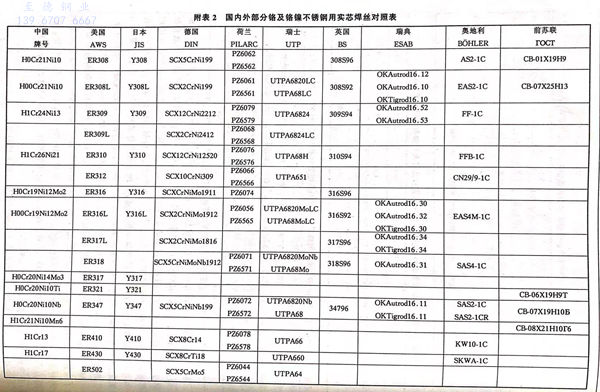

我国与部分国家情性气体保护焊用不锈钢焊丝对照表见附表2。
