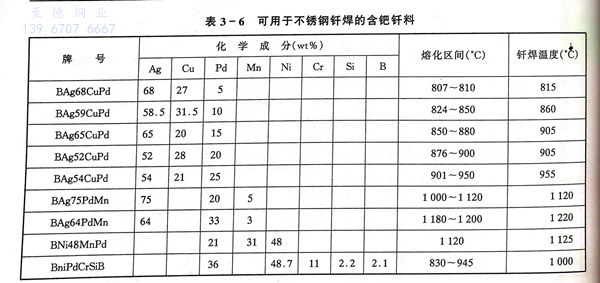

含钯钎料有许多，表3-6中列出了一些银铜钯、银钯锰和镍基含钯钎料，均可用于不锈钢钎焊。
银铜钯钎料熔点较低，钯促进银基钎料在不锈钢上的润湿，即使是钯含量仅有5%的BAg68CuPd,在不锈钢上润湿角也很小；当钯含量较高时，银铜钯钎料具有较好的高温性能，BAg54CuPd可代替BAu-4钎焊工作温度在427℃以下的部件。
银钯锰钎料的工作温度更高，可达800℃.但钎缝的组织在长期加热中会发生偏析，钎缝中心出现低强度的富银固溶体，降低接头的机械性能。含钯镍基钎料钎焊的不锈钢接头的高温性能比含钯银基钎料要好，尤其是BNiPdCrSiB所需钎焊温度较低，更适合钎焊不锈钢接头。但这些钎料较脆，不能加工成形，一般以粉末状或非晶箔带状使用。此外同使用Ni-Cr-Si-B系钎料一样，使用BNiPdCrSiB时要采用较小的钎缝间隙。
