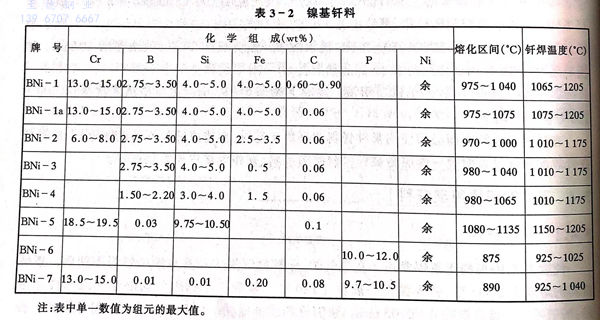

镍基钎料常用于不锈钢的真空钎焊，也可用于不锈钢在保护性气氛炉中的钎焊，但要求保护性气氛非常纯净干燥，如要求氢气露点低于-50°℃,氩气露点低于-60℃.镍基钎料钎焊不锈钢接头的特点是：接头耐腐蚀、抗氧化，高温性能好，某些镍基钎料钎焊的接头工作温度可达900℃以上。表3-2中列出了不锈钢钎焊的常用镍基钎料。
BNi-1、BNi-1a和BNi-2属Ni-Cr-Si-B系钎料，当钎焊时采用适当的钎缝间隙、钎焊温度和保温时间，钎缝中的B、C、Si可向母材中充分扩散，钎缝组织基本为含铬的镍基固溶体。由此不仅钎缝的强度高、塑性好、抗氧化、耐腐蚀，而且其重熔温度也可得到提高，钎焊接头可承受高温及大应力。在这三种钎料中，BNi-1和BNi-1a的成分、性能和用途基本相同，只是BNi-1a的成分中碳含量较低，钎料的流动性不如BNi-1,但钎料对母材的溶蚀作用减小，有利于钎焊较薄的部件。BNi-2钎料的特点是钎料熔点低，相应地所需的钎焊温度也较低。虽然钎料的抗氧化性因钎料成分中铬含量较低而稍有下降，但仍能满足许多工作条件的要求。此外钎料的熔化区间小，钎料的流动填缝能力非常好。
BNi-3和BNi-4为不含Cr的Ni-B-Si三元钎料。BNi-3流动性好，尤其适于钎焊较长的搭接接头。BNi-4含硼量较低，钎料熔化区间较大，对母材溶蚀较小，适于钎焊要求有较大钎料圆角的接头和较薄的部件。
BNi-5为不含硼的Ni-Cr-Si三元钎料。该钎料钎焊的接头的性能与用途与BNi-1基本相同。由于不含硼，钎料对母材溶蚀小，适于钎焊较薄的部件，也可用于钎焊核反应堆部件。但该钎料的熔点较高，钎焊温度一般接近1200℃。

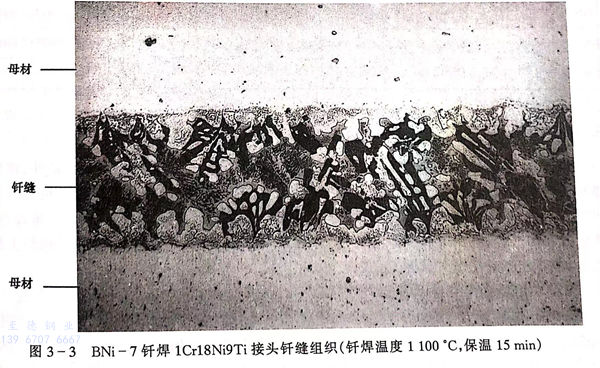

BNi-6和BNi-7分别为Ni-P、Ni-Cr-P共晶合金，其熔点在镍基钎料最低，对不锈钢溶蚀最小，流动填缝能力强。但由于P原子的原子半径大，不易向母材扩散，钎焊接头中有较多脆性相，钎焊接强度较低（见图3-3)。
上述所有镍基钎料不能通过塑性加工成形，供货形式为粉末或非晶箔带。粉末钎料在使用时，可以用加拿大胶醋酸丁脂溶液粘涂在接头处，也可以和聚乙烯醇水溶液混和后轧成钎料箔带后使用。但以箔带形式使用时最好是使用非晶钎料箔带。非晶钎料不仅纯净，而且成分均匀，钎焊接头的组织与力学性能也优于相同成分的结晶态钎料。
