纯度大于99%的无氧铜常用于在氢气炉、分解氨气氛炉和真空炉中钎焊不锈钢。紫铜钎料的熔点为1083℃,钎焊温度一般在1120℃.紫铜在不锈钢上润湿性和流动性非常好，一般控制钎缝间隙在0~0.05mm。紫铜钎料成本低，并可制成丝、带、箔、粉各形式。钎焊接头在常温下具有很好的强度和塑性，但在400℃以上钎焊接头的强度和抗氧化性急剧下降。


  Cu-31.5Mn-10Co钎料常用于在保护性气氛炉中钎焊不锈钢。该钎料的熔化区间为940~950℃,钎焊温度为1000~1050℃.该钎料钎焊的不锈钢接头在500℃左右仍能保持较高的强度（见表3-1)和抗氧化性。由于钎焊温度与某些不锈钢固溶温度一致，可将不锈钢的钎焊与热处理一同进行。

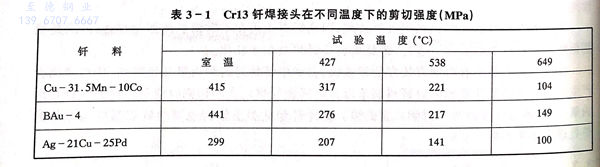

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe钎料常用于不锈钢的炉中钎焊，特别是真空炉中钎焊。该钎料钎焊的不锈钢接头具有更好的高温性能，钎料在600℃时的强度和抗氧化性与1Cr18Ni9Ti相当。但该钎料熔点较高，熔化区间为1080~1120℃,钎焊温度为1175~1200℃.在如此高的温度下钎焊不锈钢，会造成不锈钢晶粒长大。
