高压氢是指其压力大于15MPa的氢环境。在高压氢中，某些结构材料将变脆，有可能突然失效或延迟断裂，在工程应用中将造成严重事故，不仅造成设备破坏并可危及人员生命，因此这类材料的选择应十分慎重。


1. 在氢中不锈钢的性能变化


 在高压氢或充氢条件，钢的强度和塑性将发生变化，通常以下述公式进行表述。


 性能降低率 = （在 He 中性能 - 在 H2 中性能）/ 在 He 中性能

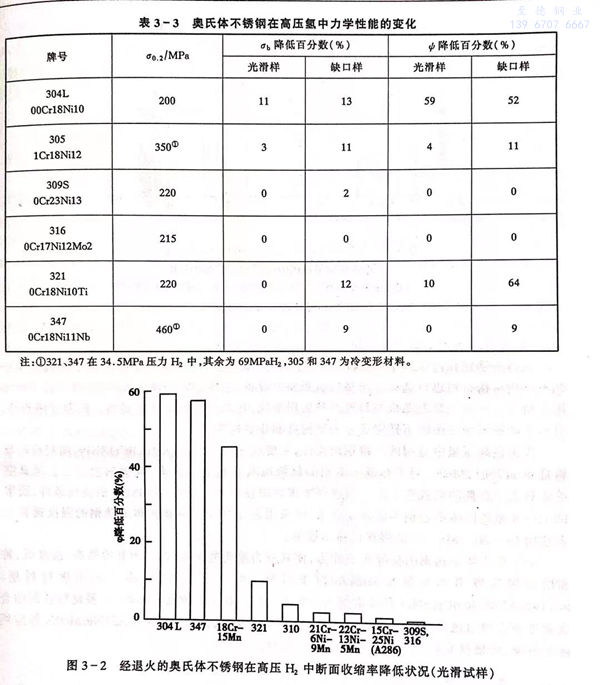

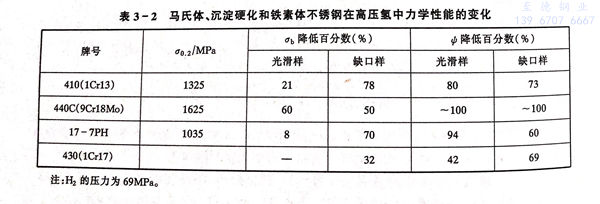

  在高压氢中，一些不锈钢的性能变化结果见表3-2、表3-3和图3-2.




 上述的试验结果表明，在高压氢中奥氏体不锈钢具有良好的性能，而马氏体不锈钢、沉淀硬化不锈钢、铁素体不锈钢不具备使用价值。


  奥氏体不锈钢形变处理既可以提高强度又可增加抗氢能力，经高能快速锤锻的（1090~1200K) 304L不锈钢的屈服强度可由200MPa提高到520MPa,其抗氢能力显著提高，由抗氢能力较差转变成可用，00Cr18Ni10和0Cr21Ni6Mn9N钢经高能快速锤锻造后的抗氢性能改善效果见图3-3。

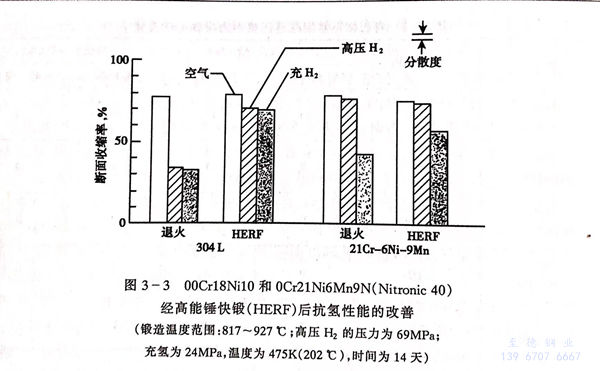

图 3.jpg



2. 在高压氢中不锈钢的选择


 根据不锈钢在高压氢中的性能变化特点和受损程度，可对用于不同条件下的高压氢中的不锈钢结构材料进行选择。与高压氢相关的设备，主要是氢的输送和贮存，涉及到实验室用气输送系统和火箭发动机燃料贮存和使用系统，其安全性是非常重要的。根据使用条件，可将在高压氢中应用的不锈钢区分为结构件和非结构件。


 作为在高压氢中应用的不锈钢结构件，主要应选择304不锈钢,304L不锈钢，最安全的材料是316不锈钢。对于在氢中应用的材料应具有高的纯洁度，理想的冶炼工艺是真空冶炼和真空自耗的双真空工艺。当遇到要求屈服强度大于200~250MPa的使用条件，通常的18-8型奥氏体不锈钢不能满足要求，可采用形变热处理使奥氏体不锈钢的强度提高或者选用Cr-Ni-Mn-N高强奥氏体不锈钢。


 由于奥氏体不锈钢的良好抗氢能力，使其成为重要的抗氢材料，因其价格高、强度低，常常用作输送管道和加氢反应器的衬里材料。可以采用堆焊，亦可采用板材衬里。0Cr18Ni11Nb和0Cr23Ni3是经常使用的堆焊材料。在采用薄板衬里时，不要使结合面粘合太紧密或者留出逸氢孔，通常0Cr18Ni9、0Cr17Ni12Mo2、0Cr23Ni13、0Cr21Ni6Mo9N等应用较为普遍，可根据实际应用的相关条件进行选择。
