随着生活水平的提高,不锈钢水管逐渐进入普通百姓家庭,替代老化的铸铁管、塑料管等。那么在安装不锈钢管主要用到以下几类工具:


1. 管子台虎钳和管钳

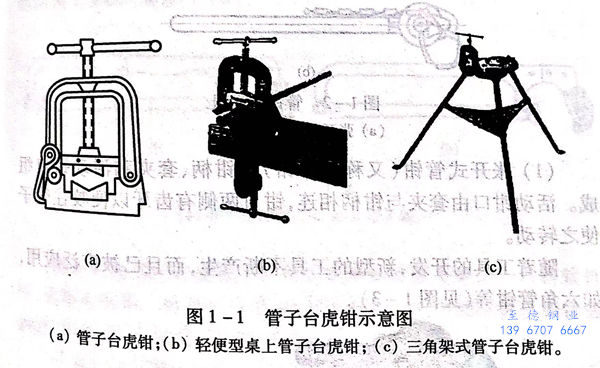

  a. 管子台虎钳(又称龙门压力钳、龙门台虎钳)管子台虎钳是安装在钳工工作台上或三角架上,用来夹紧管子,并对不锈钢管进行锯割、套螺纹或装配拆卸管子的加工工具(见图 1-1)




 使用管子台虎钳时,一定要把台虎钳牢固地垂直固定在工作台上,钳口必须与工作台边缘相平。安装好的台虎钳其下钳口应牢固可靠,上钳口上下移动自由。


特别提醒:①. 加工不锈钢管时应选符合规格的台虎钳。


                ②. 加工过长不锈钢管时,应支撑管子另一端,以防翻转。


               ③. 加工脆性或软性的管子时应用布或铜皮等垫夹管子。夹持管子不能过紧,以防管子损伤。


               ④. 装夹管件时,必须插上保险销,压紧螺杆,旋转时用力适当,不得用锤子击打手柄或加装套管旋转螺杆。


2.管钳

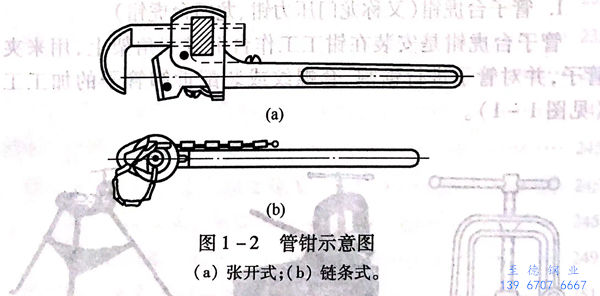

   管钳有张开式和链条式两种,它是用于夹持、旋转各种管子、管路附件和圆形工件的常用工具(见图1-2)。




a. 张开式管钳(又称管子钳)由钳柄、套夹和活动钳口组成。活动钳口由套夹与钳柄相连,钳口两侧有齿牙以便咬住管子使之转动。

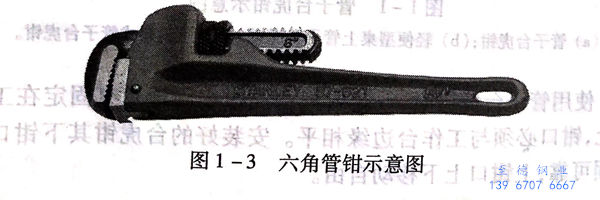

   随着工具的开发,新型的工具不断产生,而且已被广泛应用,如六角管钳等(见图1-3)。




b. 链条钳是通过链条来锁紧管子并使之转动的,它适用于管径较大的管子。


   管钳的形式在不断变化,重型链条钳和皮带钳就是新型的管钳。


 c. 管钳使用时注意事项:


     ①. 使用管钳时,两手协调操作,一手扳手柄,另一手调节螺母使之咬住管子,以防打滑。


     ②. 扳动手柄时,用力不要过猛,更不允许在钳柄上加套管。


     ③. 当钳柄末端高出操作者头部时,不得采用正面拉吊的方式扳动手柄。


     ④. 不得用管钳代替扳手操作带棱角的工件(除六角管钳外),也不得当撬杠和锤子使用。



2. 手锯

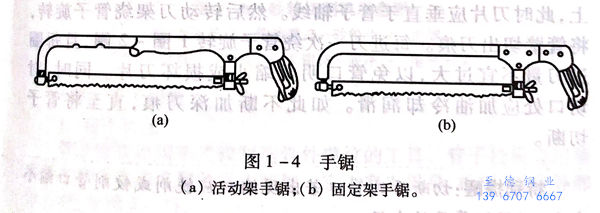

  锯条按锯齿的齿距大小分为粗齿、中齿和细齿3种。A型:细齿齿距为0.8mm、1.0mm;中齿齿距为1.2mm;粗齿齿距为1.4mm、1.5mm、1.8mm.B型:细齿齿距为0.8mm、1.0mm;粗齿齿距为1.4mm(见图1-4)。




  锯条的选用应根据加工材料的软硬和厚度来确定。材料软且厚,选粗齿锯条。材料硬且薄,选细齿锯条。中等硬度材料如普通钢材、铸铁等,一般选用中齿锯条。


手锯操作方法:


  起锯操作时,往复距离应短,用力要轻,运动方向要保持水平。锯割时,锯缝应尽量靠近钳口,锯断前速度放慢,行程应小,以免折断锯条或碰伤手臂。



3. 割管器


  割管器是切割各种金属管子的一种常用工具。切割不锈钢水管有手工切割和机器切割两种。


 a. 管子割刀

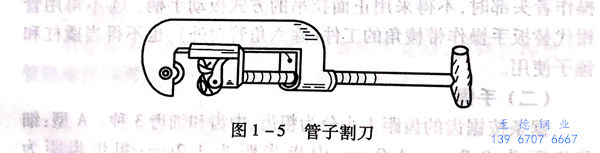

  采用手工管子割刀进行割断管子(见图1-5),一般多用于切割管径小于50mm的管子。管子割刀具有操作简便、速度快、切口断面平整的优点。缺点是断面处管径稍有缩小。





   使用管子割刀切不锈钢管时,首先应按管径的大小选择合适型号的割刀。将割刀的刀片对准切割线,转动手柄将刀片挤在管子上,此时刀片应垂直于管子轴线。然后转动刀架绕管子旋转,将管壁切出刀痕。每进刀一次绕管子旋转1圈~2圈,且每圈进刀量不宜过大,以免管口明显缩小或损坏刀片。同时,对切口处应加油冷却润滑。如此不断加深刀痕,直至将不锈钢管切断。


 特别提醒:切断后的管口若出现缩口应铣削或铰削管口缩小部分,以保证不锈钢管的小径。


 b. 砂轮切割机

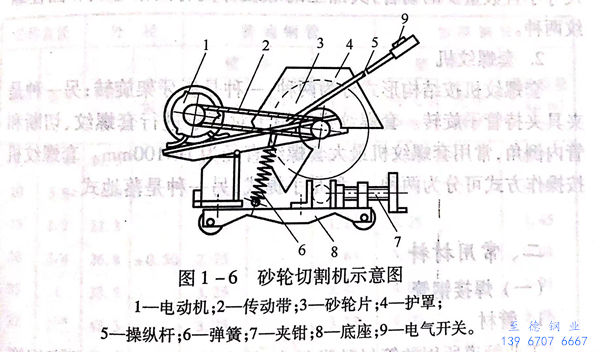

  砂轮切割机是利用砂轮片高速运转,对所切割的管子进行磨削而磨断管子的切割方法,也称磨割(见图1-6)。




 切割前,应将管子夹钳夹紧夹稳。切割时,手握紧操纵杆并打开电气开关,等砂轮片转速正常后,稍加压慢慢向下进行磨削切割。管子切断后松开操纵杆上的开关,关闭电源。


特别提醒:


  ①. 被切割的管子应用夹钳夹紧夹稳。操作时用力要均匀,不要过猛。


  ②. 切割过程中不得松开按钮开关,以防事故发生。


  ③. 操作人员的身体应错开砂轮片,以防火花飞溅伤人。


  ④. 砂轮片磨损后要及时更换,以防砂轮碎片飞出。


  ⑤. 断管后要将管口断面的管膜、毛刺清除干净。



4. 管子铰板


 a. 管子铰板

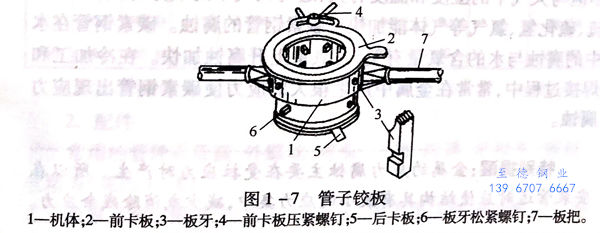

  管子铰板是用手式铰制不锈钢管外螺纹的工具。管子铰板应用最的主要有普通式和轻便式两种。它主要由机身、板把、板牙等部分组成(见图1-7)。




 ①. 普通式管子铰板。每套板牙有4个,分别刻有1~4的序号,在机身上的板牙孔口处也分别刻有1~4的序号。安装板牙时,先将刻有“0”位的固定盘对准,然后将板牙对号插入,转动固定盘可使板牙同时向中心靠近。当板牙中心对称后,调整到所要加工的管螺纹位置锁紧,安装完毕。


 ②.  轻便式铰板结构简单,操作方便、质轻。适用于加工管径尺寸小且数量少的场合,其加工的螺纹种类有圆锥螺纹和圆柱螺纹两种。


b. 套螺纹机


 套螺纹机按结构形式分为两种:一种是板牙架旋转;另一种是夹具夹持管子旋转。套螺纹机适用于对管子进行套螺纹、切断和管内倒角,常用套螺纹机最大套螺纹直径为DN100mm。套螺纹机按操作方式可分为两种:一种是手提式;另一种是落地式。
