建筑给排水管道施工图主要包括平面图、系统图和详图三部分。
1. 平面图的主要内容
建筑给排水管道平面布置图是施工图中最重要和最基本的图样，其比例为1:50和1:100两种。主要表明室内给水排水管道、卫生器具和用水设备的平面布置。识读时应掌握的主要内容和注意事项有以下几点：
a. 查明卫生器具、用水设备（开水炉、水加热器）和升压设备（水泵、水箱）的类型、数量、安装位置、定位尺寸。
b. 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸与室外给排水管网的连接方式、管径及坡度。
c. 查明给水排水干管、主管、支管的平面位置与走向、管径尺寸及立管编号。
d. 对于消防给水管道应查明消防栓的布置、口径大小及消防栓箱形式与设置。对于自动喷水灭火系统，还应查明喷头的类型、数量以及报警阀组等消防部件的平面位置、数量、规格、型号。
e. 应查明水表的型号、安装位置及水表前后的阀门设置情况。
f. 对于室内排水管道，应查明清通设备的布置情况，同时，弯头、三通应考虑是否带检修门。
特别提醒：对于大型厂房的室内排水管道应注意是否设有室内检查井以及检查井的进出管与室外管道的连接方式。对于雨水管道应查明雨水斗的布置、数量、规格、型号，并结合详图查清雨水管与屋面天沟的连接方式及施工做法。
2. 系统图的主要内容
给水和排水管道系统图是分系统绘制成正面斜等轴测图的，主要表明管道系统的空间走向。识读时应掌握的主要内容和注意事项如下：
a. 查明给水管道系统的具体走向，干管敷设形式、管径尺寸、阀门设置以及管道标高。识读给水系统图时，应按引入管、干管、立管、支管及用水设备的顺序进行。
b. 查明排水管道系统的具体走向、管路分支情况，管径尺寸、横管坡度、管道标高、存水弯形式、清通设备型号、弯头、三通的选用是否符合规范要求。识读排水管道系统图时，应按卫生器具或排水设备的存水弯、器具排水管、排水横管、立管、排出管的顺序进行。
3. 详图的主要内容
室内给排水管道详图主要包括管道节点、水表、消防栓、水加热器、开水炉、卫生器具、穿墙套管、排水设备、管道支架等，图上均注有详细尺寸，可供安装时直接使用。

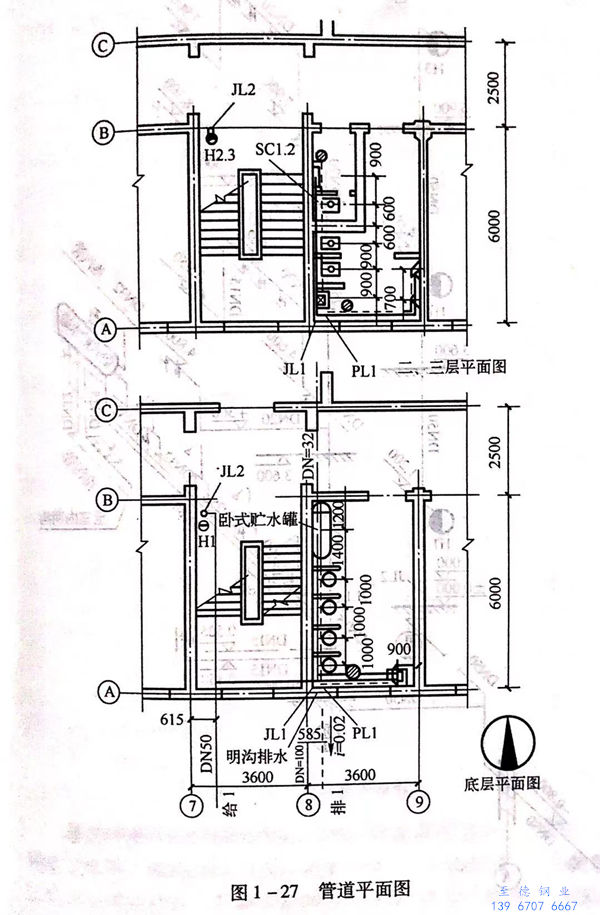

【实例】图1-27~图1-29是某三层办公楼的给水排水管道平面图和系统图，试对这套施工图进行识读。
通过识读平面图得知该办公楼底层设有淋浴间，二层和三层设有卫生间。淋浴间内设有四组淋浴器、一只洗脸盆、一只地漏。二层卫生间内设有三套高水箱蹲式大便器、两套小便器、一只洗脸盆、两只地漏。三层卫生间布置与二层相同。每层楼梯间均设有消防栓箱。
给水引入管的位置处于7号轴线东615mm处，由南向北进入室内并分两路，一路由西向东进入淋浴间，立管编号为JL1;另一路进人室内后向北至消防栓箱，消防立管编号为JL2。
JL1位于A轴线和8号轴线的墙角处，该立管在底层分两路供水，一路由南向北沿8号轴线沿墙敷设，管径为DN32,标高为0.900m,经过四组淋浴器进入贮水罐。另一路沿A轴线沿墙敷设，送至洗脸盆，标高为0.350m,管径为DN15.管道在二层也分两路供水，一路为洗涤盆供水，标高为4.6m,管径为DN20.又登高至标高5.800m,管径为DN20,为蹲式大便器高水箱供水，再返低至3.950m,管径为DN15,为洗脸盆供水。另一路由西向东，标高为4.300m,登高至4.800m转向北，为小便器供水。
JL2设在B轴线和7号轴线的楼梯间，在标高1.000m处设闸阀，消防栓编号为H1、H2、H3,分别设在1层～3层距地面1.2m处。

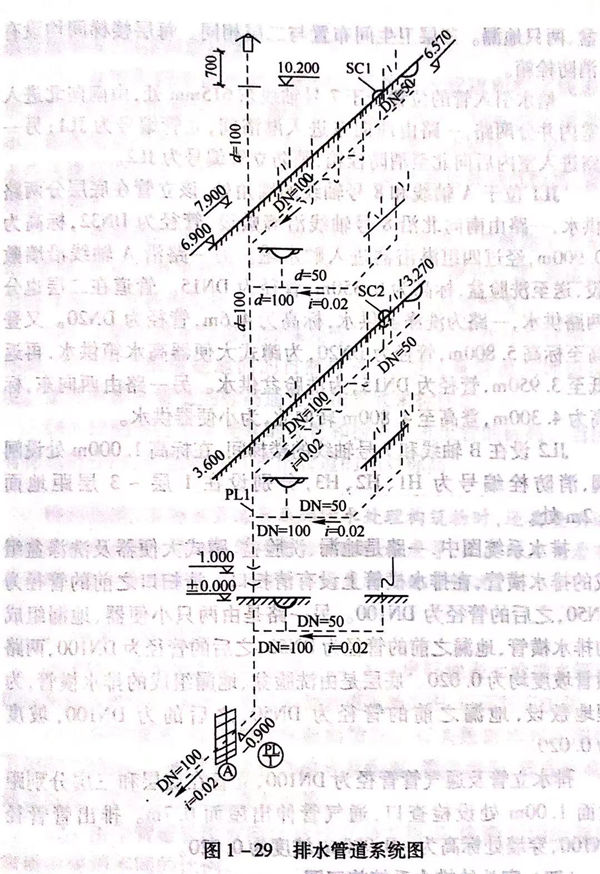

排水系统图中，一路是地漏、洗脸盆、蹲式大便器及洗涤盆组成的排水横管，在排水横管上设有清扫口。清扫口之前的管径为DN50,之后的管径为DN100.另一路是由两只小便器、地漏组成的排水横管，地漏之前的管径为DN50,之后的管径为DN100,两路横管坡度均为0.020.底层是由洗脸盆、地漏组成的排水横管，为埋地敷设，地漏之前的管径为 DN50,之后的为DN100,坡度为0.020。
排水立管及通气管管径为DN100,立管在底层和三层分别距地面1.00m处设检查口，通气管伸出屋面0.7m.排出管管径DN100,穿墙处标高为－0.900m,坡度为0.020。
