浙江不锈钢管厂家在挤压生产钢管时,挤压机组内玻璃润滑垫处于固态,在挤压过程中与变形金属相接触,而被加热与熔化。然而,只有当玻璃润滑垫的表面温度相应于玻璃润滑剂具有最佳黏度值的温度时,才能获得最好的挤压润滑效果。该玻璃润滑剂才能被认为是该变形材料的最适合的润滑剂。


从玻璃润滑剂熔化条件下具有最佳黏度时的温度与变形金属的加热温度相一致的假设出发,提出选择玻璃润滑剂的推荐方法。但是如前所述的研究结果表明,润滑剂的温度低于变形金属的温度,并且,当坯料的直径减小时,两者的温差增大。因此,其黏度的实际值有别于要求值。


从获得的结果可以提出选择玻璃润滑剂的方法:

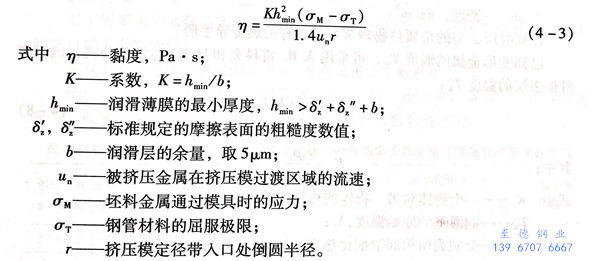

 在一定的挤压温度-速度条件下,在已知的玻璃润滑剂中选择具有最佳黏度的玻璃润滑剂。即按照古里氩耶夫公式,计算出黏度:


式 3.jpg


 接着确定挤压玻璃润滑垫表层所达到的温度 Tk ,其取决于变形金属的终结温度以及金属与润滑剂的热物理常数。

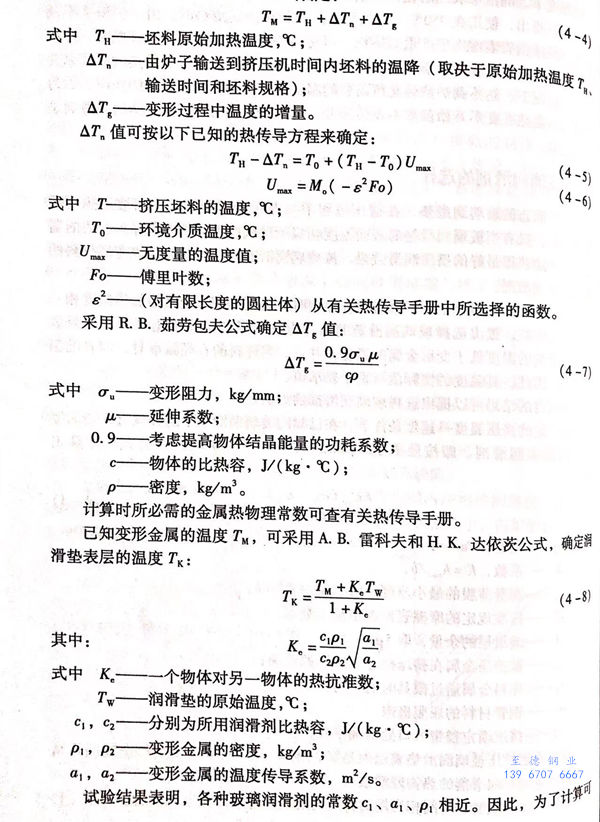

 在以一次有效变形时间当短为特点的现代高速挤压机上挤压时,对于工程计算温度 Tm可以有下面方法确定 :



 为了最终选择润滑剂,已知玻璃的黏度参数在温度一黏度图表上画成曲线形式,然后在图表上找出相应的η和Tk的点,通过所要求的点,或者距离其最近的黏度曲线,即相应于所要采用的玻璃润滑剂。


 近年来,研制成功了具有各种黏度参数的大量的玻璃润滑剂。因此,可以通过上述所建议的方法能使得在实践中为任何工艺条件的热挤压选择适用的玻璃润滑剂。

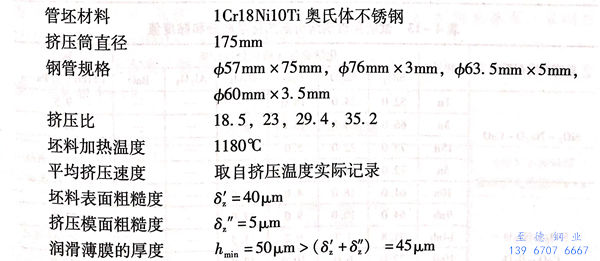

 为了在尼科波尔南方钢管厂的卧式液压挤压机上校验对321不锈钢管的挤压玻璃润滑剂最佳黏度的计算值和试验值的比较,进行了一系列的不锈钢管的挤压试验。挤压试验的工艺条件如下:




 对于所要求的加热温度下,其屈服点的静态极限,即不锈钢管材料的屈服极限取自相关资料的数据。


 不锈钢管坯料金属通过挤压模时的应力σn,可查阅相关文献资料。

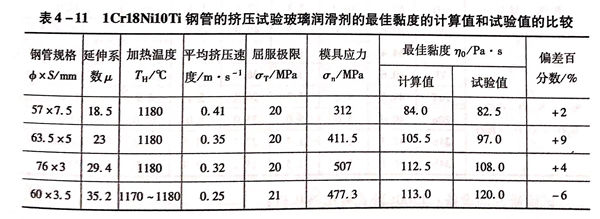

 挤压试验的原始数据和试验结果列于表 4-11 ,由表可以看出,在所有的情况下,玻璃润滑剂最佳黏度的计算值离试验值的偏差不超过9%。


表 11.jpg
