挤压机的工作主要取决于工模具，首先是不锈钢管芯棒和挤压模的使用寿命及其尺寸的稳定性。正确地加热坯料，平稳而没有冲击地操纵挤压机，及时而充分地冷却和润滑工模具，以及工模具正确地预热，所有这些对挤压工模具的使用寿命有决定性的影响。

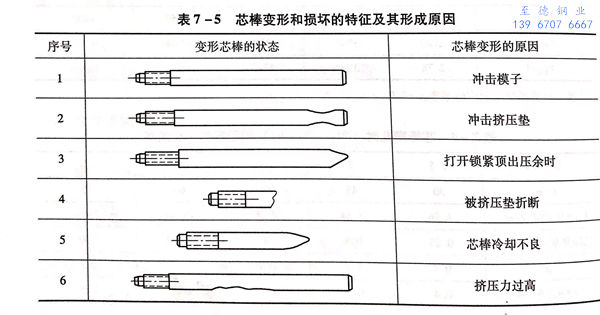

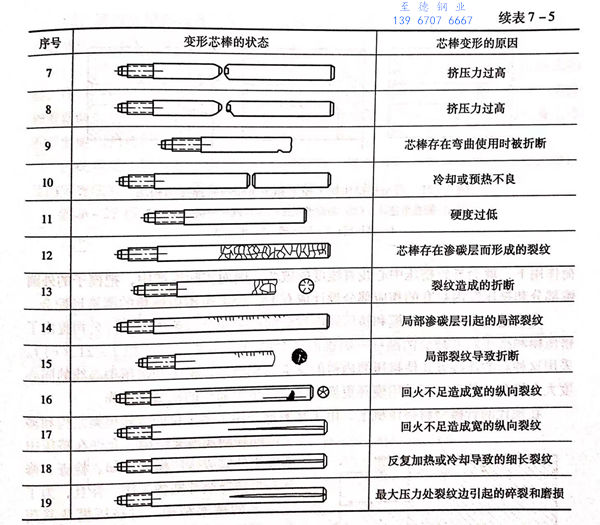

表7-5中列出了使用在15MN(1500t)和25MN(2500t)卧式挤压机上的中等尺寸芯棒的几种变形和损坏的特征。
芯棒直径35mm,材料为3Cr2W8V,硬度HRC=47~51,相应的瞬时抗力为1500~1700MPa,螺纹部分HRC=31~38。具有上述硬度的芯棒多半使用时会损坏，在芯棒上产生纵向裂纹。这些裂纹扩大并形成细的横向裂纹，导致芯棒横向断裂。当芯棒热处理后的硬度降低至HRC=48时，可以使其寿命得到提高。
