1. 铁素体型耐热钢焊接工艺要点
①. 铁素体型耐热钢可用氩弧焊和埋弧焊焊接，但不宜采用气焊。
②. 用铬钢焊条焊接时，要求对母材低温预热，不超过150℃.含铬量较高的铁素体钢，预热温度相应提高一些，200~300℃.
③. 可以选用与母材相近的铁素体铬钢焊条，也可选用奥氏体钢焊条。
④. 选用较小的焊接电流，较快的焊接速度，焊条不做横向摆动。焊接时在高温的停留时间不应太长。
⑤. 多层焊必须严格控制层间温度，不可连续施焊，前一道焊缝冷却到预热温度后才允许焊下一道，以防接头过热。
⑥. 焊接接头不得受到严重撞击。
⑦. 为了提高塑性和韧性，焊后采用空冷的退火处理。一旦焊接接头出现脆化，短时加热到600℃后空冷可消除475℃脆性，加热到930~950℃后急冷可以消除σ相脆性，得到均匀的铁素体组织。
2. 焊接材料的选择及预热、焊后热处理规范

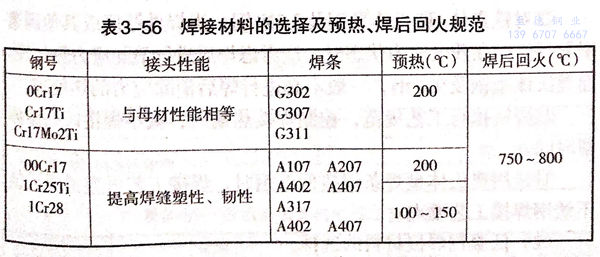

焊接材料的选择及预热、焊后回火规范见表3-56.
