狄塞尔轧管机1929年首先向世于美国,它是主动旋转导盘的二辊斜轧轧管机,主要用于生产高精度薄壁管,外径与壁厚比可达30,壁厚公差可控制在±3%~5%.主要缺点是:管子的允许延伸系数小于2.0,生产率低,轧制钢管短,在相当长时间内一直发展不大。20世纪70年代以来,由于增大导盘直径,改小辊面锥角,增大喂入角到8°~12°,并采用限动芯棒等措施,使生产率有所提高,毛管轧制长度达到14~16m,狄塞尔穿孔机又重新得到人们的重视。


  新建机组在工艺和设备上作了一系列重大技术改进,如采用芯棒预穿和限动轧制工艺,缩短芯棒长度,对传动的大导盘配备三向导向调整装置,缩小轧辊和导盘间的间隙等,这些改进提高了机组生产能力,改善了产品质量。

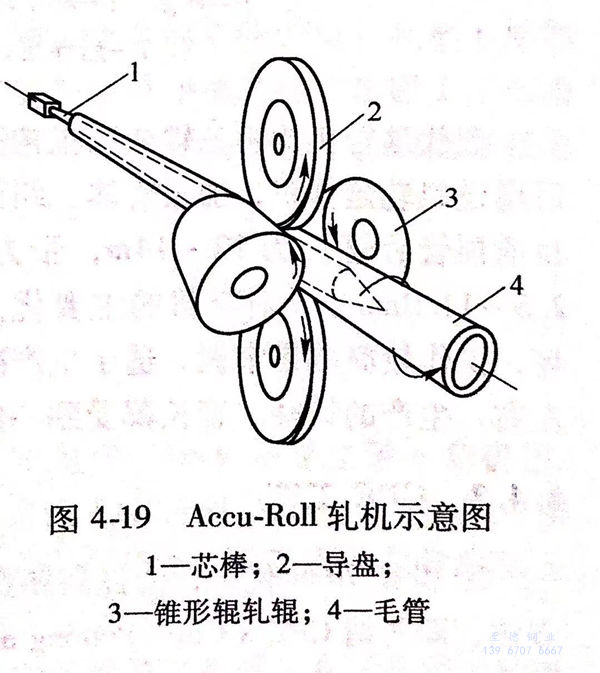

  20世纪80年代以来,美国艾特纳-斯唐达德公司又在狄塞尔轧管机基础上开发了新的二辊斜轧管机 Accu-Roll轧管机。该机采用锥形轧辊,大导盘,增加了辗轧角,使沿变形区长度方向的孔型封闭性增加,改善了变形条件,使最大延伸系数达到3.0,外径壁厚比达到35,产品的表面质量、尺寸精度均有提高,也称为精密轧管机。图4-19为其操作过程示意图。


图 19.jpg


Accu-Roll 轧管机的优点包括:


  1. Accu-Roll轧管机组生产工序少,对于小规格机组可以设再加热炉,布置紧凑,既节省了能源,又缩短了生产流程;


  2. 所需设备少,投资费用低,建设周期短;


  3. Accu-Roll轧管机轧管消耗少,生产成本低,由于限动芯棒操作,使用芯棒长度短,工具消耗小,金属收得率高,操作人员少;


  4. 由于限动芯棒操作,使用芯棒长度短,这也为轧制大直径钢管创造了条件,因此Ac-cu-Roll轧管机组产品范围宽,可以轧制较大规格的产品;


  5. 轧制产品尺寸精度高,表面质量好。


Accu-Roll 轧管机的缺点包括:


  1. Accu-Roll轧管机轧制的荒管长度短,一般为10~16m;


  2. 轧制薄壁不锈钢管时,金属的横向流动大,易挤入孔型间隙而造成轧卡及发生破头或使表面质量变坏。
