一、带颈螺纹法兰型式与尺寸

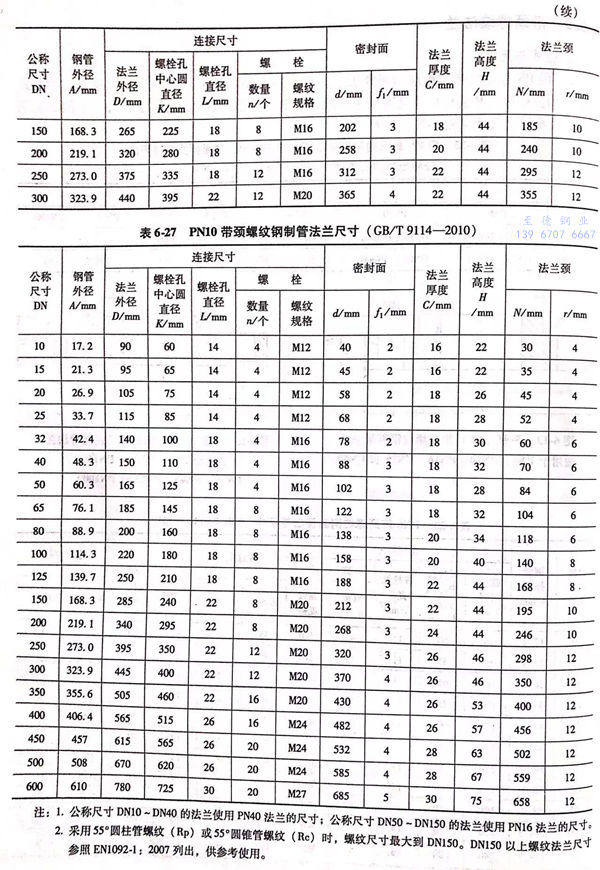

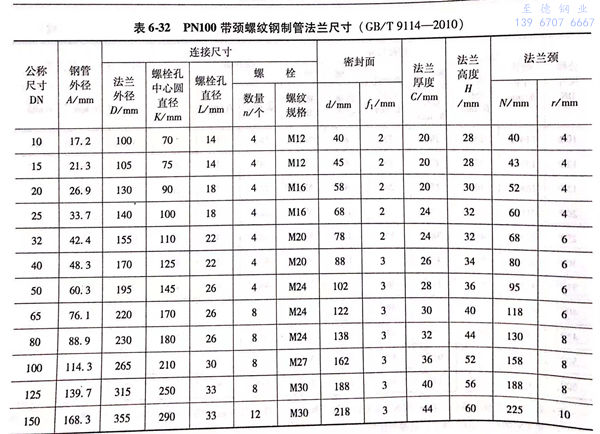

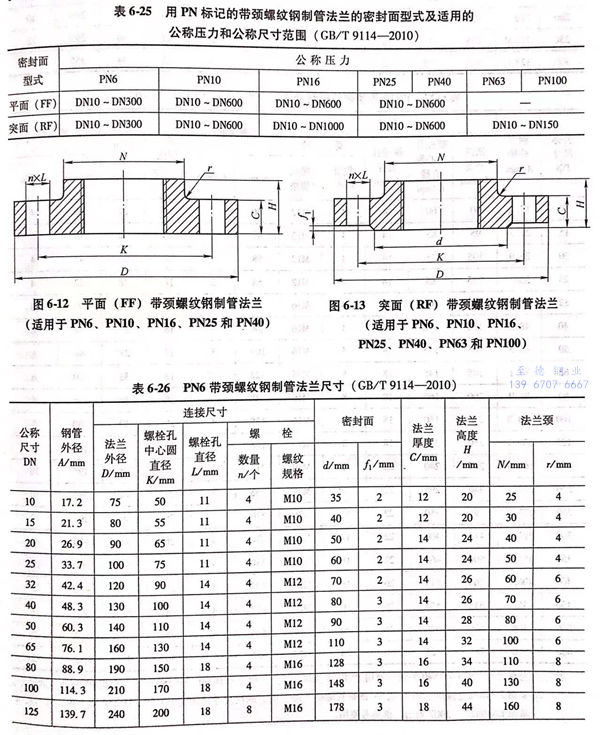

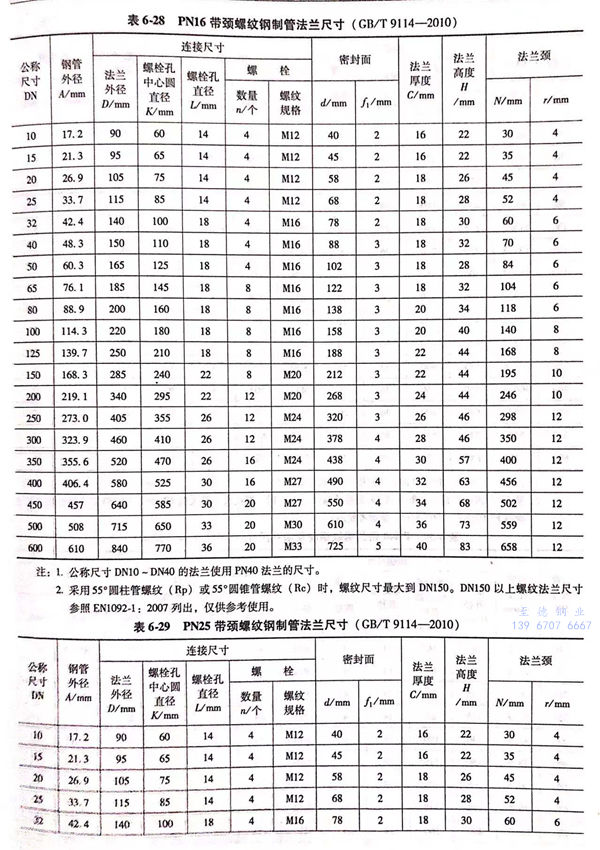

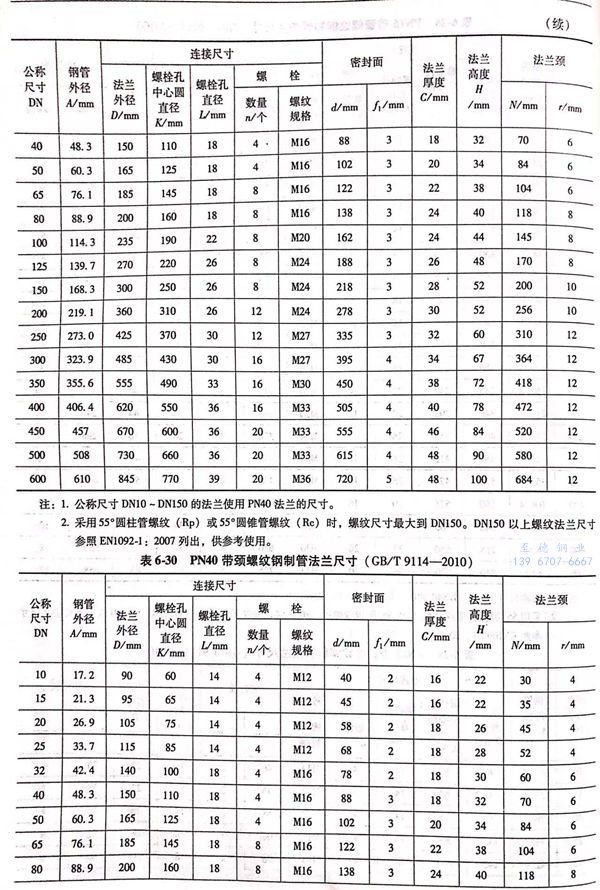

1. 用PN标记的带颈螺纹钢制管法兰：用PN标记的带颈螺纹钢制管法兰密封面型式及适用的公称压力和公称尺寸范围见表6-25; 用PN标记的带颈螺纹钢制管法兰的型式见图6-12~图6-13,尺寸见表6-26~表6-32。

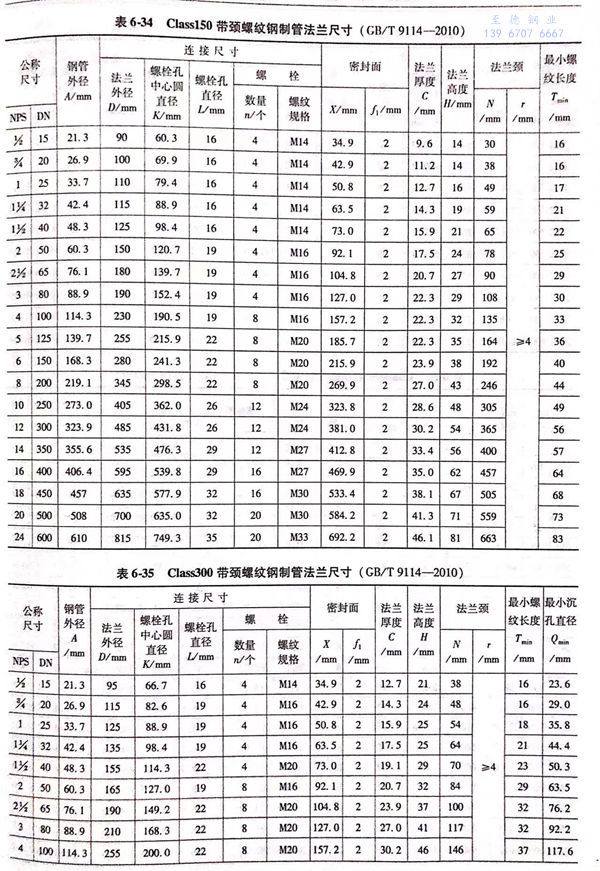

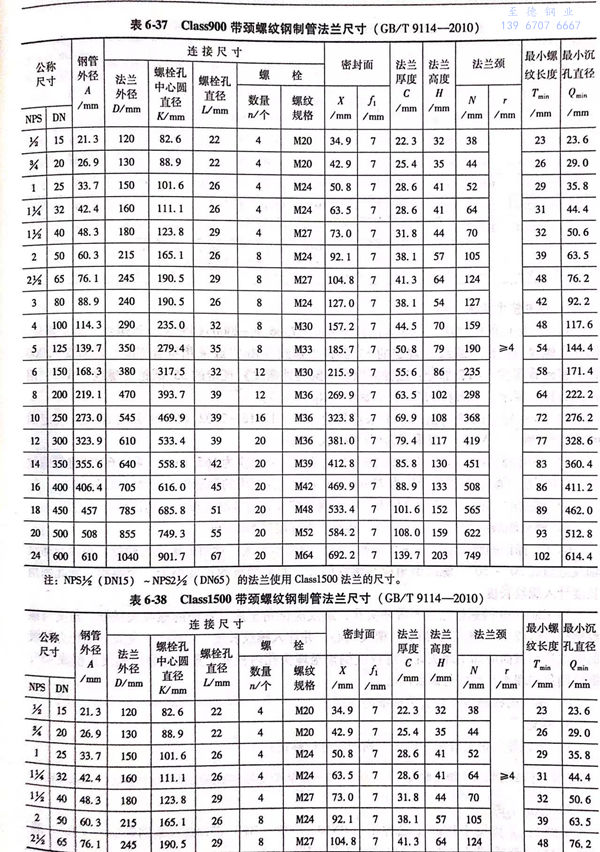

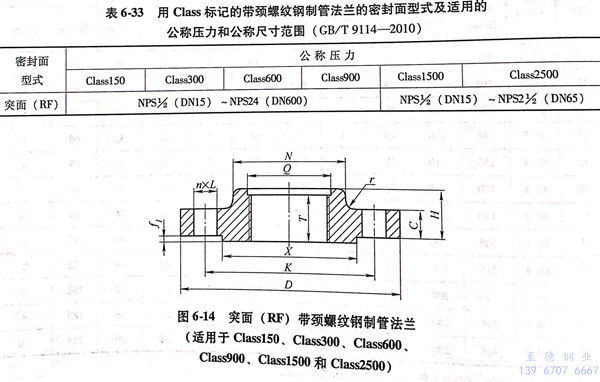

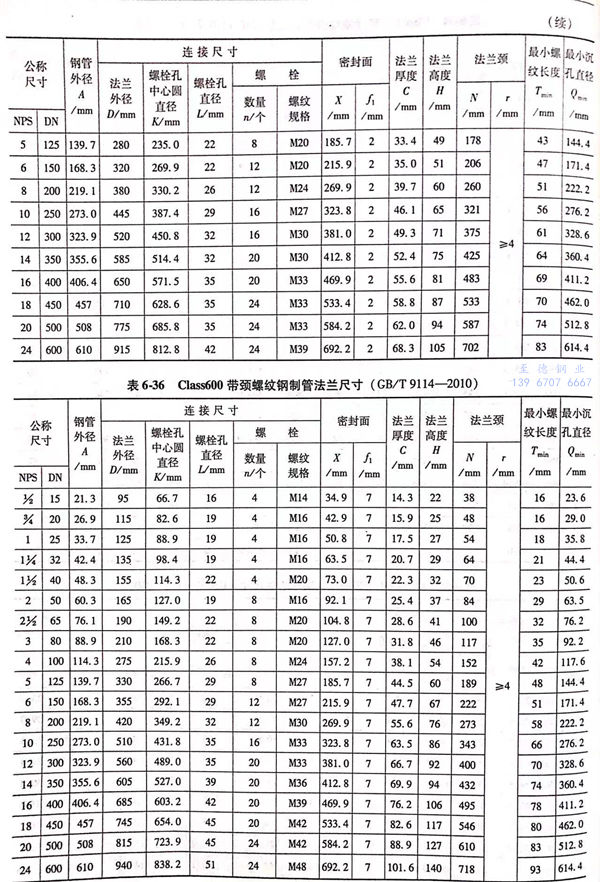

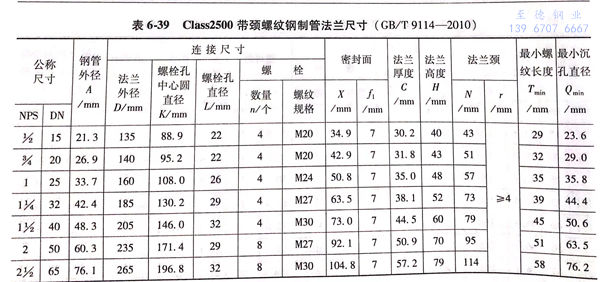

2. 用Class标记的带颈螺纹钢制管法兰：用Class标记的带颈螺纹钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-33;用Class标记的带颈螺纹钢制管法兰的型式见图6-14,尺寸见表6-34~表6-39。
二、有关带颈螺纹法兰技术要求
1. PN标记的螺纹法兰一般采用符合GB/T 7306.1-2000《55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹》规定的55°圆柱管螺纹（Rp)或采用符合GB/T 7306.2-2000《55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹》规定的55°圆锥管螺纹（Rc),用户没有特殊要求，一般按55°圆柱管螺纹（Rp)制造。
2. Class标记的螺纹法兰一般采用符合GB/T 12716-2002《60°密封管螺纹》规定的60°圆锥管螺纹（NPT),或采用为用户新规定的螺纹。
3. 采用55°管螺纹时，DN150法兰配用的钢管外径应为165.1mm.采用60°圆锥管螺纹时，DN65法兰配用钢管外径应为73mm;DN125法兰配用的钢管外径应为141.3mm。
4. 螺纹法兰的内孔管螺纹加工，应使钢管拧入后的端部靠近但不超出法兰密封面。
5. 螺纹轴线应与法兰轴线同心，其偏差不应超过5mm/m。
6. PN标记的螺纹法兰不带埋头孔，螺纹应倒角至法兰背面的螺纹大径处，角度与螺纹轴线近似成30°~50°.螺纹倒角应与螺纹同心。如果倒角的长度小于一个螺距，则此倒角长度计入螺纹长度。
7. Class150的螺纹法兰不带埋头孔，螺纹应倒角至法兰背面的螺纹大径处，角度与螺纹轴线近似成45°;螺纹倒角应与螺纹同心，并计入螺纹长度。Class300及其以上压力等级的螺纹法兰背面应加工埋头孔，螺纹应倒角至埋头孔内径处，角度与螺纹轴线近似成45°;螺纹倒角和埋头孔均应与螺纹同心。
8. 螺纹的检测应符合有关标准的规定。
三、带颈螺纹法兰标记
1. 带颈螺纹钢制管法兰应按下列规定进行标记：
公称尺寸 → 公称压力 → 法兰型式代号（Th) → 密封面型式代号 → 螺纹特性代号 → 材料代号 → 标准编号
2. 标记示例
示例1: 公称尺寸DN80、公称压力PN10、突面（RF)带颈螺纹钢制管法兰（Th)、螺纹采用55°圆锥管螺纹（Rc)、材料为20钢，其标记为： 法兰 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公称尺寸NPS8(DN200)、公称压力Class300、突面（RF)带颈螺纹钢制管法兰（Th)、螺纹采用60°圆锥管螺纹（NPT)、材料为06Cr19Ni10,其标记为：法兰 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
