一、平焊法兰型式与尺寸

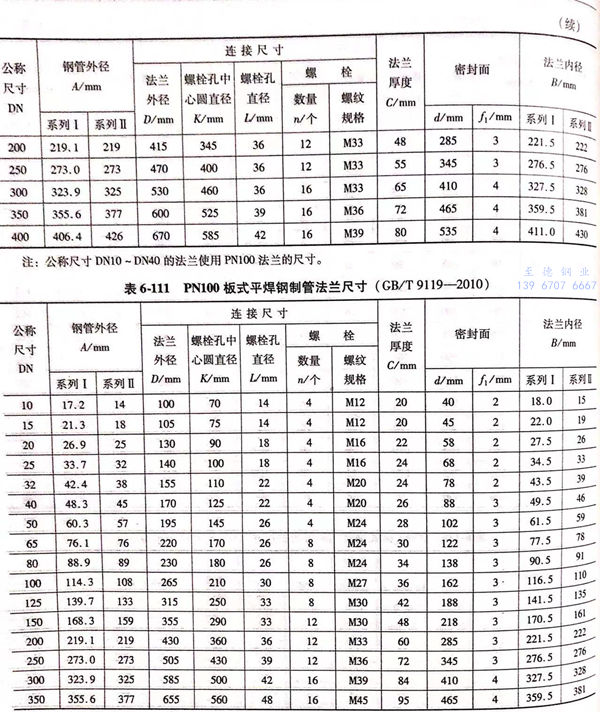

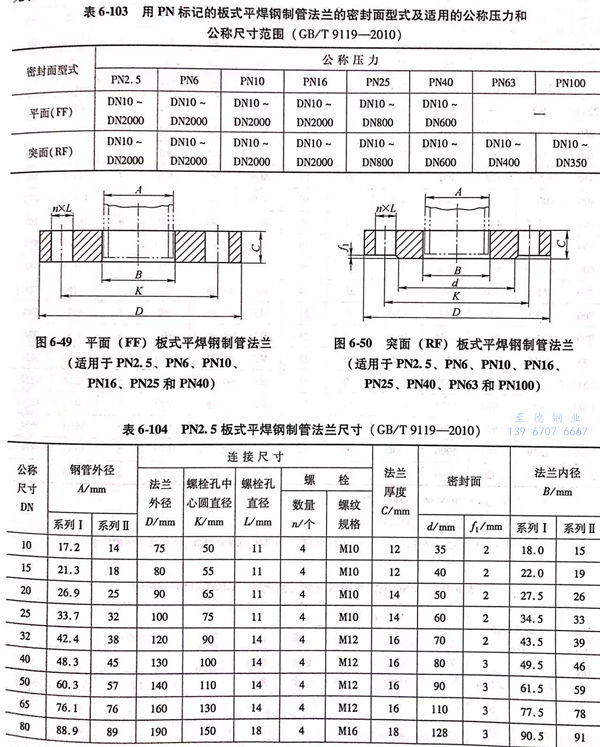

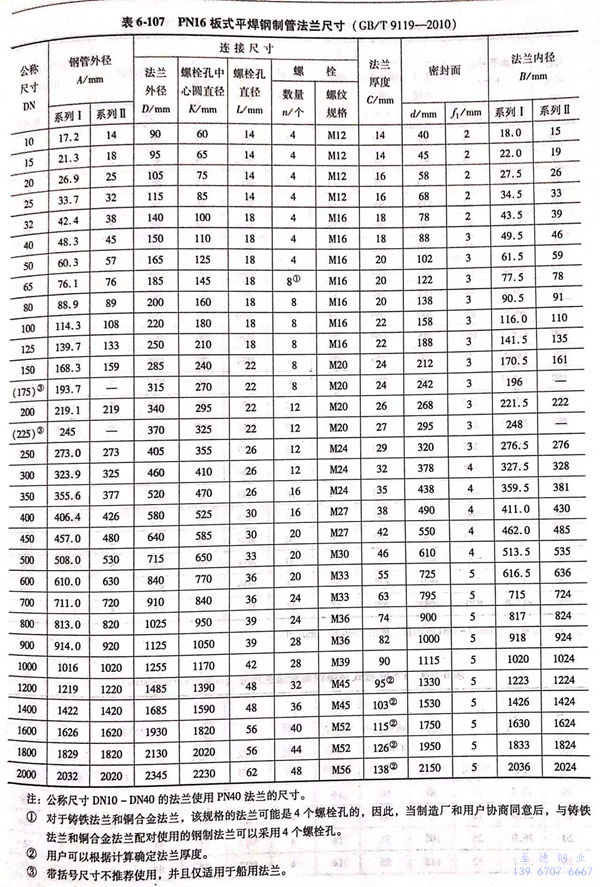

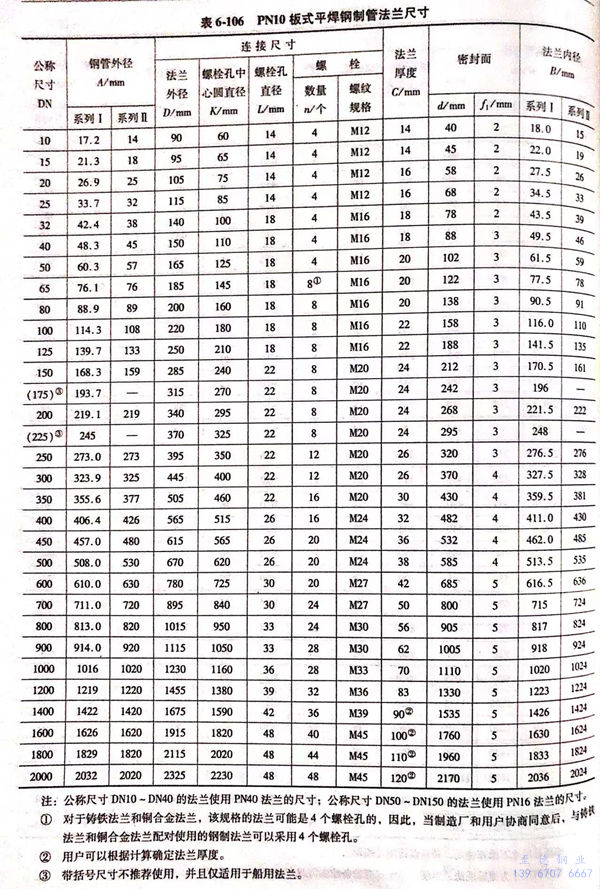

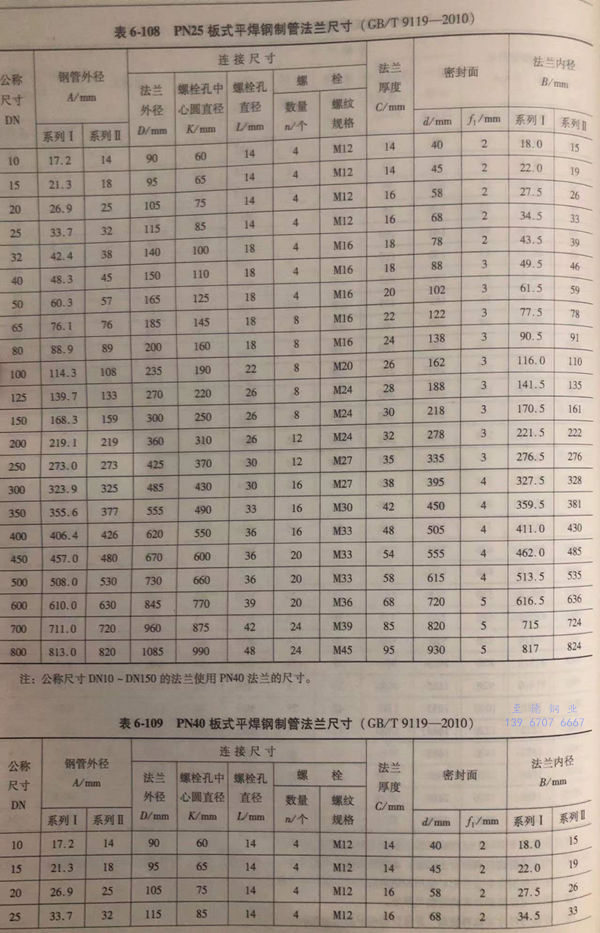

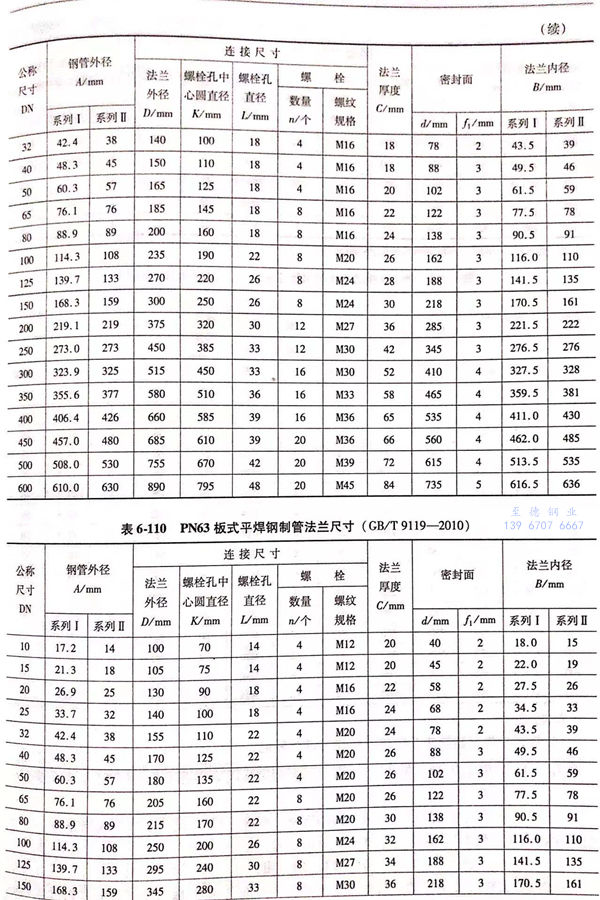

用PN标记的板式平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-103;用PN标记的板式平焊钢制管法兰的型式如图6-49、图6-50所示，法兰的结构尺寸见表6-104~表6-111。
二、平焊法兰标记
1. 板式平焊钢制管法兰应按下列规定进行标记：公称尺寸 → 公称压力 → 法兰型式代号（PL) → 密封面型式代号 → 配管系列 → 材料代号 → 标准编号
2. 标记示例
示例1 : 公称尺寸DN600、公称压力PN16、平面（FF)板式平焊钢制管法兰（PL)、配用米制管（系列Ⅱ)、材料为Q235A,其标记为：法兰 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公称尺寸DN150、公称压力PN100、突面（RF)板式平焊钢制管法兰（PL)、配用英制管（系列Ⅰ)、材料为 06Cr19Ni10 ,其标记为：法兰 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
