一、平焊环板式松套法兰型式与尺寸

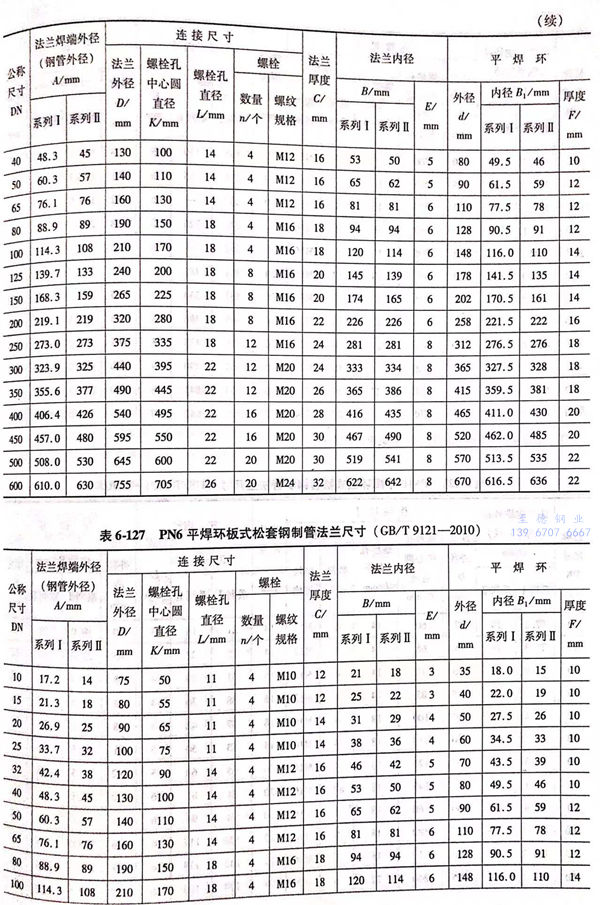

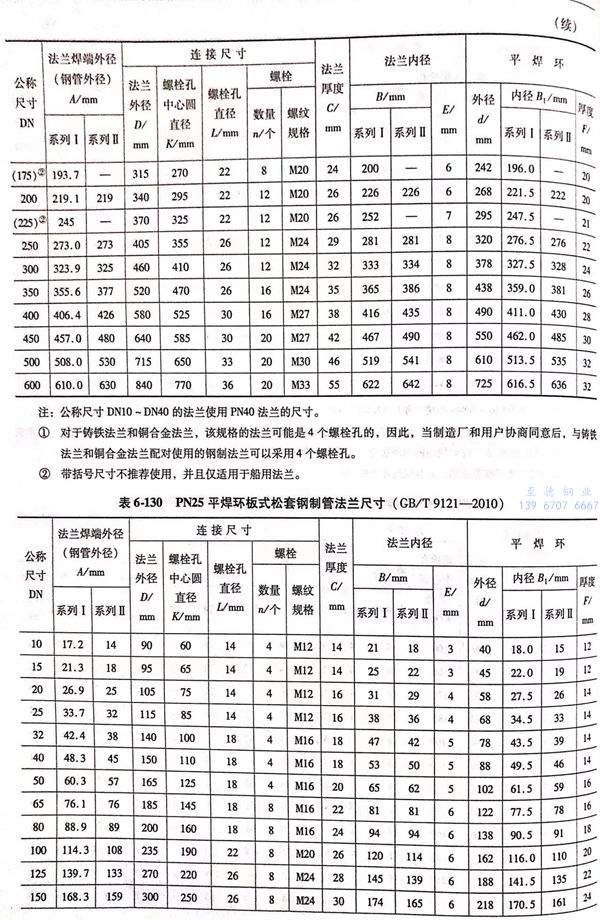

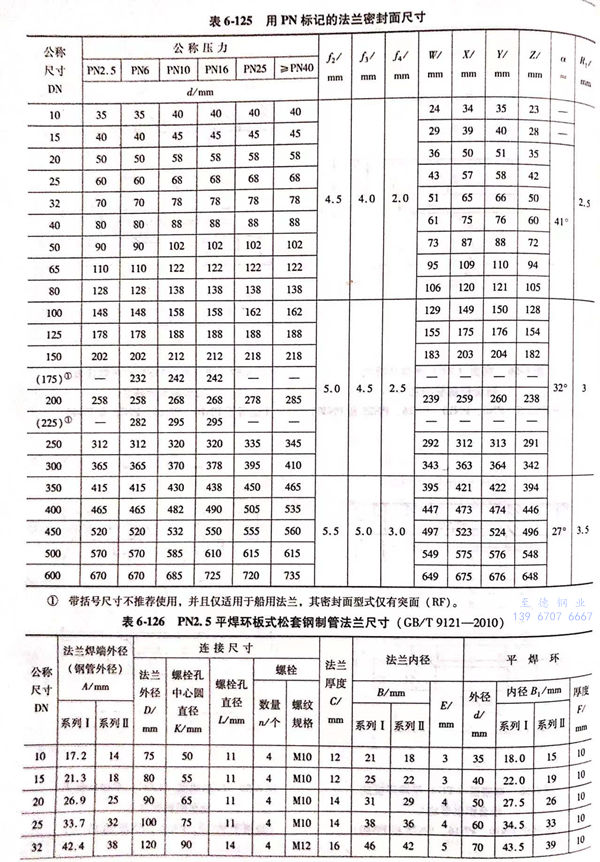

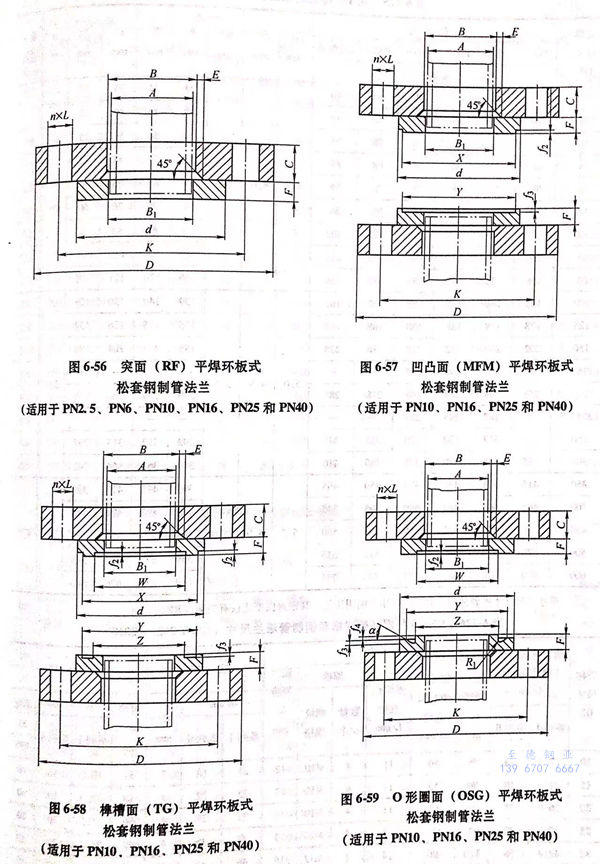

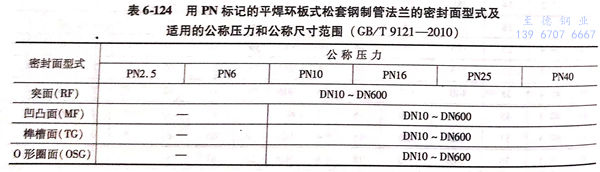

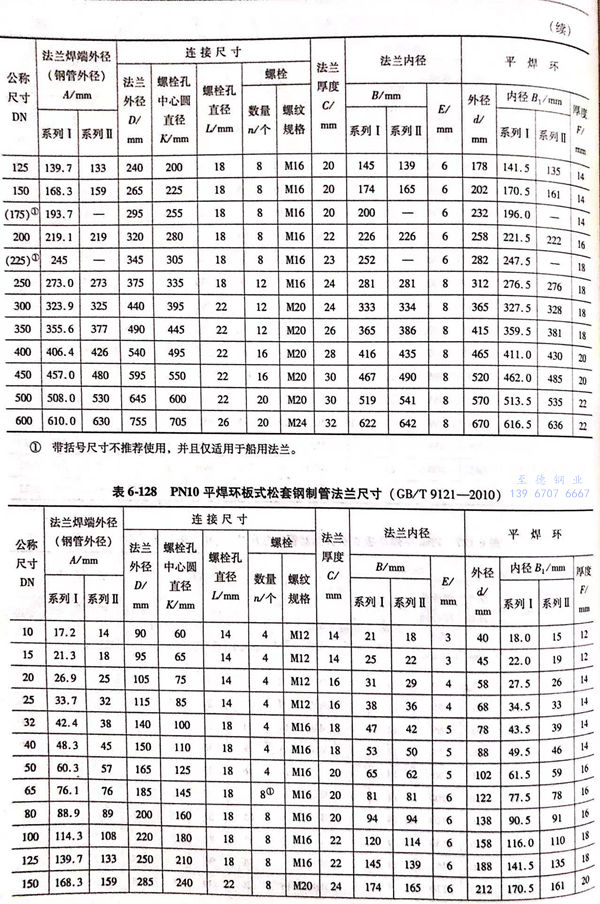

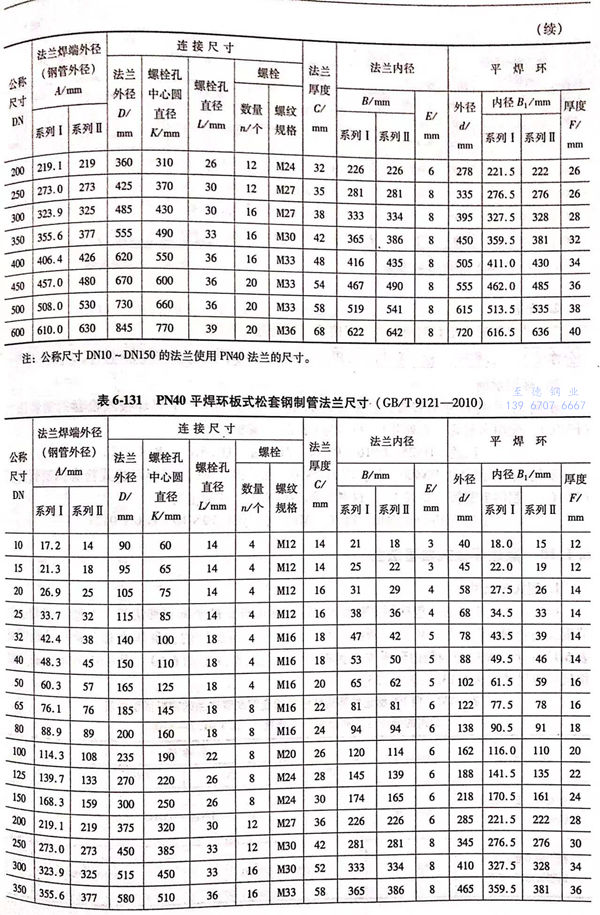

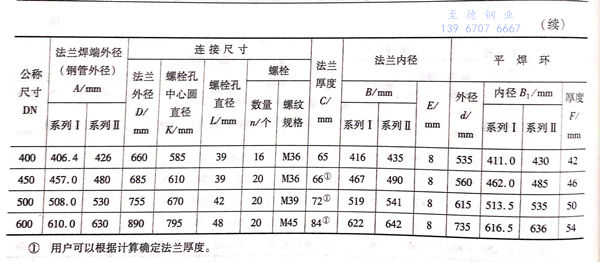

用PN标记的平焊环板式松套钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-124;用PN标记的平焊环板式松套钢制管法兰的型式如图6-56~图6-59所示,法兰密封面尺寸见表6-125,法兰的结构尺寸见表6-126~表6-131。




二、平焊环板式松套法兰标记


1. 平焊环板式松套钢制管法兰应按下列规定进行标记:


公称尺寸 → 公称压力 → 法兰型式代号(PL/C) → 密封面型式代号 → 配管系列 → 材料代号 → 标准编号


2. 标记示例


 示例 1: 公称尺寸DN250、公称压力PN16、突面(RF)平焊环板式松套钢制管法兰(PL/C)、配用米制管(系列Ⅱ)、材料为Q235A,其标记为: 法兰 DN250-PN16 PL/C RF ⅡQ235A GB/T 9121


 示例 2: 公称尺寸DN400、公称压力PN40、凹凸面(MF)平焊环板式松套钢制管法兰(PL/C)、配用英制管(系列Ⅰ)、材料为06Cr19Ni10,其标记为:法兰 DN400-PN40 PL/C MF Ⅰ 06Cr19Ni10  GB/T 9121
