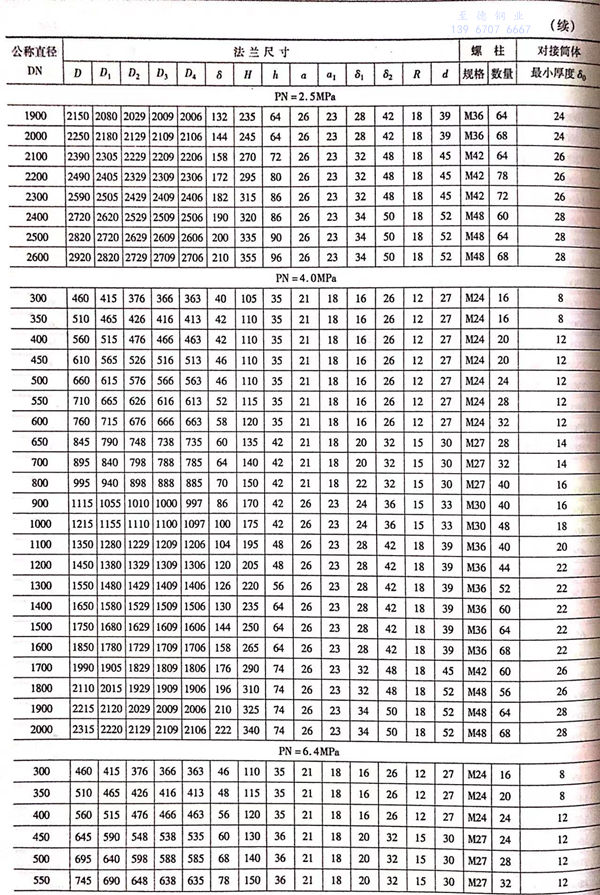

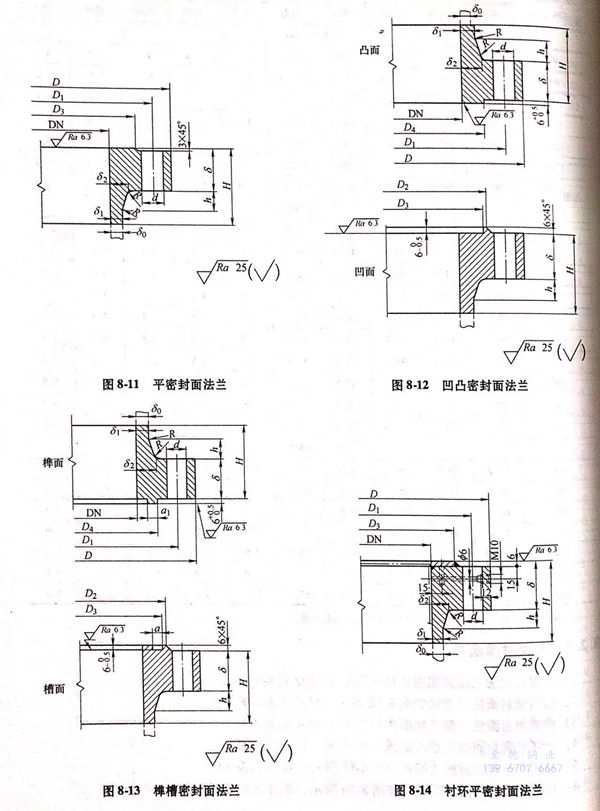

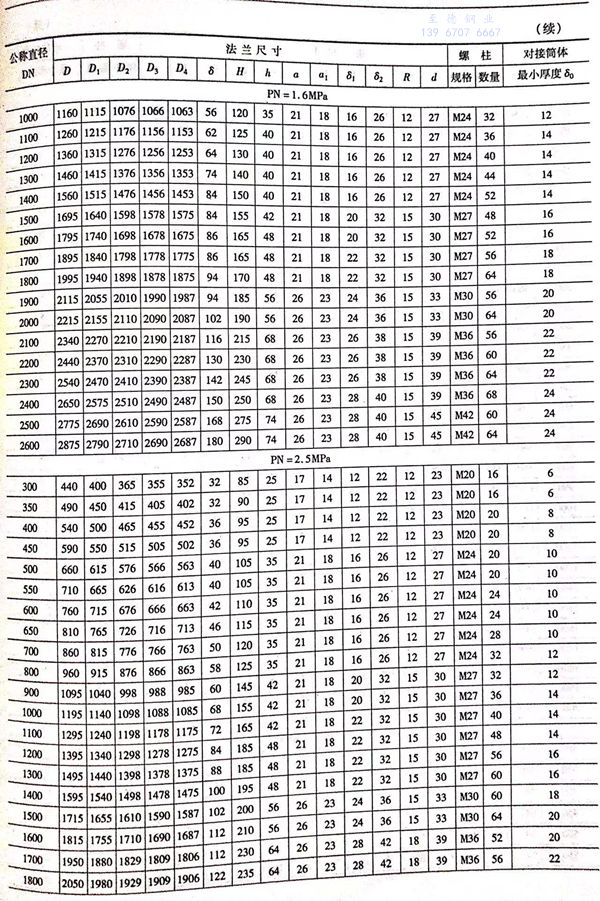

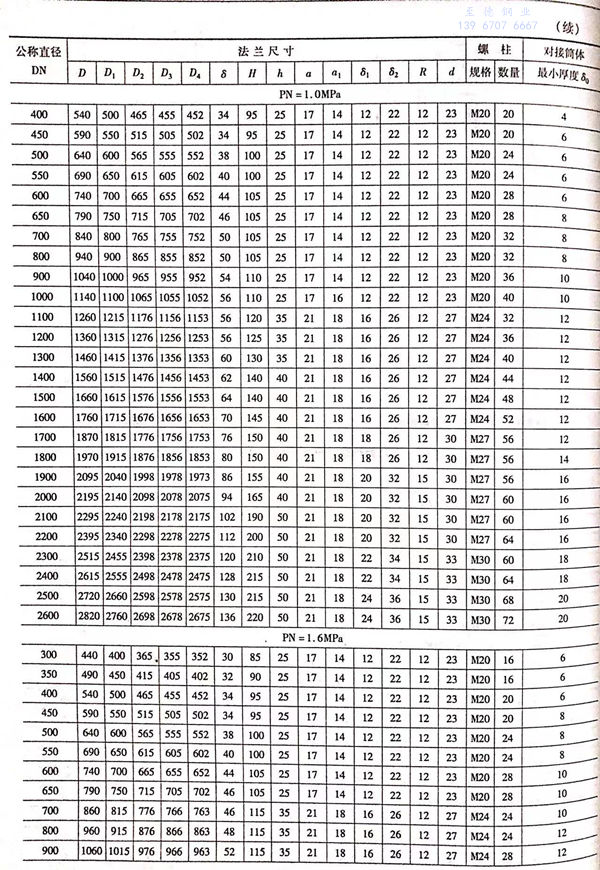

1. 平密封面法兰型式如图8-11所示，尺寸见表8-9。


2. 凹凸密封面法兰型式如图8-12所示，尺寸见表8-9。


3. 榫槽密封面法兰型式如图8-13所示，尺寸见表8-9。


4. 衬环平密封面法兰型式如图8-14所示，尺寸见表8-9。

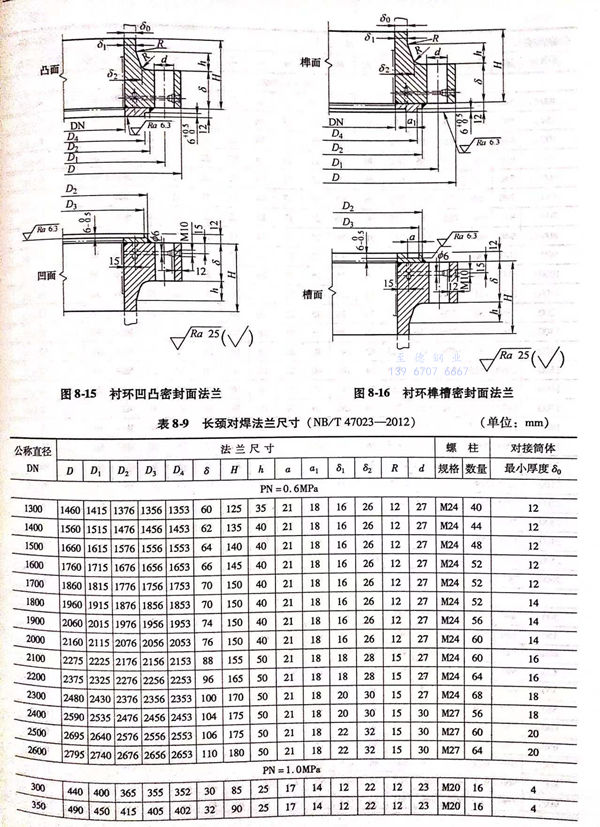

5. 衬环凹凸密封面法兰型式如图8-15所示，尺寸见表8-9。


6. 衬环榫槽密封面法兰型式如图8-16所示，尺寸见表8-9。

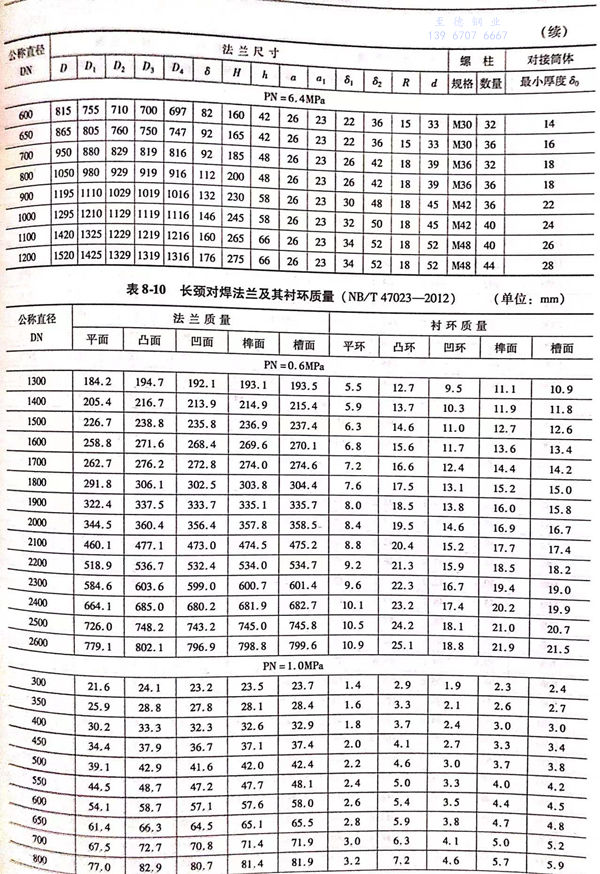

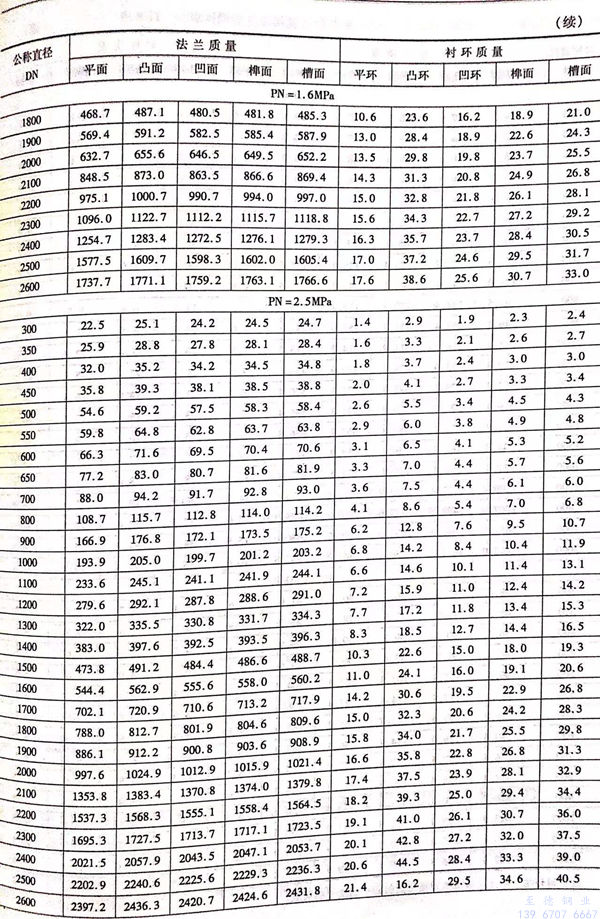

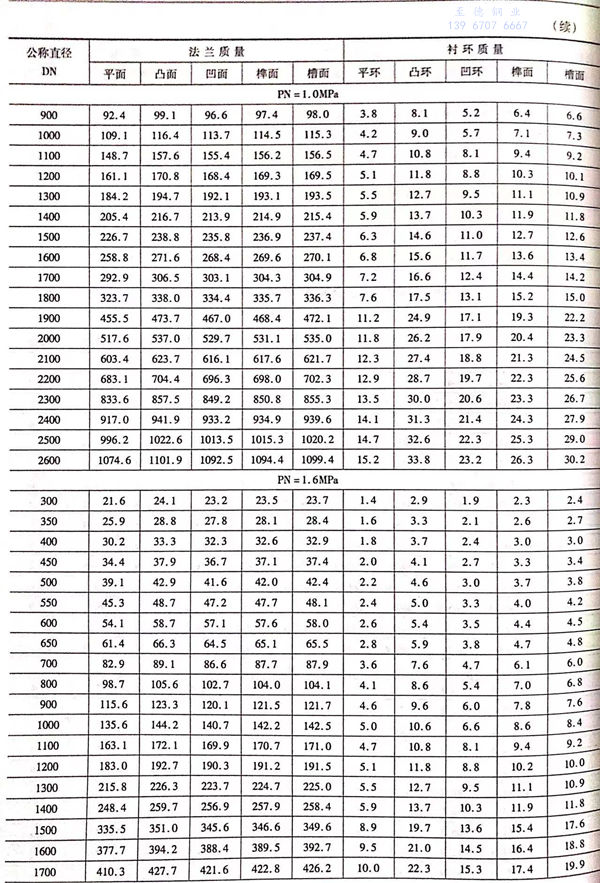

7. 长颈对焊法兰及其衬环质量见表 8-10 。


8. 长颈对焊法兰总高度H修正值见表 8-11 。
