一、对焊法兰型式与尺寸
1. 用PN标记的对焊钢制管法兰

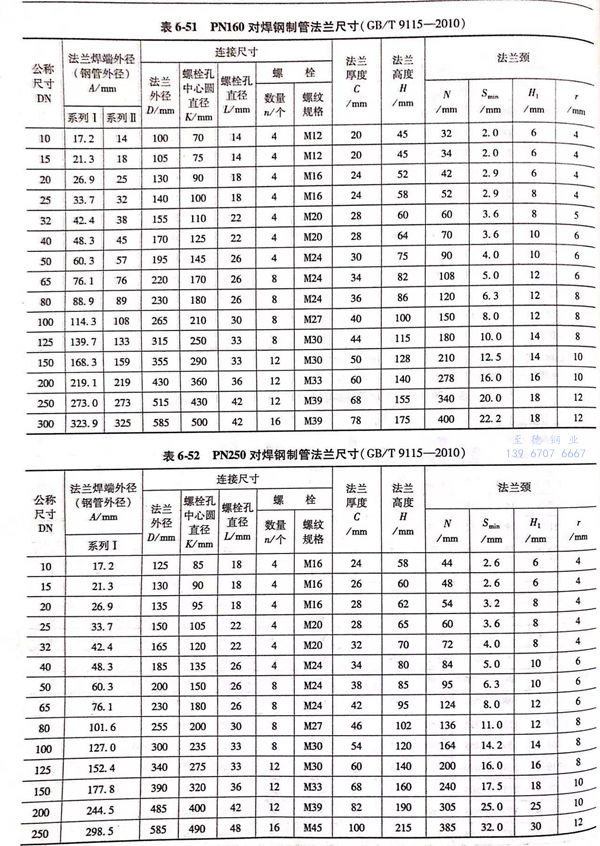

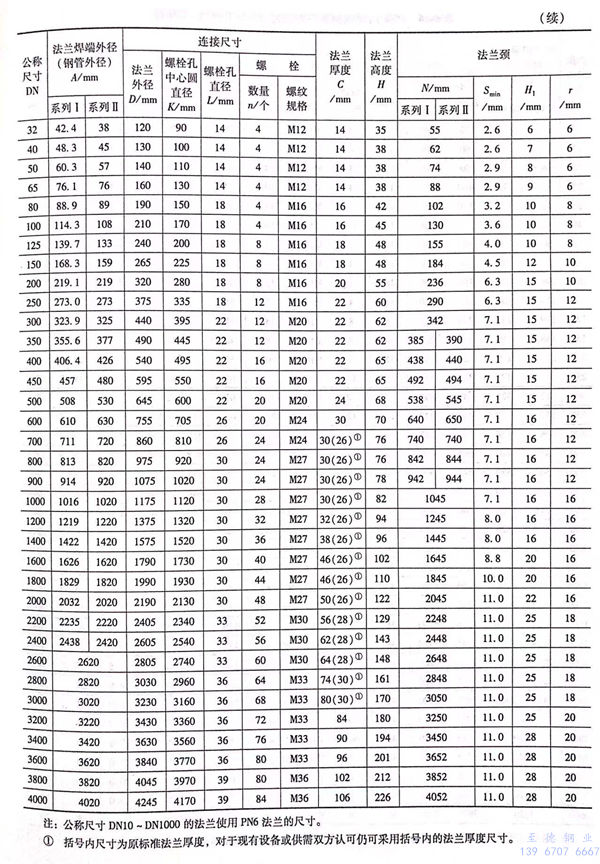

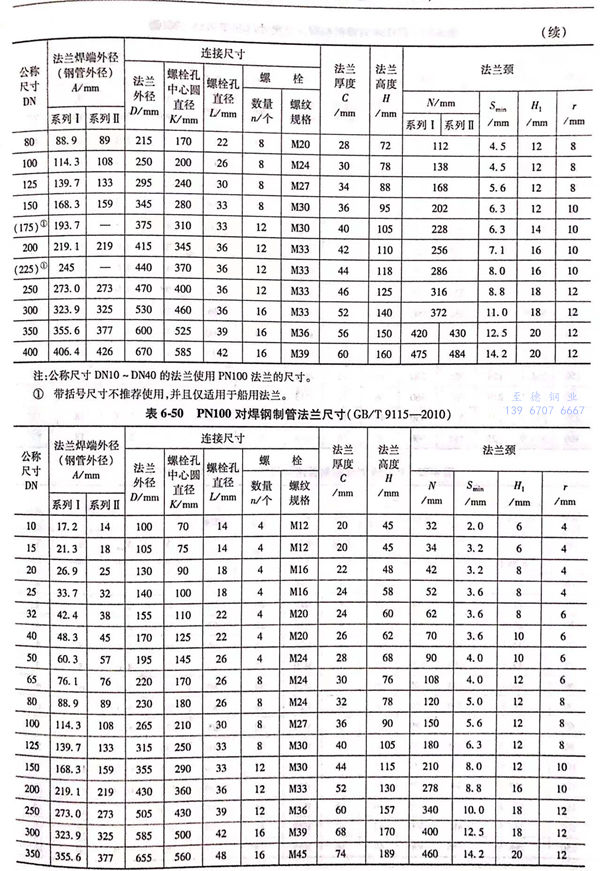

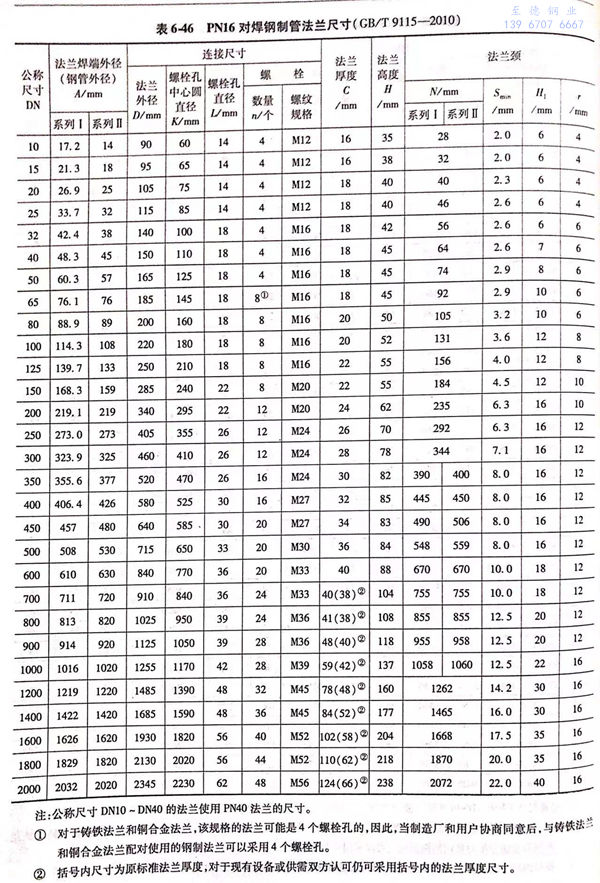

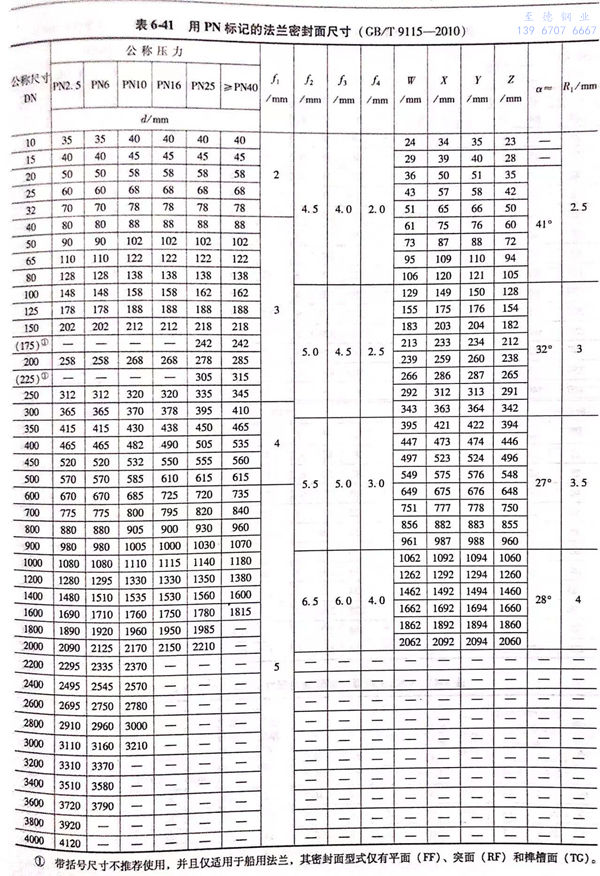

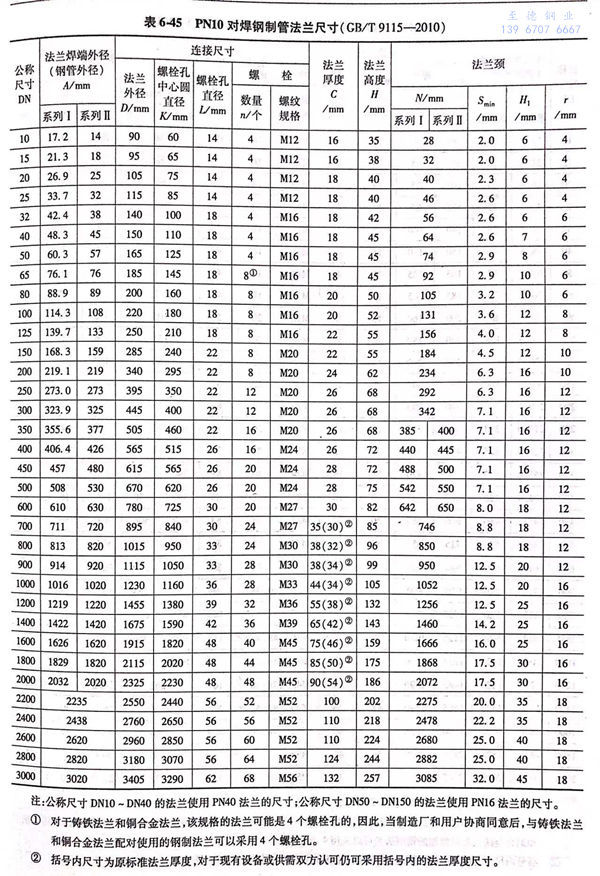

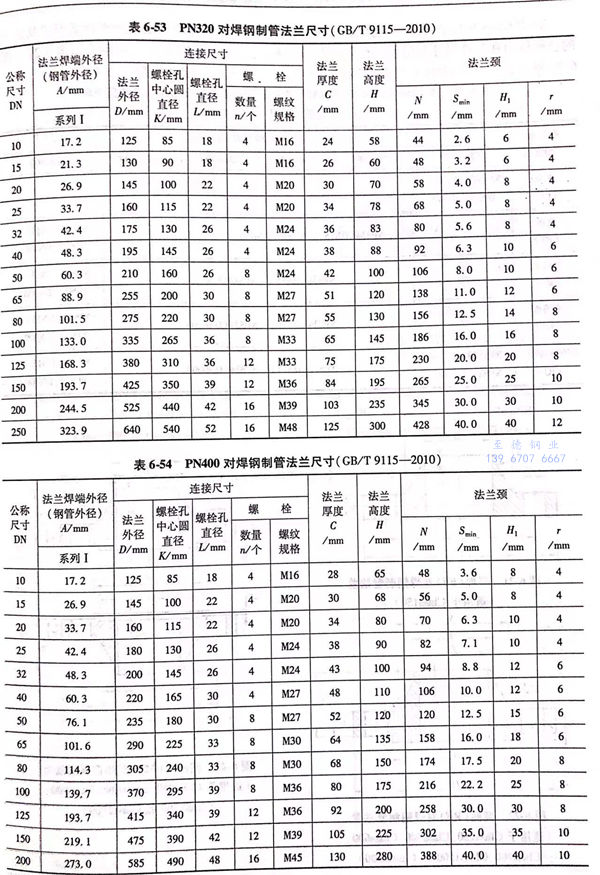

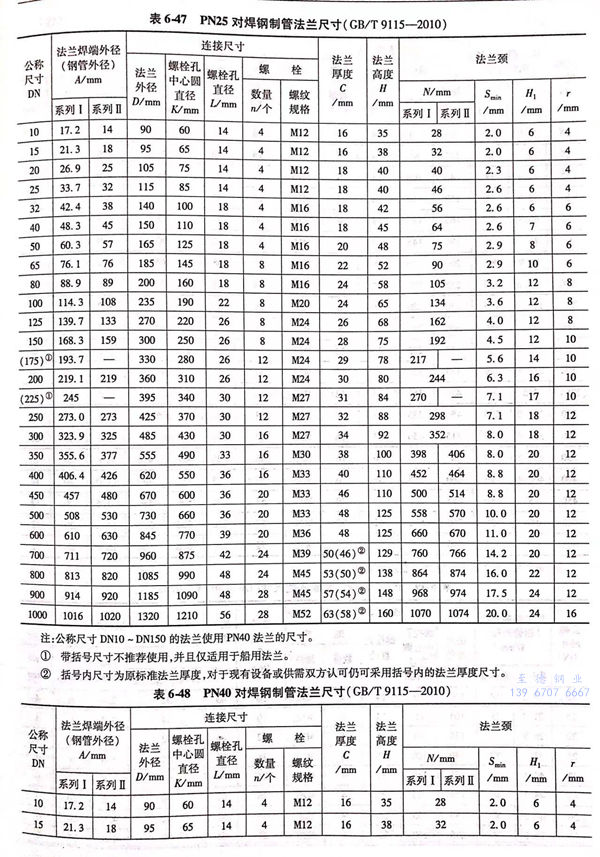

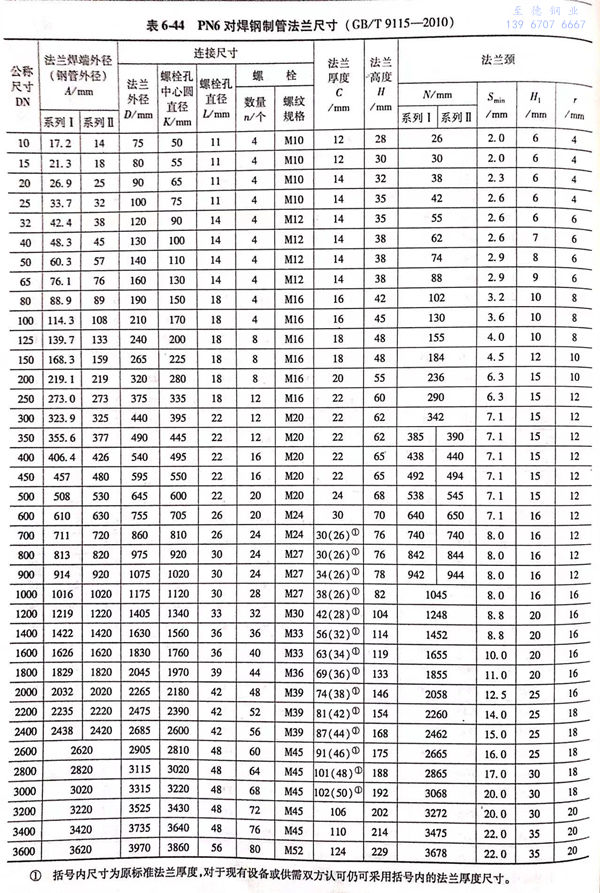

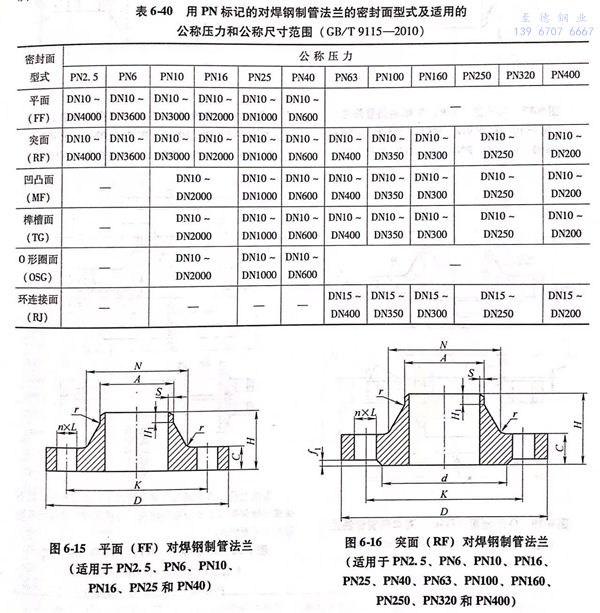

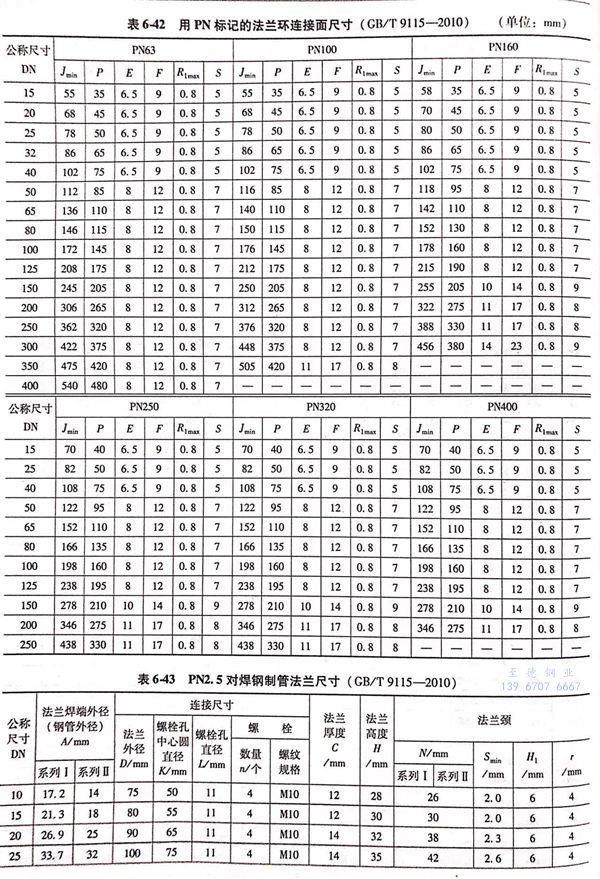

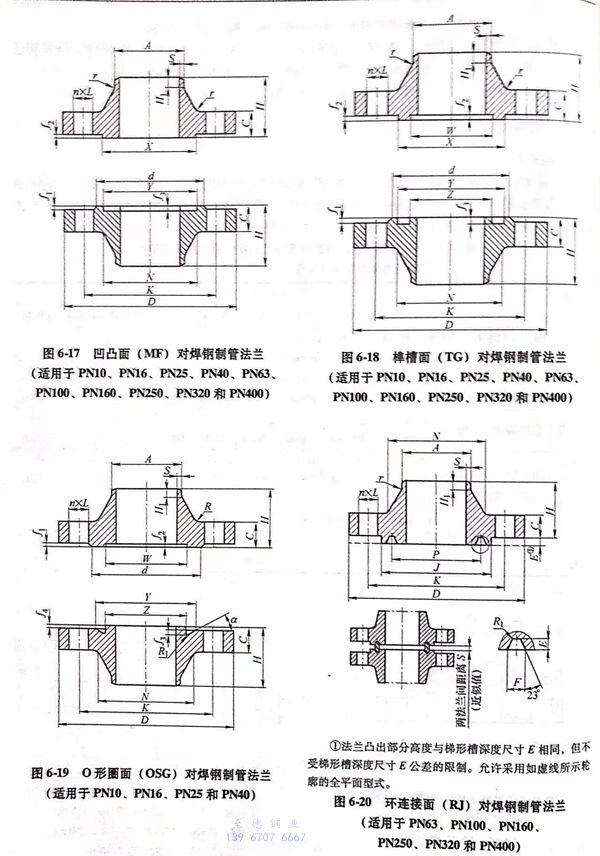

用PN标记的对焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-40;用PN标记的对焊钢制管法兰的型式如图6-15~图6-20所示，法兰密封面尺寸见表6-41和表6-42，法兰结构尺寸见表6-43~表6-54。
2. 用Class标记的对焊钢制管法兰

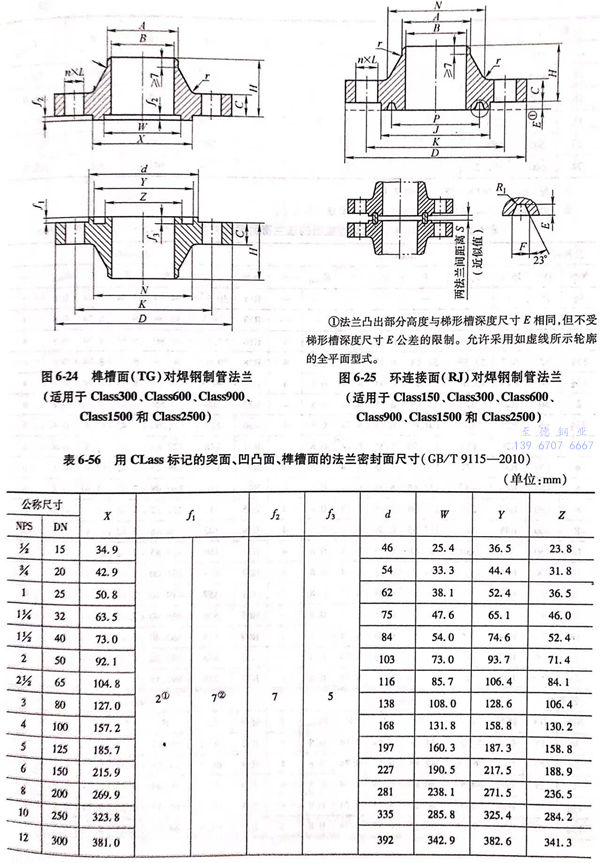

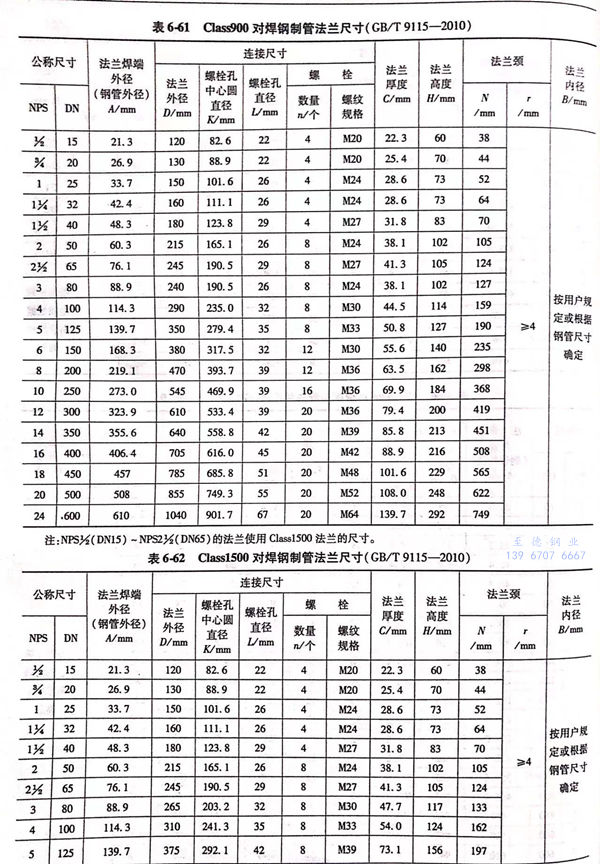

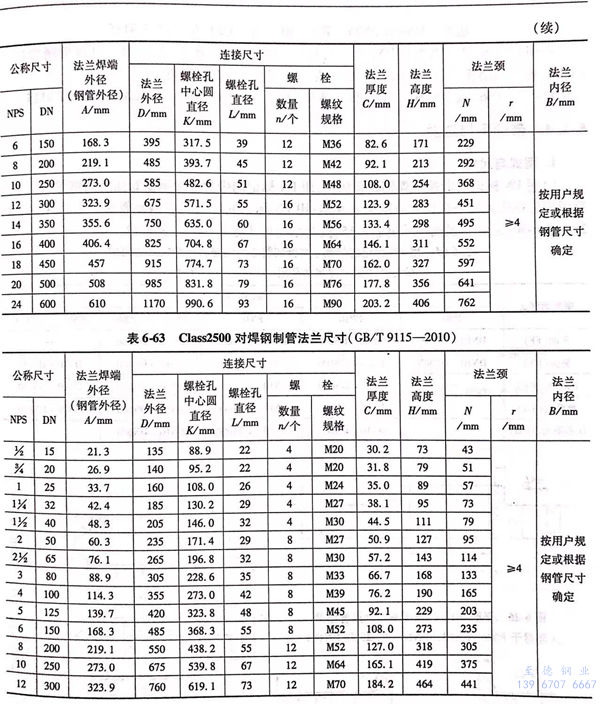

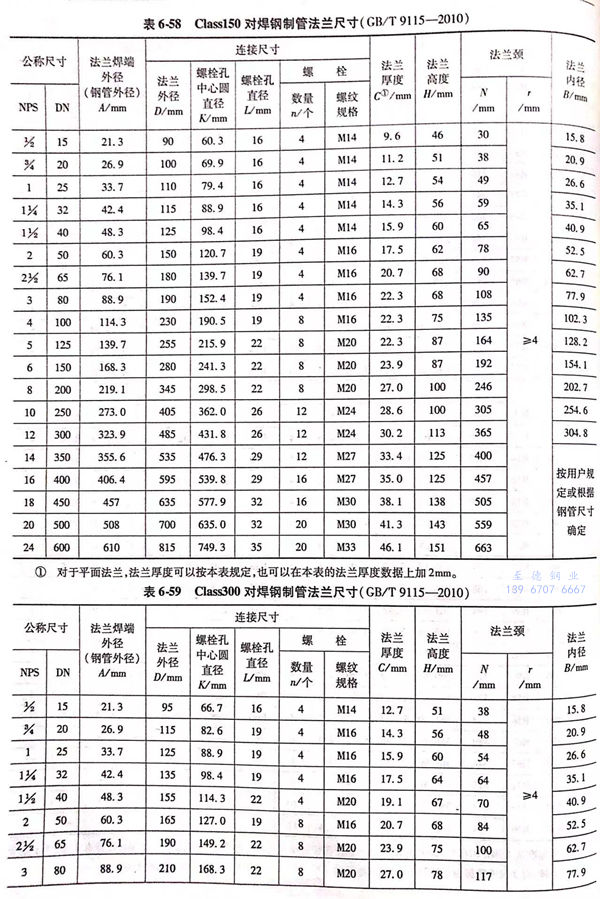

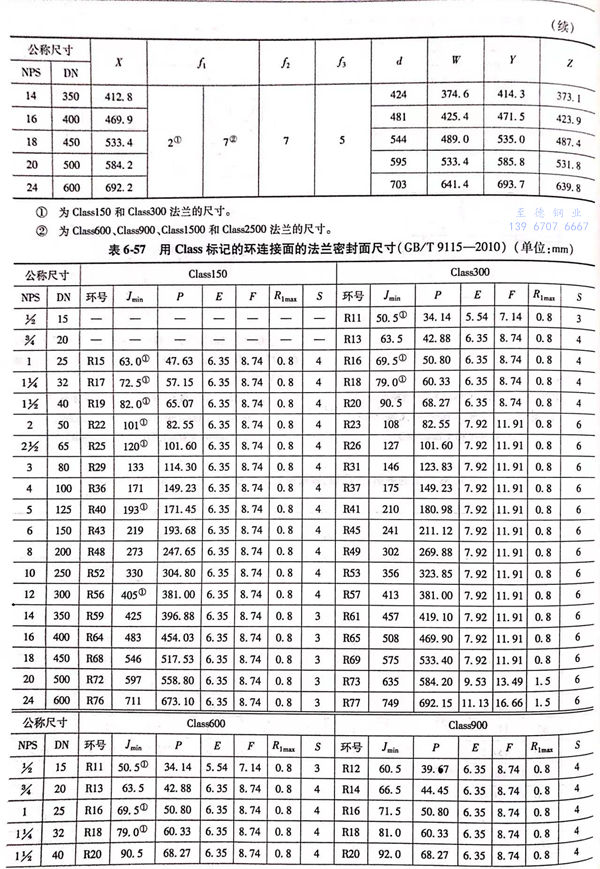

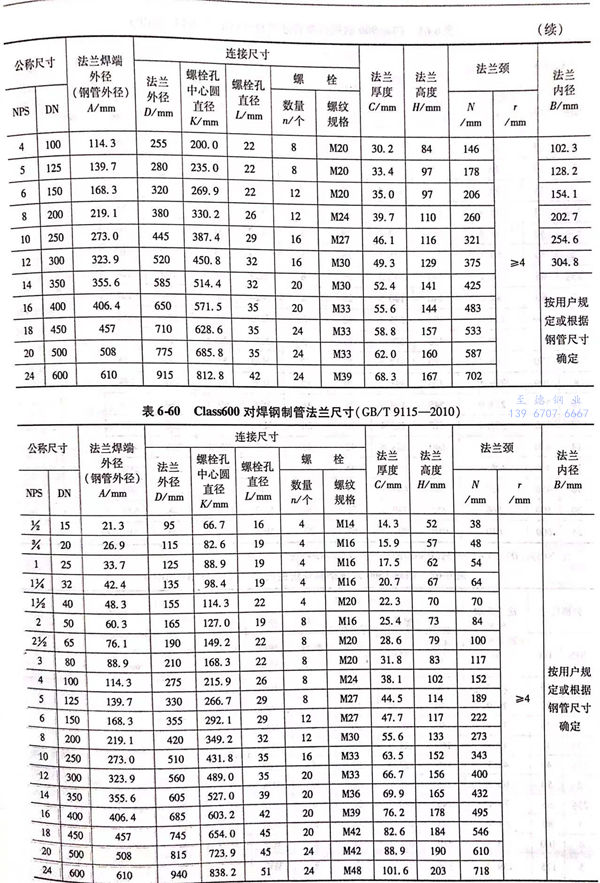

用Class标记的对焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-55;用Class标记的对焊钢制管法兰的型式如图6-21~图6-25所示，法兰密封面尺寸见表6-56和表6-57,法兰结构尺寸见表6-58~表6-63。
二、对焊法兰标记
1. 对焊钢制管法兰应按下列规定进行标记： 公称尺寸 → 公称压力 → 法兰型式代号（WN） → 密封面型式代号 → 配管系列 → 管表号（可省略）→ 材料代号 → 标准编号
2. 标记示例
示例 1 : 公称尺寸DN400、公称压力PN25、突面（RF)对焊钢制管法兰（WN)、配用米制管（系列Ⅱ)、材料为Q235A,其标记为： 法兰 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115
示例 2 : 公称尺寸NPS6(DN150)、公称压力Class900、环连接面（RJ)对焊钢制管法兰（WN)、配用英制管、管表号Sch120、材料为06Cr17Ni12Mo2, 其标记为：法兰 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
