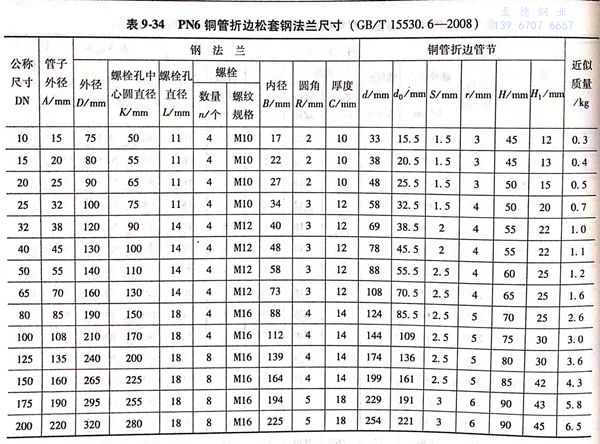

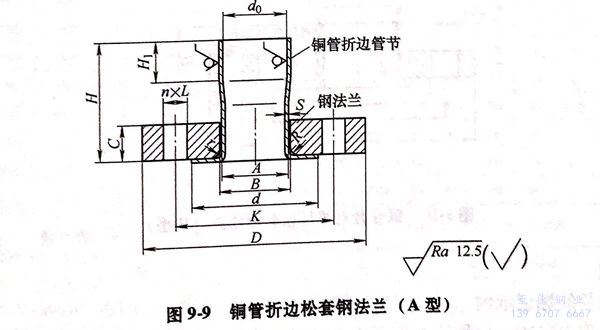

1. 铜管折边松套钢法兰（A型）的型式与尺寸见图9-9和表9-34.







标记示例：


标记示例见铜合金对焊环松套钢法兰的标记示例。

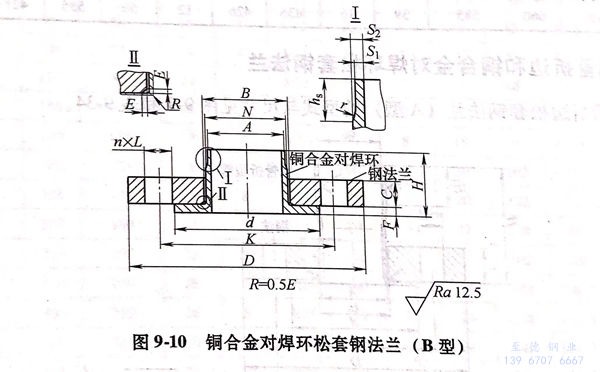

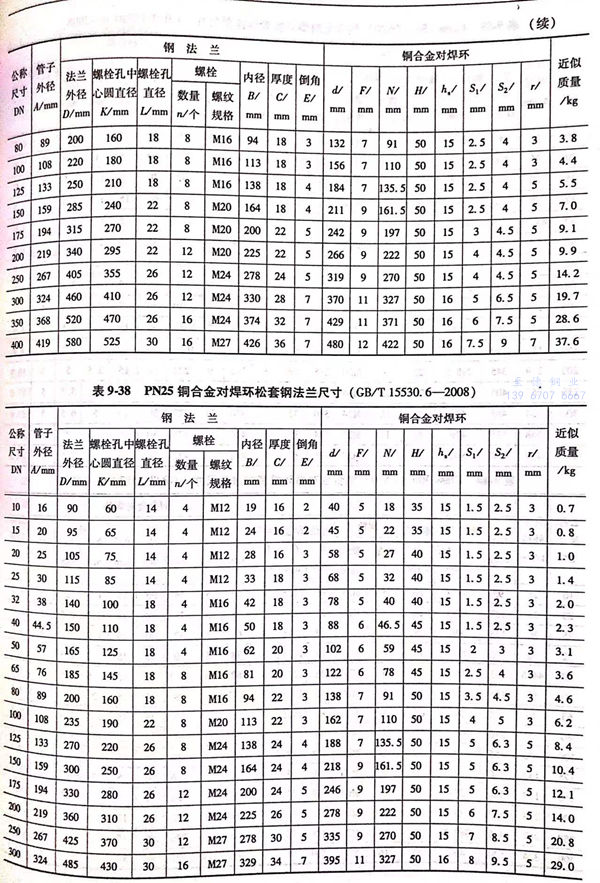

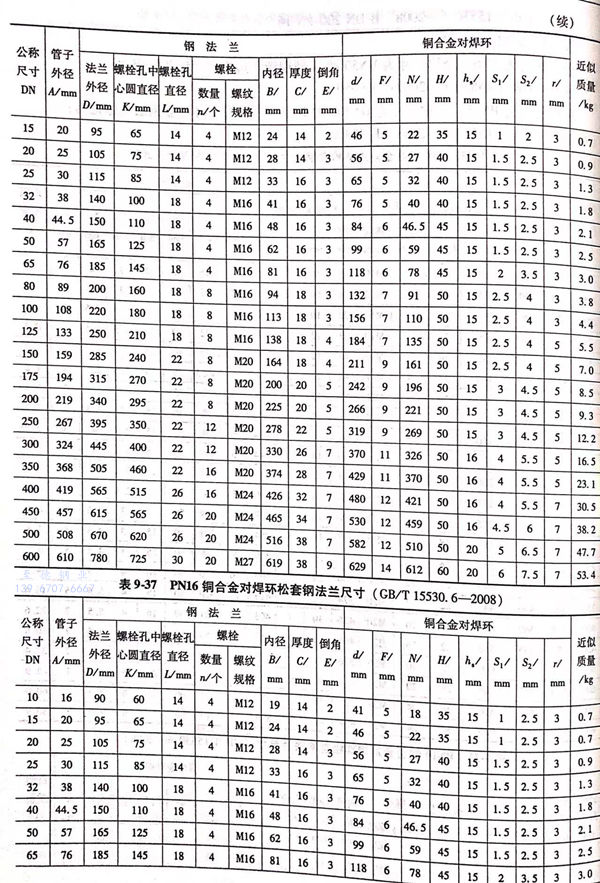

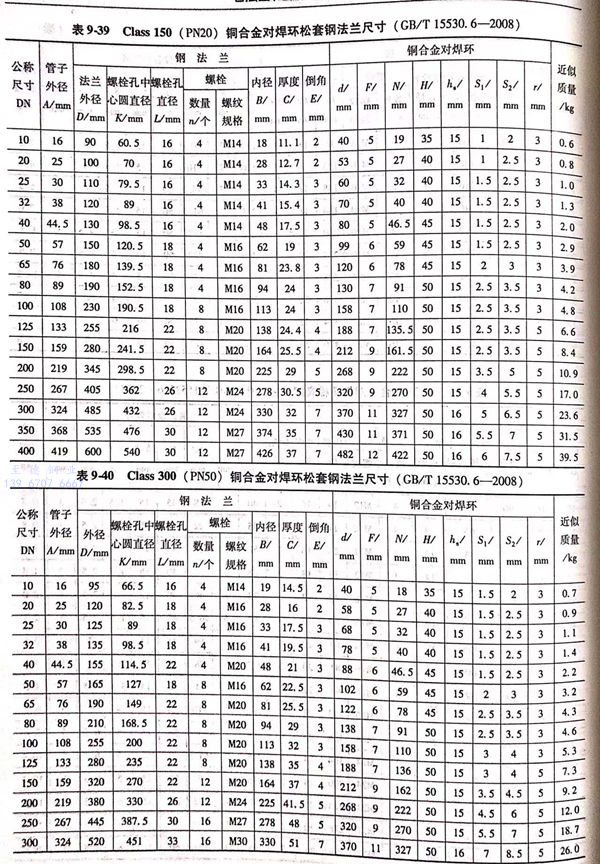

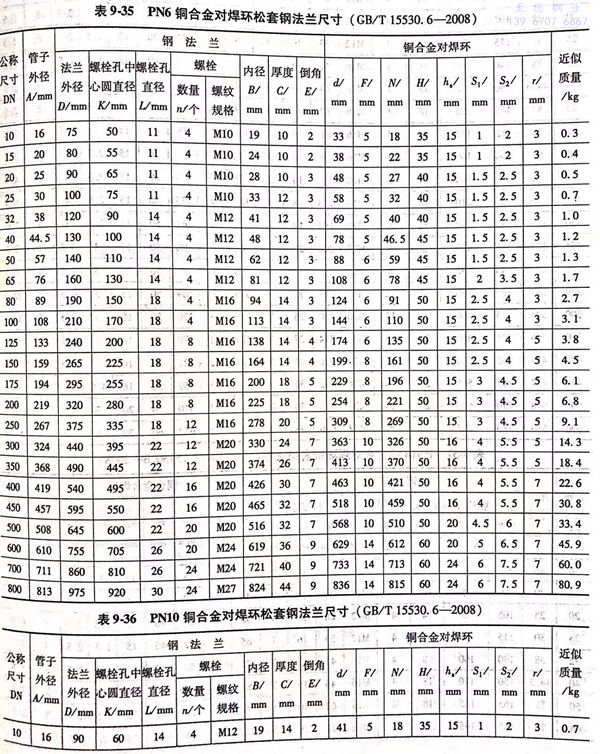

2. 铜合金对焊环松套钢法兰（B型）的型式与尺寸见图9-10和表9-35~表9-40.





标记示例


①. 通用法兰的标记示例


  公称尺寸为DN150, 公称压力为PN6的A型铜管折边松套钢法兰标记为： 法兰  GB/T 15530.6-2008  A  DN 150-PN 6


  公称尺寸为DN200, 公称压力为PN16的B型铜合金对焊环松套钢法兰标记为：法兰 GB/T 15530.6-2008 B DN 200-PN 16


②. 船用法兰标记示例


  公称压力为PN6, 公称尺寸为DN50的A型铜管折边松套钢法兰标记为：法兰 GB/T 15530.6-2008 A 6050


  公称压力为PN25, 公称尺寸为DN300的B型铜合金对焊环松套钢法兰标记为：法兰 GB/T 15530.6-2008 B 25300
