一、管法兰连接用紧固件长度计算计算公式
1. 用Class 标记的法兰（美洲体系法兰）
a. 平面法兰和突面法兰
螺栓长度：ι=2(C+ΔC)+m+z+Δι+t （适用于Class≤150的平面和突面法兰）
螺柱长度：ι=2(C+ΔC)+2m+2z+Δι+t （适用于除Class≤300的突面法兰）
螺柱长度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （适用于Class≥600的突面法兰）
b. 松套法兰
螺栓长度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （适用于Class≤150的对焊环带颈松套法兰和翻边环松套法兰）
螺栓长度：ι=2(C+ΔC)+2F+m+z+Δι+t （适用于Class≤150的对焊环和平焊环板式松套法兰）
螺柱长度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （适用于所有对焊环带颈松套法兰）
螺柱长度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （适用于所有对焊环和平焊环板式松套法兰）
c. 凹凸面和榫槽面法兰
螺柱长度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （适用于所有凹凸面和榫槽面法兰）
d. 环连接面法兰
螺栓长度：ι=2(C+ΔC+E)+S+2m+2z+Δι （适用于所有环连接面法兰）
2. 用PN标记的法兰（欧洲体系法兰）
a. 平面法兰和突面法兰
螺栓长度：ι=2(C+ΔC)+m+z+Δι+t （适用于PN≤16的平面和突面法兰）
螺柱长度：ι=2(C+ΔC)+2m+2z+Δι+t （适用于所有的突面法兰）
b. 松套法兰
螺栓长度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （适用于PN≤1.6的对焊环带颈松套法兰和翻边环松套法兰）
螺栓长度：ι=2(C+ΔC)+2F+m+z+Δι+t （适用于PN≤16的对焊环和平焊环板式松套法兰）
螺柱长度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （适用于所有对焊环带颈松套法兰）
螺柱长度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （适用于所有对焊环和平焊环板式松套法兰）
c. 凹凸面和榫槽面法
螺柱长度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （适用于所有凹凸面和榫槽面法兰）
d. 环连接面法兰
螺柱长度：ι=2(C+ΔC+E)+S+2m+2z+Δι （适用于所有环连接面法兰）
式中：
ι--紧固件（六角头螺栓、双头螺柱和全螺纹螺柱）长度（见图10-6~图10-8);
C-法兰厚度，数值按相应的法兰标准确定，单位为毫米（mm);
ΔC-法兰厚度偏差，数值按相应的法兰标准确定，单位为毫米（mm);
f-突面法兰的突面高度，数值按相应的法兰标准确定，单位为毫米（mm);
f1、f2－凹凸面、榫槽面法兰的凸面、榫面高度，数值按相应的法兰标准确定，单位为毫米（mm);
F-对焊环和平焊环板式松套法兰的焊环厚度，数值按相应的法兰标准确定，单位为毫米（mm);
t2-对焊环带颈松套法兰的对焊环厚度，数值按用户订货要求确定，单位为毫米（mm);
S2-翻边环松套法兰的翻边环厚度，数值按相应的法兰标准确定，单位为毫米（mm);
E-环连接面法兰的凸台高度，数值按相应的法兰标准确定，单位为毫米（mm);
S-环连接面法兰间近似距离，数值按表10-11或表10-12(或相应的法兰标准）确定，单位为毫米（mm);
m-螺母最大厚度，数值按表10-13确定，与螺栓配合时用m1,与螺柱配合时用m2,单位为毫米（mm);
z-紧固件倒角端长度，数值按表10-13确定，单位为毫米（mm);
Δι-螺栓或螺柱的长度偏差，数值按表10-14 确定，单位为毫米（mm);
t-垫片厚度，一般取t=3mm.
二、管法兰连接用紧固件长度技术有关参数
1. 法兰厚度偏差应为正值，其数值按相关标准的规定。

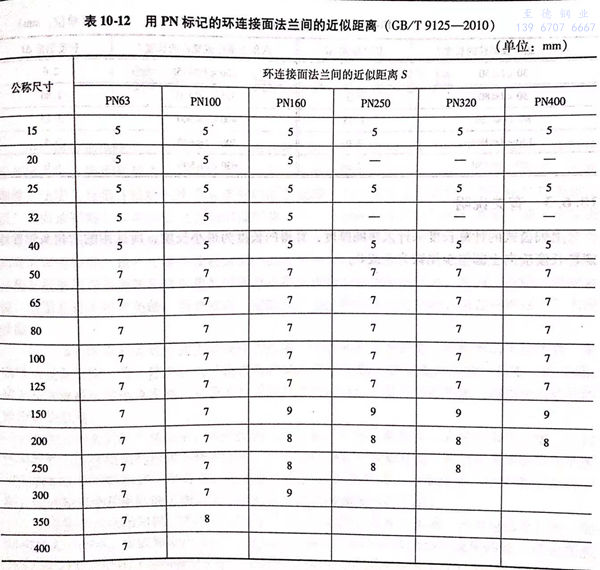

2. 环连接法兰间的近似距离见表10-11和表10-12.

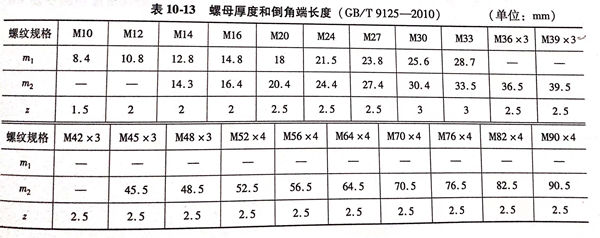

3. 螺母最大厚度、紧固件倒角端长度见表 10-13。

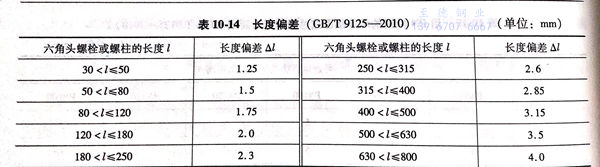

4. 六角螺栓或螺柱的长度偏差见表 10-14。
三、管法兰连接用紧固件长度计算有关说明
上列公式的计算长度未计入垫圈厚度，算得的长度为最小长度，所选用的六角头螺栓或螺柱长度应向上圆整至尾数为5或0。
