金属冲齿板柔性石墨复合垫片是由冲齿的金属齿板或冲孔金属芯板与柔性石墨粒子复合压制而成的密封垫片，它通常由金属冲齿板与柔性石墨板材复合成的柔性石墨复合增强板裁制成所需的形状。这种垫片可制成带不锈钢或碳钢内包边或外包边的形式。垫片的主要特点是：有良好的耐高、低温，耐腐蚀，耐辐射等性能，强度高，能在高压工况下使用，安装时所需的预紧力比使用金属垫片或金属缠绕垫片的小。由于柔性石墨具有可塑性和良好的充填性，使用这种垫片时对相配法兰密封面不需要进行精密加工，对法兰密封面上制有“水线”的沟槽也能适应，相对来说比较经济。
金属冲齿板柔性石墨复合垫片主要用于各种管道、阀门、泵、压力容器、换热器等法兰连接处的密封部位。这种垫片的使用温度范围为-200~800℃;最高使用压力为11.0MPa;最小预紧比压y=30MPa;垫片系数m=2.
一、型式、尺寸与公差
1. 垫片型式与代号

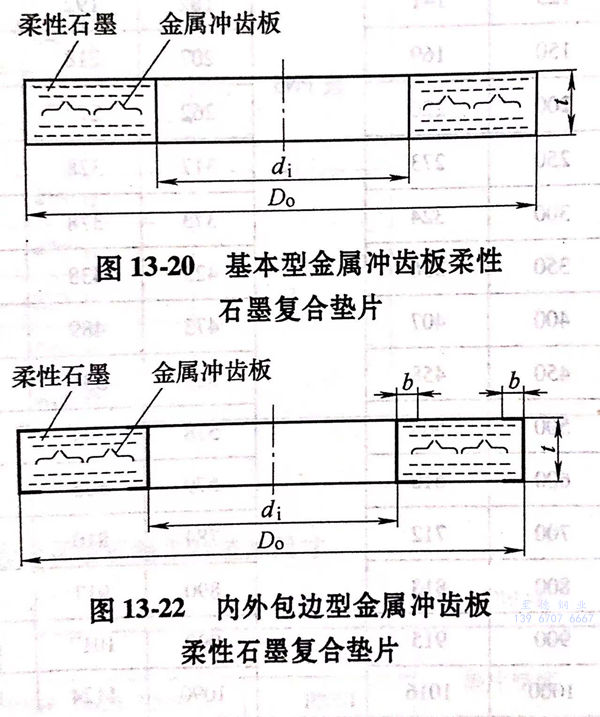

a. 基本型金属冲齿板柔性石墨复合垫片的形式如图13-20所示，代号为A.

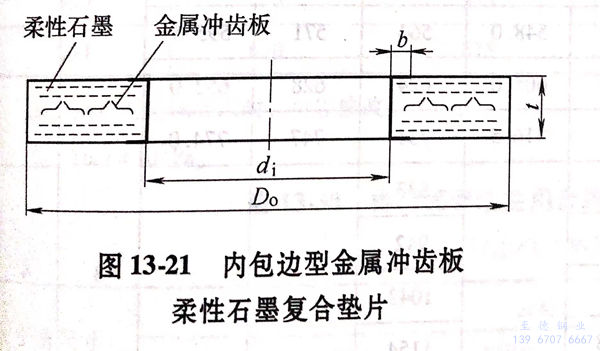

b. 内包边型金属冲齿板柔性石墨复合垫片的形式如图13-21所示，代号为B。
c. 内外包边型金属冲齿板柔性石墨复合垫片的形式如图13-22所示，代号为C。
d. 与垫片相配合的法兰密封面代号按GB/T9112-2010《钢制管法兰 类型与参数》的规定。
2. 垫片尺寸

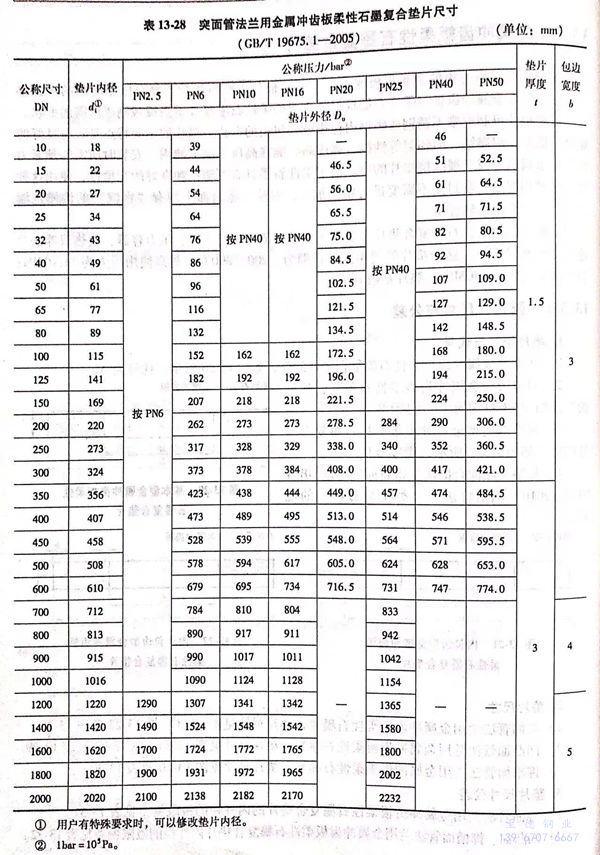

a. 突面管法兰用金属冲齿板柔性石墨复合垫片尺寸见图13-20~图13-22及表13-28.

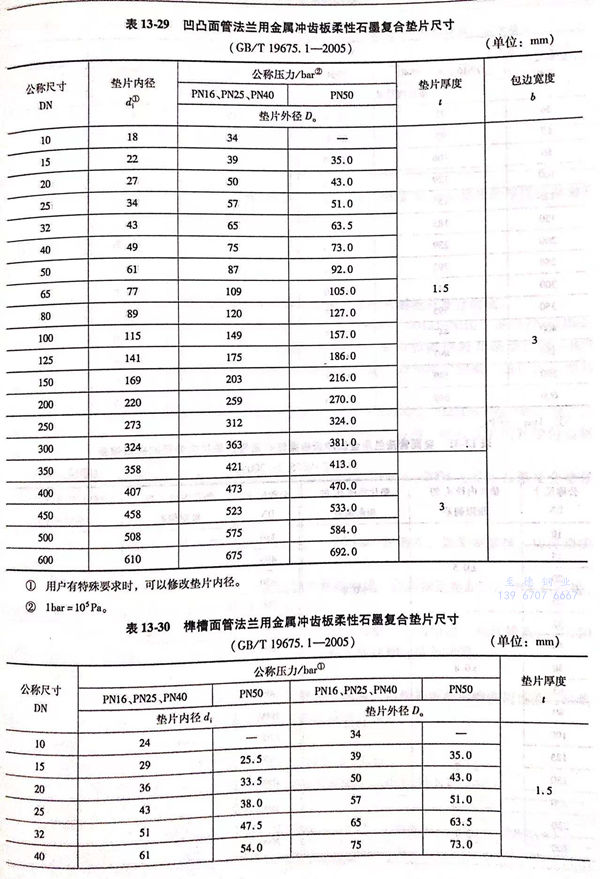

b. 凹凸面管法兰用金属冲齿板柔性石墨复合垫片尺寸见图13-20~图13-22及表13-29.
c. 榫槽面管法兰用金属冲齿板柔性石墨复合垫片尺寸见图13-20及表13-30.
3. 垫片尺寸公差

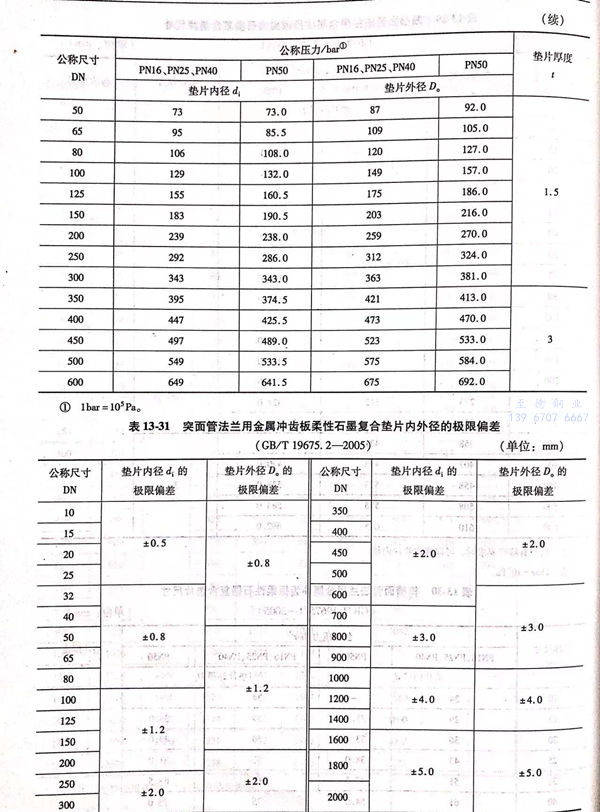

a. 突面管法兰用金属冲齿板柔性石墨复合垫片的内外径的极限偏差见表13-31.

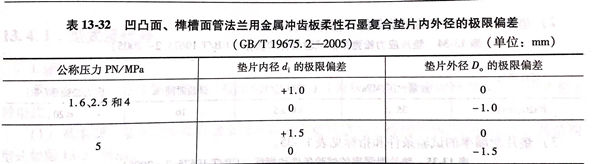

b. 凹凸面、榫槽面管法兰用金属冲齿板柔性石墨复合垫片内外径的极限偏差见表13-32.
c. 厚度为1.5mm垫片的厚度极限偏差为±0.15mm;厚度为3mm垫片的厚度极限偏差为±0.20mm.同一垫片的厚度差不应大于0.15mm.
二、技术要求
1. 材料
a. 金属冲齿板柔性石墨复合垫片由金属冲齿板与柔性石墨板材复合而成。
b. 常用金属冲齿板材料为低碳钢和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等。其性能应符合 GB/T 2520-2008《冷轧电镀锡钢板及钢带》和GB/T3280-2007《不锈钢冷轧钢板和钢带》等相应标准的规定。经与用户协商，也可以采用其他冲齿板材料。
c. 常用包边材料为06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等。其性能应符合GB/T 3280-2007等相应标准的规定。经与用户协商，也可以采用其他包边材料。
d. 金属冲齿板柔性石墨复合板材的性能应符合JB/T 6628-2008《柔性石墨复合增强（板）垫》的规定。
2. 制造
a. 垫片应由整张复合板切割制成。外径大于1000mm的垫片，如需要拼接，应征得需方同意。
b. 厚度3mm的垫片可由厚度1.5mm的垫片粘贴而成，但应保证粘贴后的垫片在运输、储存和安装使用过程中不发生分层和错位现象。
c. 垫片包边应平整，公称尺寸小于或等于DN150的垫片，内包边不允许接头；DN150以上的垫片，内包边只允许有一个接头。焊点不应有未熔合和过熔等缺陷。
3. 外观
垫片表面应平整、无翘曲变形，不允许有裂纹、褶皱、划伤等可能影响使用性能的缺陷存在。边缘切割应整齐，金属冲齿板与柔性石墨层应结合良好。
4. 性能

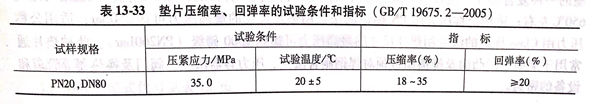

a. 垫片的压缩率和回弹率的试验条件和指标见表13-33.
b. 垫片应力松弛率的试验条件和指标见表 13-34。
c. 垫片泄漏率的试验条件和指标见表 13-35。
三、标记

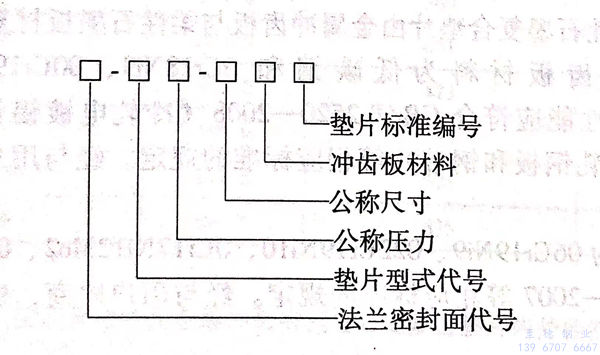

1. 标记方法
2. 标记示例
a. PN10,DN100,金属冲齿板材料为06Cr19Ni9的突面管法兰用内外包边型柔性石墨复合垫片，标记为：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005
b. PN25,DN200,金属冲齿板材料为06Cr19Ni9的凹凸面管法兰用内包边型柔性石墨复合垫片，标记为：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005
c. PN50,DN300,金属冲齿板材料为06Cr19Ni9的榫槽面管法兰用基本型柔性石墨复合垫片，标记为：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
