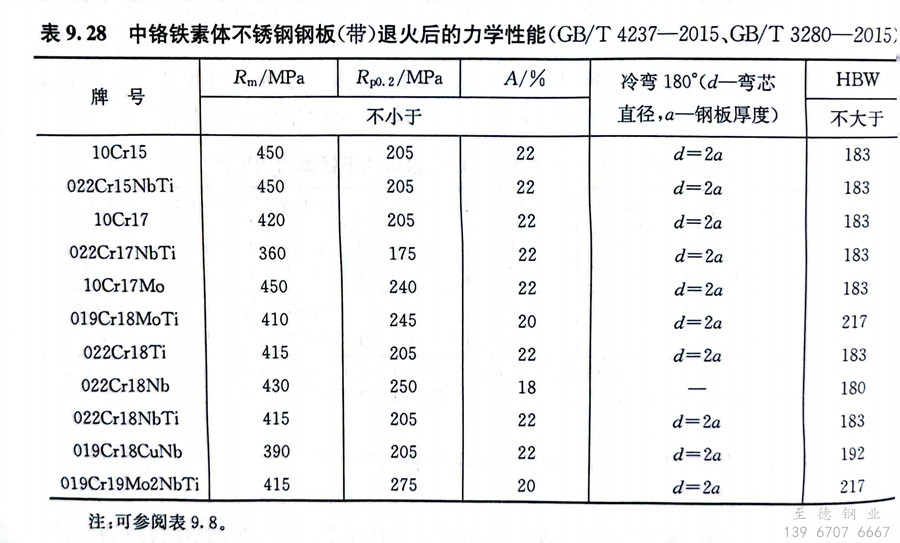

10Cr15是一种中铬铁素体不锈钢，有良好的耐蚀性和较好的焊接性。该钢的始锻温度为1040～1120℃，终锻温度为705～790℃，锻后空冷，退火温度为780～850℃，快冷或缓冷，退火后的力学性能见表9.28。
10Cr15不锈钢用于建筑内装饰、重油燃烧室部件、家庭用具、家用电器部件。该钢的韧脆转变温度在室温以上，对缺口敏感，不适于做室温以下的承载零件。
10Cr17 不锈钢是一种耐蚀性良好的通用钢。该钢易于热加工，适合的热变形温度为1050～1150℃，为了获得细的晶粒和较好的塑性，热变形终止温度应小于800℃并尽量低，同时在此温度下应有足够的变形量。该钢退火温度为780～800℃，空冷，其退火后的力学性能见表9.28。
10Cr17 不锈钢可以焊接，在碳含量较高而铬含量较低时，其组织结构为铁素体十少量珠光体或铁素体十碳化物。由于它的韧脆转变温度在室温以上，且对缺口敏感，不适宜制作室温以下承受载荷的设备和部件，通常使用的钢材截面尺寸不允许超过4mm。
10Cr17 不锈钢有晶间腐蚀倾向，其敏化温度范围在400～600℃，在700～850℃进行稳定化处理，敏化消失。在10Cr17钢中加入5wc～0.80％的Ti可以抑制其晶间腐蚀倾向。
10Cr17 不锈钢在大气、水蒸气等介质中具有不锈性，当介质中含有较多氯离子时，则耐锈性不足，在氧化性类溶液中有良好的耐蚀性，尤其在稀硝酸中。该钢主要用于生产硝酸、氨酸的化工设备，也可用于制造食品和酿酒的设备、管道，薄板广泛用于建筑内装修、日用办公设备、厨房器具、汽车装修、气体燃烧器等。
