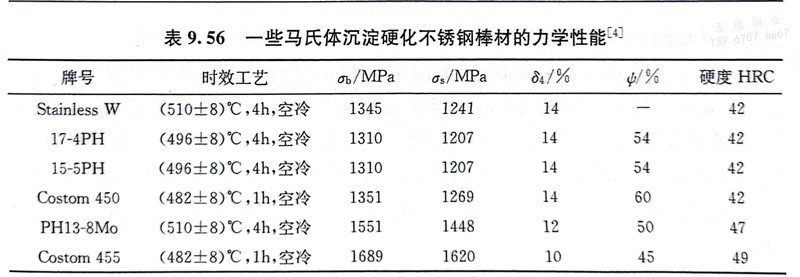

05Cr15Ni5Cu4Nb、15-5PH 不锈钢较之17-4PH钢有略低的铬含量和略高的镍含量，可以克服其不足之处，可以消除钢中的δ相，在淬火后可以获得全马氏体组织。该钢的热处理制度与17-4PH钢相同，热处理后所获的力学性能也相同，但15-5PH不锈钢大截面钢材的纵横向塑性的差别很小。15-5PH不锈钢经真空重熔后的大截面钢材可获得从表面到心部及纵向与横向之间更为均匀一致的力学性能。
