0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢是一种马氏体沉淀硬化不锈钢，该钢易于调整强度级别，它的强度可通过变动热处理工艺予以调整。马氏体相变和时效处理形成沉淀硬化相是其主要强化手段。由于 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的低碳、高铬且含铜，故其耐蚀性较Cr13型及9Cr18不锈钢、1Cr17Ni2马氏体钢为好。此外，该钢衰减性能好，抗腐蚀疲劳及抗水滴冲蚀能力优于12％Cr马氏体钢，焊接工艺简便，易于加工制造，但较难进行深度冷成型。0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢主要应用于既要求具有不锈性又要求耐弱酸、碱、盐腐蚀的高强度部件。如汽轮机末级动叶片以及在腐蚀环境下，工作温度低于300℃的结构件。

一、化学成分

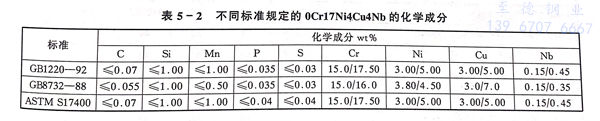

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的化学成分列于表5-2，在不同标准中，化学成分有所差别，与美国标准比较，磷低于美国标准水平。

二、室温力学性能

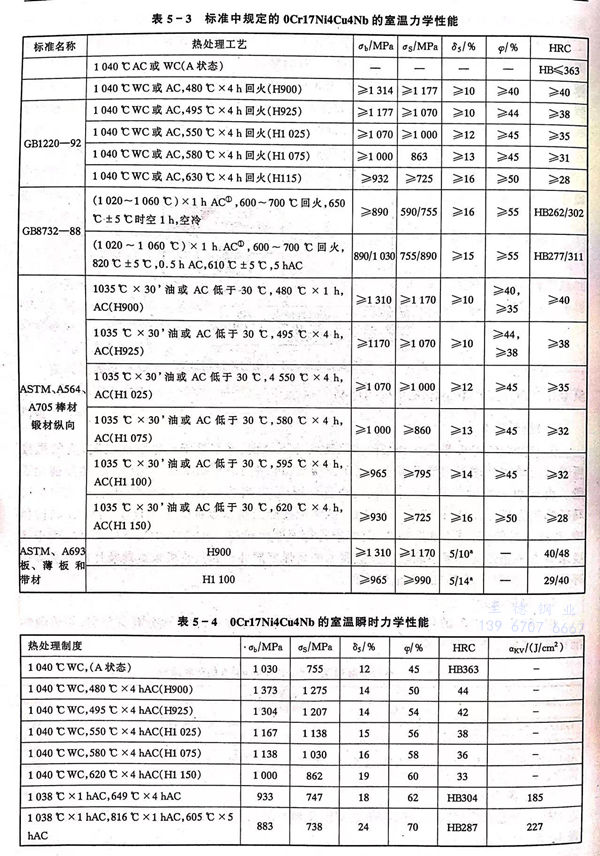

  标准中规定的 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的室温拉伸情况见表5-3。一些实测数据见表5-4和表5-5。

三、疲劳性能和断裂韧性

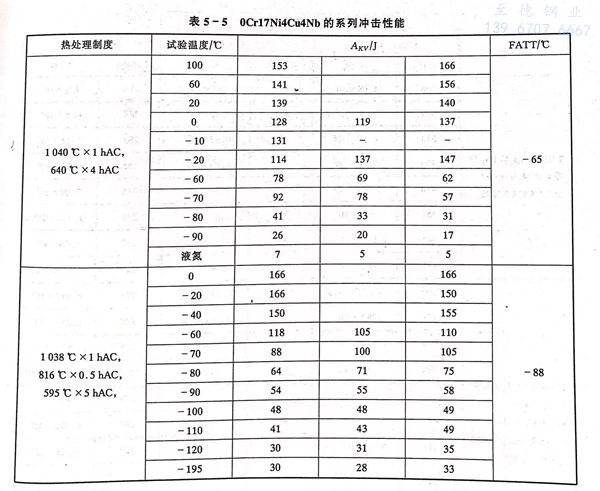

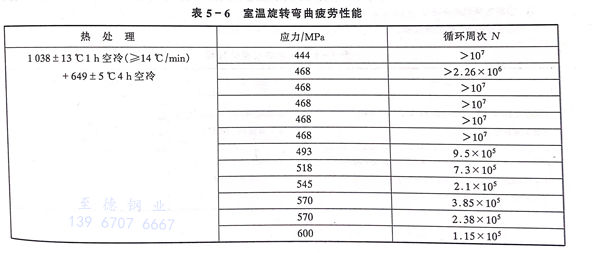

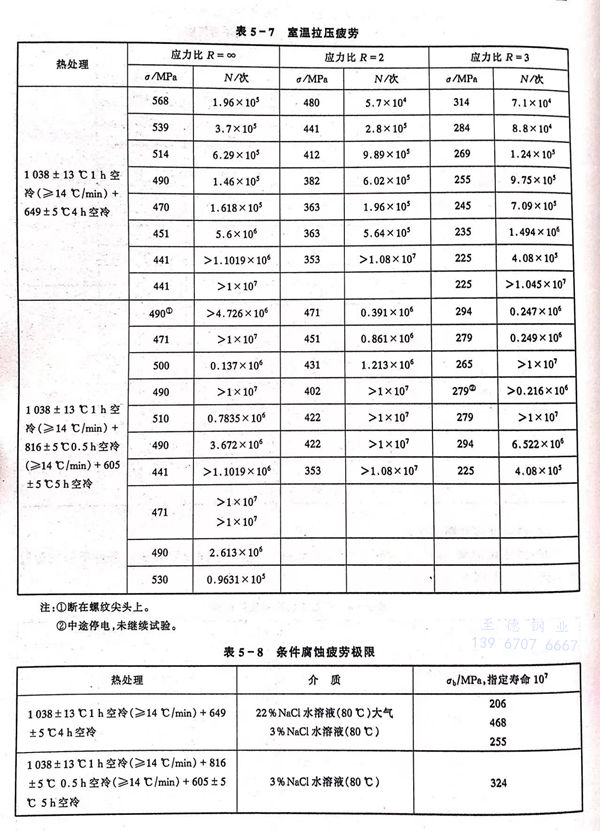

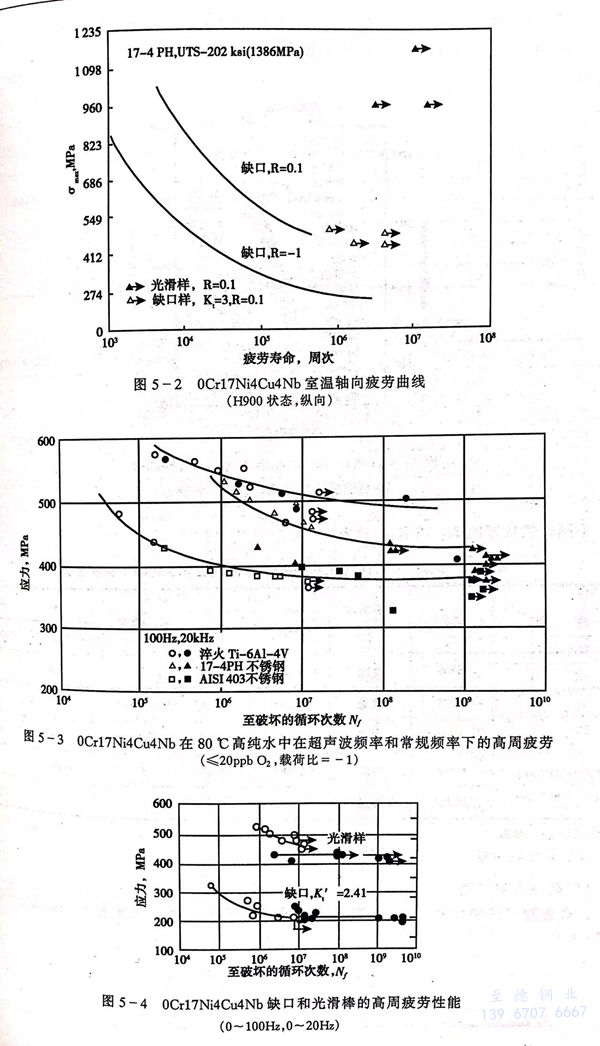

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的疲劳性能见表5-6至表5-8，在不同介质和试验条件下的疲劳行为见图5-2至图5-4。

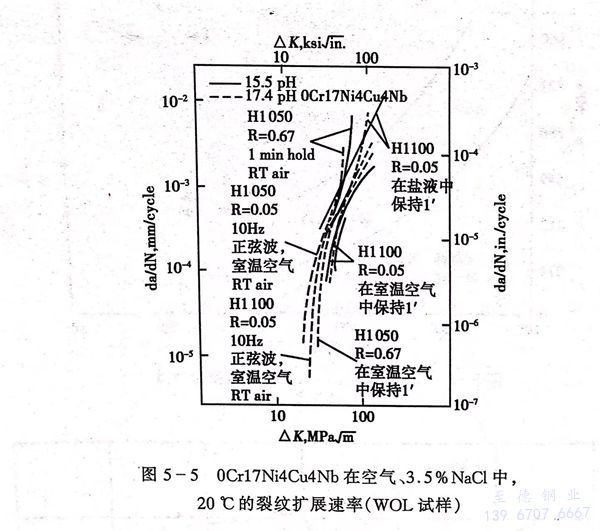

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的疲劳裂纹扩展速率见图 5-5。

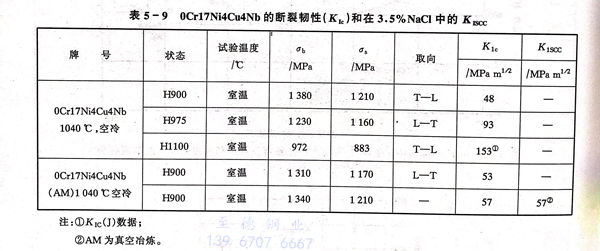

  不同时效状态的Kic 和 Kiscc 见表 5-9。

四、高温力学性能

 a. 高温瞬时拉伸性能

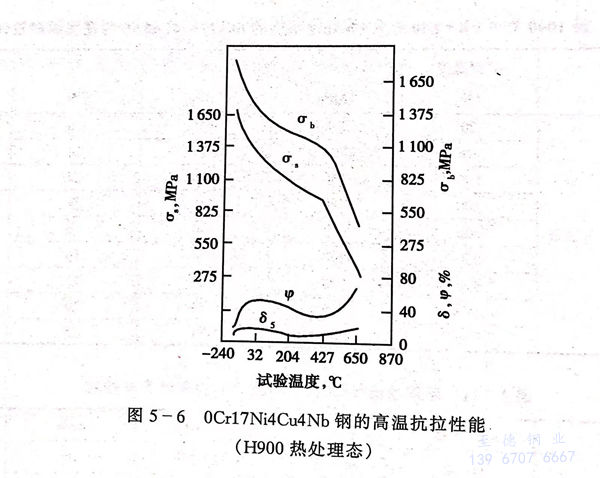

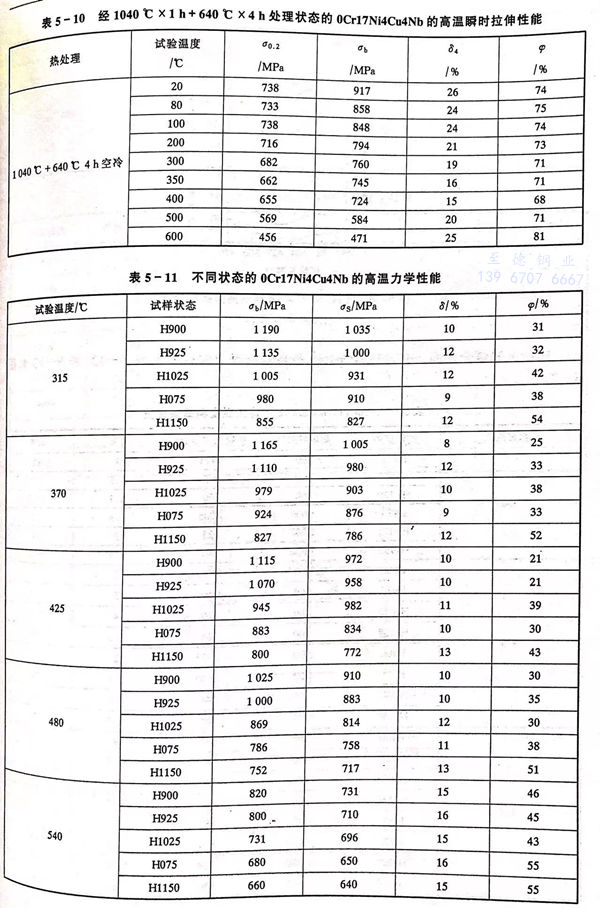

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH  锈钢的高温瞬时拉伸性能见表5-10、表5-11和图5-6。

 b. 持久和蠕变性能

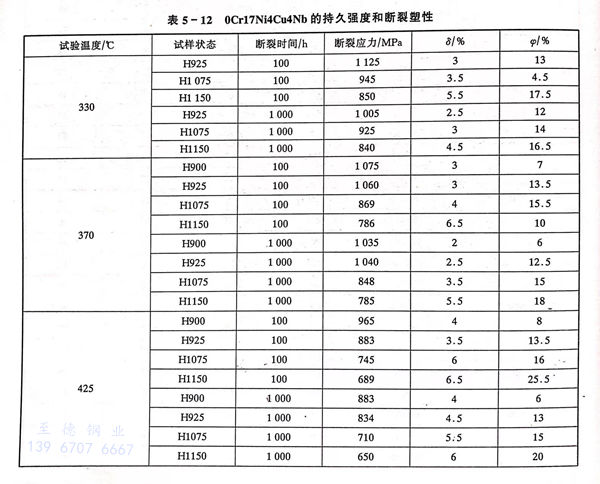

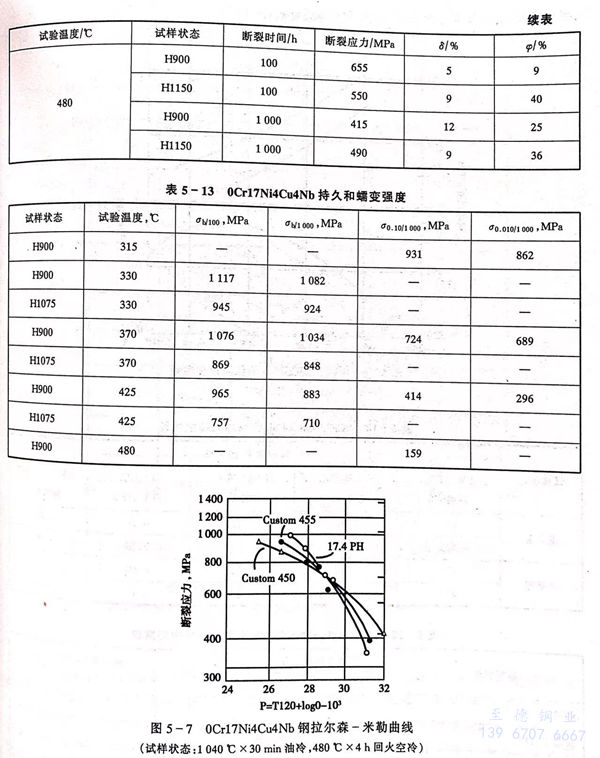

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的高温长时力学性能见表5-12、表5-13和图5-7。

五、低温力学性能

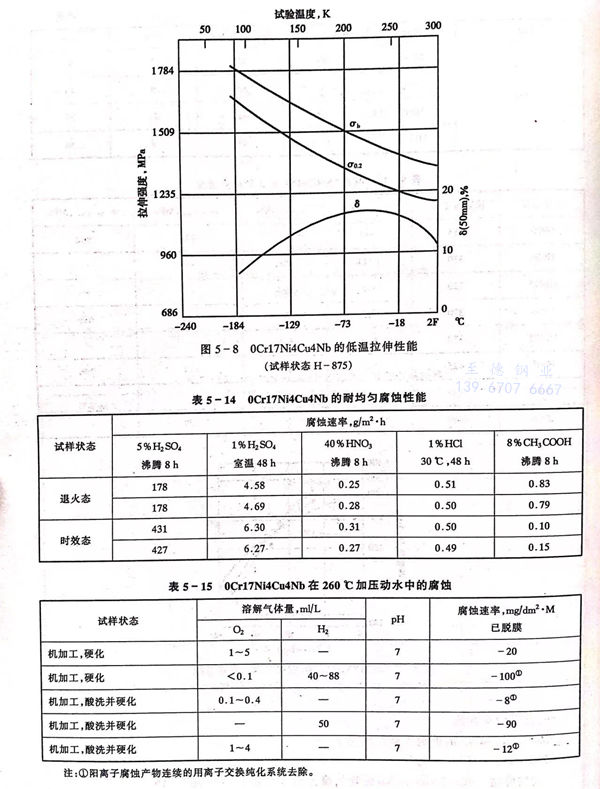

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的低温拉伸性能图5-8。

六、耐蚀性

 a. 均匀腐蚀

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的均匀腐蚀行为见表5-14、表5-15。

 b. 应力腐蚀

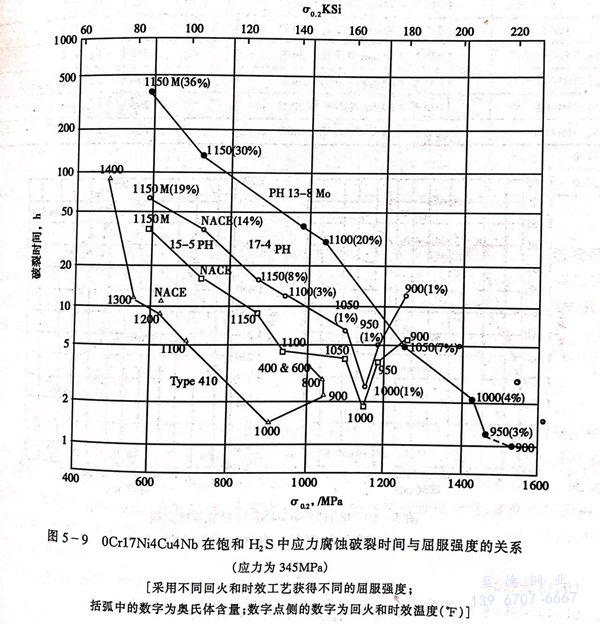

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢在硫化氢环境中的应力腐蚀和钢的屈服强度的关系见图 5-9 。

七、工艺性能

a. 热加工

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的热加工温度为1000～1170℃，对于大截面尺寸（≥75mm）或形状复杂的部件，热加工后应及时回炉加热到原热加工温度，随后缓慢冷却。

b. 热处理

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的相变临界点列于表5-16。热处理制度见表5-17。

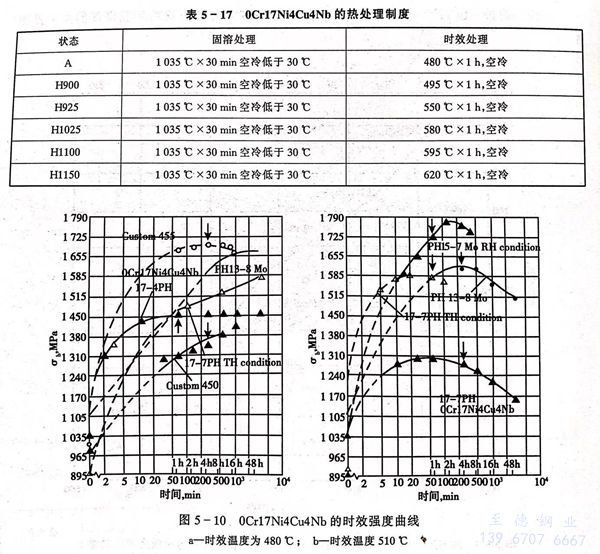

  在固溶后钢获得A状态（马氏体）后，随后可进行时效处理，亦可以在固溶后采用过时效处理后再重复固溶，而后热处理的方式。（0Cr17Ni4Cu4Nb）17-4PH不锈钢可采用不同的时效处理调整其强度水平，见图5-10。

八、物理性能

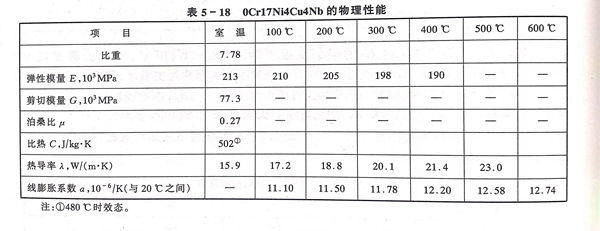

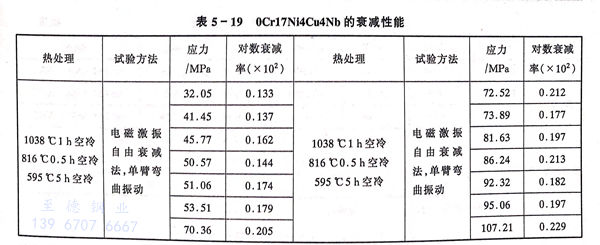

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢的物理性能见表 5-18 。衰减性能见表 5-19 。

九、应用

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不锈钢为汽轮机低末级叶片的首选材料，是在腐蚀条件下工作温度低于300℃的结构材料。此外它是在既要求有不锈性及耐弱酸、碱、盐腐蚀又要求具有高强度的环境下工作的部件的主要结构材料。在反应堆环境中主要用于控制棒驱动机构的耐磨、耐蚀的高强度部件。
