022Cr12Ni9Cu2NbTi、Custom 455、00Cr12Ni8Cu2TiNb

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢是一种超低碳型马氏体沉淀硬化不锈钢，固溶处理后单次时效即可获得高的屈服强度与高的塑韧性的良好配合。此外(00Cr12Ni8Cu2TiNb) Custom 455 不锈钢具有良好的耐蚀性，尤其是耐应力腐蚀性能。此钢长时服役温度为450℃，瞬时使用温度可达800℃。00Cr12Ni8Cu2TiNb 不锈钢具有良好的工艺性能，易于生产棒、丝、板、带和铸件等冶金产品。在零部件制造过程中易于成形、加工和焊接。它主要应用于要求耐蚀不锈的承力部件。

一、化学成分

 00Cr12Ni8Cu2TiNb、 Custom 455 不锈钢的化学成分见表5-41。

二、室温力学性能

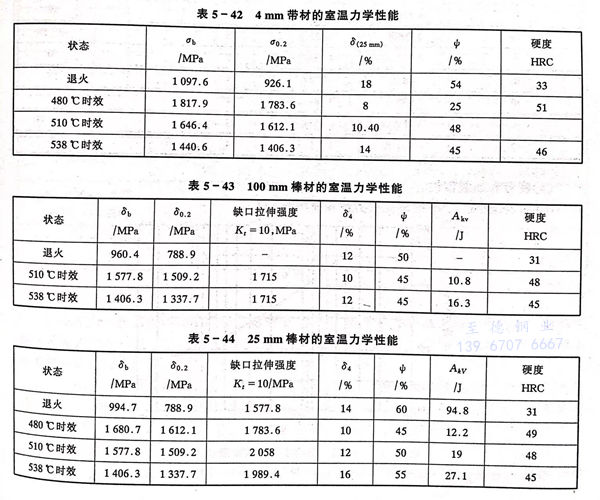

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢的室温力学性能见表5-42至表5-46。

三、疲劳和断裂韧性

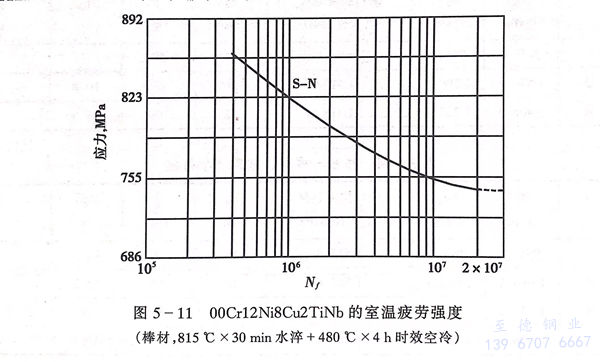

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢的室温疲劳性能见图 5-11。

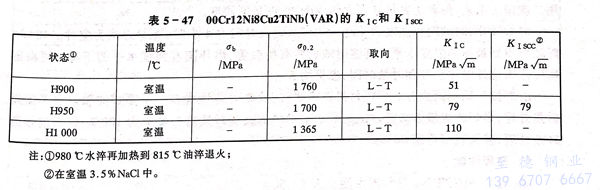

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢的断裂韧性和应力腐蚀门槛值见表 5-47。

四、高温力学性能

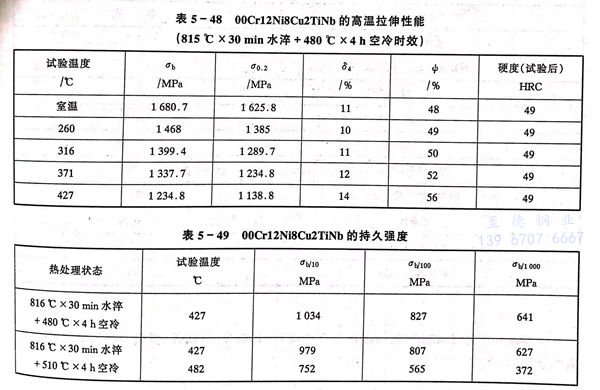

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢的高温瞬时拉伸性能见表 5-48 。持久强度见表 5-49 。

五、工艺性能

  a. 热加工

   在马氏体沉淀硬化不锈钢中，此钢是属于最易热加工的一种材料。热加工温度范围为900～1260℃，为获得良好的力学性能，应在1040～1150℃加热。为了获得细小晶粒和热处理后的最佳性能，终加工温度应在815～950℃。

  b. 冷加工

   尽管此钢在退火状态下是马氏体组织，但钢的硬度仅为30～35HRC，易于进行冷加工，钢的冷加工硬化倾向很低（见表5-45），不需中间退火即可进行较大变形量的冷加工，最终热处理前进行冷变形，可获得较高的拉伸强度和屈服强度。

 c. 热处理

    00Cr12Ni8Cu2TiNb、 Custom 455 不锈钢的退火和时效处理制度较简单。

   退火：816～843℃×30min，水冷。对大截面尺寸的钢材，为获得良好的横向性能，可采用二次退火工艺，980℃水冷后再加热到816℃水冷。对于棒、带等大多数产品没有必要采用二次退火工艺，但此工艺可获得大约30HRC的最低硬度。

   时效硬化：时效硬化温度为480～540℃，时效时间为4小时，冷却方式为空冷。480℃时效可得到最高的强度水平。高温时效韧性有所改善，但伴随着强度水平的下降。可根据实际需求选择时效温度和时效时间，参见图5-10。

d. 焊接

  采用同成分的焊接材料进行焊接，此钢可焊性优良。不需焊前预热也不需焊后热处理，最好的焊接方法为TIG。焊后的带经退火和时效接头效率为100％，焊后的带经时效处理，接头效率可达80％。

六、物理性能

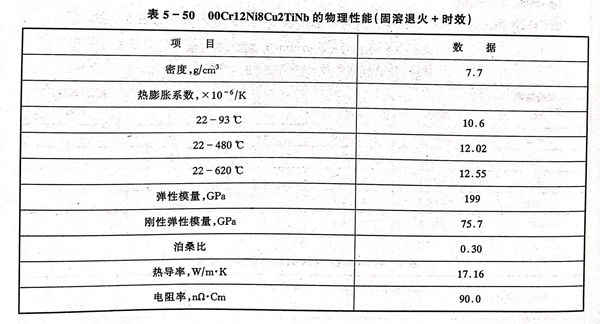

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢的物理性能见表5-50。

七、应用

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不锈钢主要应用于小于425℃的耐蚀高强度零部件，如垫片、紧固件、弹簧、阀门，以及装配件、高性能轴、齿轮等。
