09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢是一种在马氏体基体上析出Cr₂N强化的半奥氏体沉淀硬化不锈钢。它具有高的强度和良好的韧性，适宜制作中温高强度部件。

一、化学成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的化学成分见表5-98。

二、室温力学性能

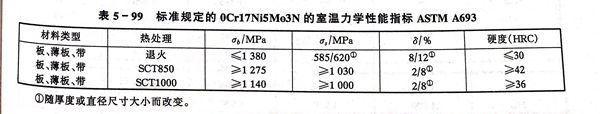

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的室温力学性能指标见表5-99。

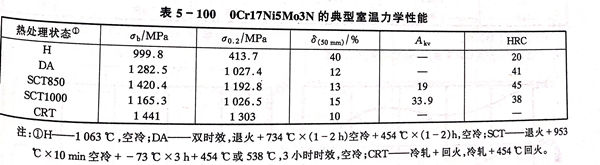

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的典型室温力学性能指标见表5-100。

三、疲劳性能

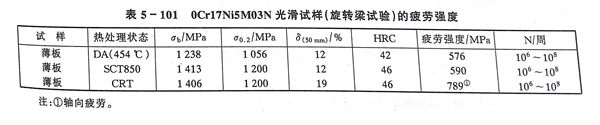

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的疲劳性能见表 5-101 。

四、高温力学性能

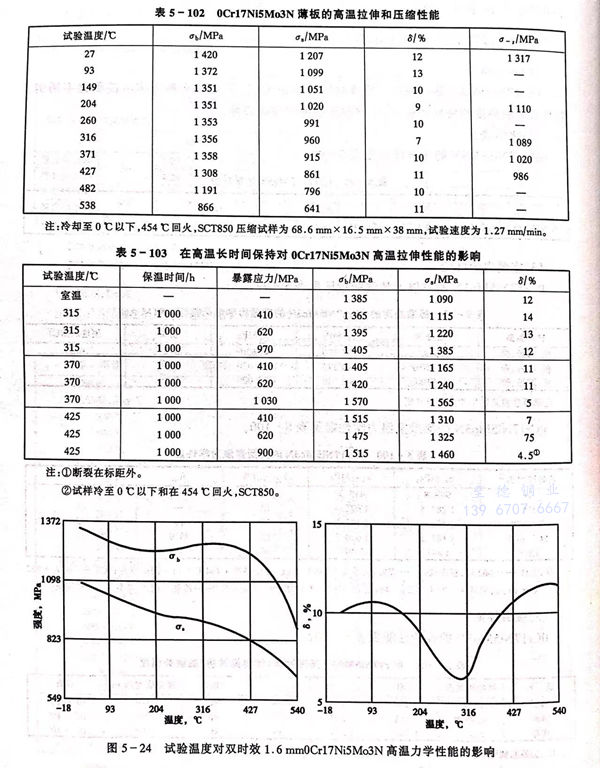

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不锈钢的拉伸性能与热处理条件相关，并取决于试验条件，见表5-102、表5-103和图5-24。

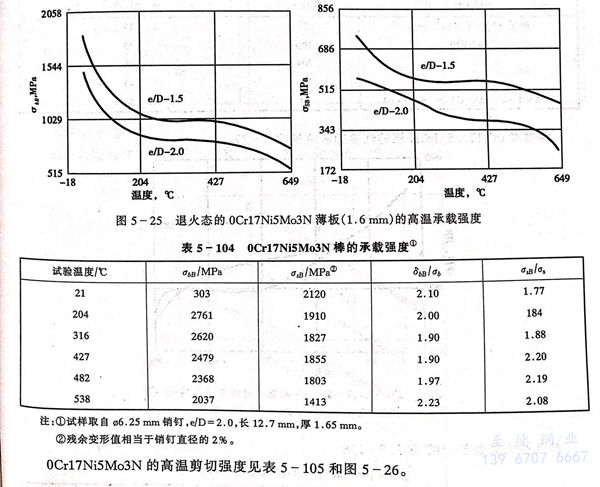

 退火态薄板的高温承载强度见图 5-25 和 表 5-104 。

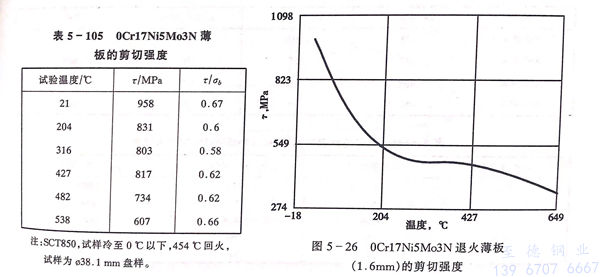

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的高温剪切强度见表 5-105 和 图 5-26 。

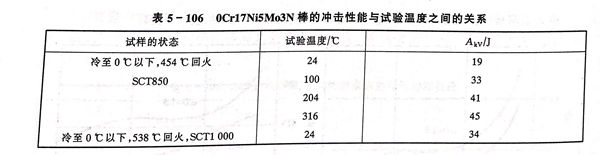

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的高温冲击性能见表 5-106。

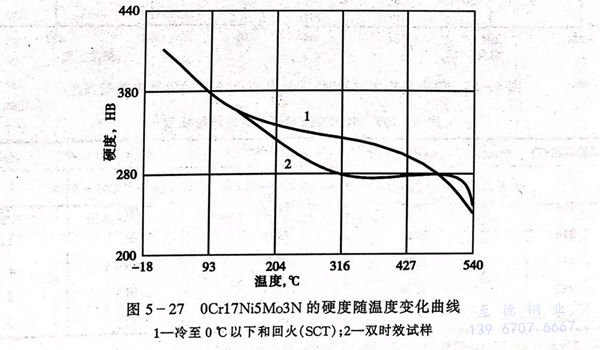

  温度对0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的硬度的影响见图 5-27 。

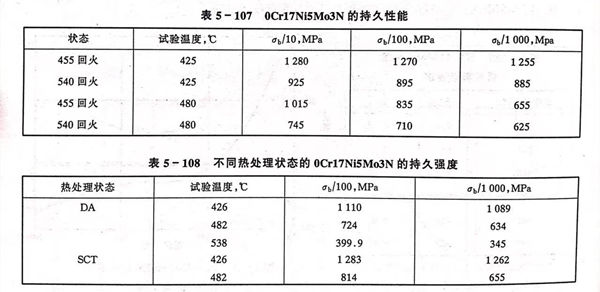

  持久性能见表 5-107 和 5-108 。

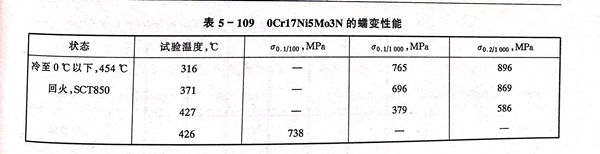

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的蠕变性能见表 5-109 。

五、低温性能

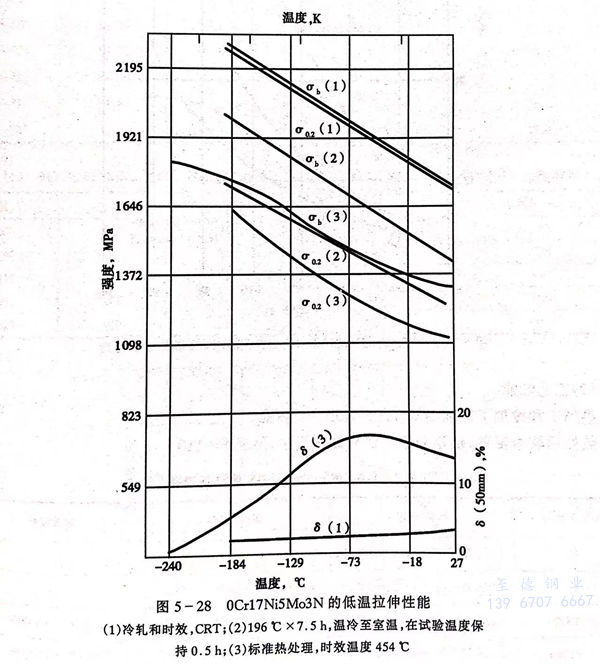

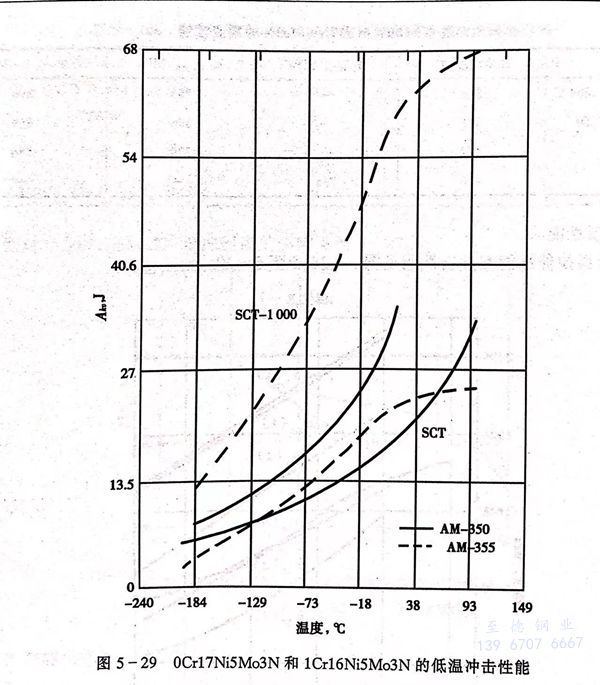

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的低温拉伸性能和冲击性能见图 5-28 和 图 5-29 。

六、耐蚀性

  钢的耐蚀性类似或略优于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢，可参效0Cr15Ni7Mo2Al的数据。

七、工艺性能

  热加工和冷加工性能与0Cr15Ni7Mo2Al 不锈钢相近。

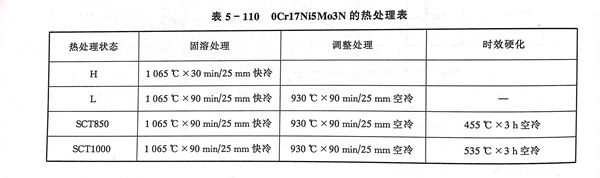

  热处理较为复杂，推荐采用下述热处理程序，见表5-110。

  可采用焊接奥氏体不锈钢的方法进行焊接。通常在退火状态下焊接。焊接金属宜使用与母材同成分的材料，如果对韧性的要求高于对强度的要求，可采用308、309或310作为焊接材料，建采焊后采用950℃退火处理，这样可获得最佳的性能，焊接接头效率可达90％～95％。对于退火和硬化的材料宜采用电阻焊。

八、物理性能

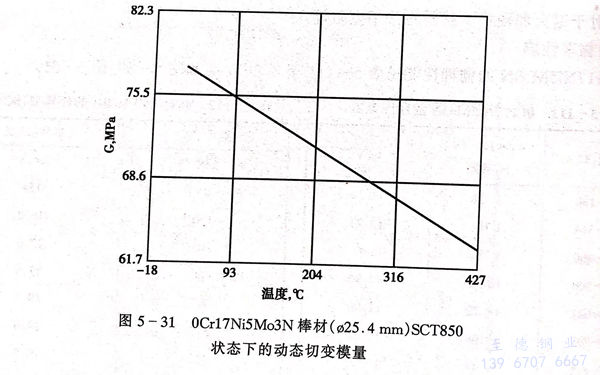

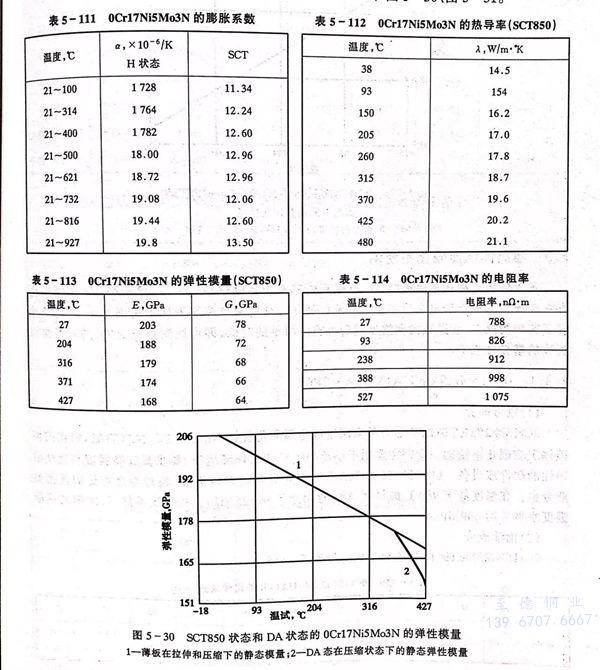

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢的物理性能见表5-111至表5-114和图5-30、图5-31。

九、应用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不锈钢主要应用于要求高强度并且有适度耐蚀性的结构部件和装备。如压力容器、飞机水管；飞行器结构骨架，如舱壁、隔板和加强杆肋板；喷气发动机压缩机叶片和高温弹簧等。
