022Cr12Ni9Cu2NbTi、Custom 455 是一种超低碳的沉淀硬化马氏体不锈钢，具有高的强度和耐大气腐蚀性。

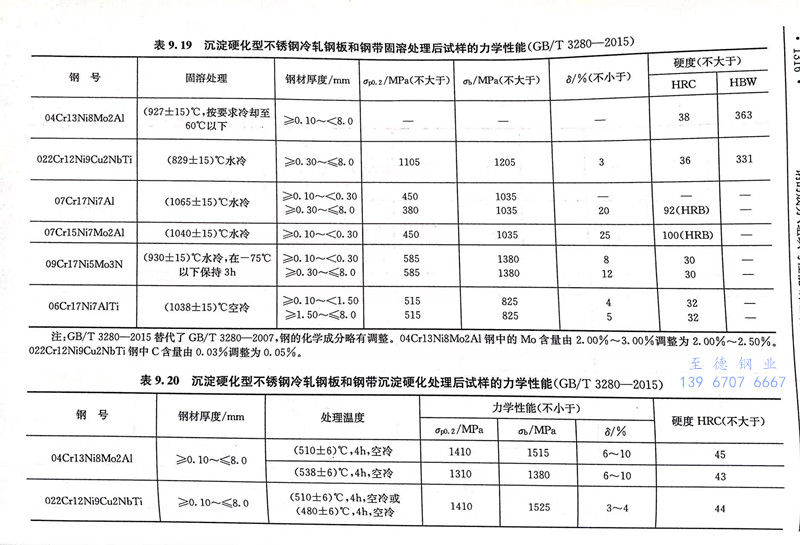

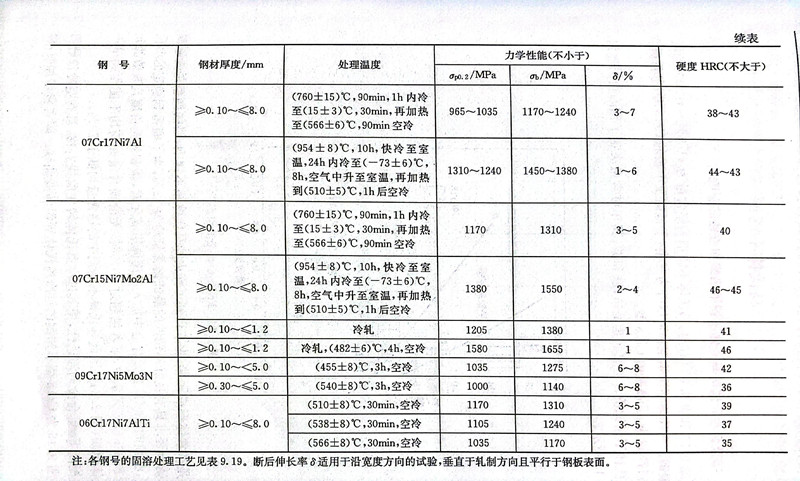

022Cr12Ni9Cu2NbTi、Custom 455 不锈钢在温度区间900～1260℃极易锻造，适宜的锻造加热和均热温度为1040～1150℃，终锻温度应控制在815～925℃，可获得较细的晶粒尺寸，锻后空冷。锻后应进行固溶处理，固溶温度为816～843℃，随后快冷，若截面较小可以水淬，组织为全马氏体组织，硬度为30～35HRC。生产企业一般均以固溶状态的产品供货，用户加工后只需进行时效处理以获得最后的性能。时效温度可在480～560℃选择，保温4h，空冷，时效后的尺寸变化仅为-0.001mm／mm。固溶和时效处理后钢的力学性能见表9.19和表9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不锈钢在固溶处理后可以立即进行冷作加工。对于深冲或胀形工艺，由于变形是局部的，加工后须进行二次固溶处理（退火）。其他冷加工，如冷拉、冷轧，因为在固溶状态的加工硬化率低，可进行较大变形量的冷加工，获得较高的强度，而不需二次固溶处理。最后进行时效处理。
022Cr12Ni9Cu2NbTi、Custom 455 不锈钢可焊性优良，可采用同成分的焊接材料进行焊接，一般不需焊前预热和焊后热处理。
022Cr12Ni9Cu2NbTi、Custom 455 不锈钢在通常的大气环境和淡水中有良好的抗蚀能力，在35℃食盐水喷溅和室温下5％FeCl3水溶液中的耐点蚀性能良好。Costom 455钢在包括海洋大气等多种腐蚀环境下的应力腐蚀性能是良好的，并随时效温度的提高而进一步得到改善。
