022Cr13Ni5Co15Mo6Ti是一种超低碳的Cr-Mo-Co系马氏体沉淀不锈钢，该钢采用双真空冶炼（真空感应炉十真空自耗炉）。经试验确定，该钢的适宜的固溶温度为1050℃，保温60min，再进行-73℃保温8小时的冷处理。经535℃×4h时效后，钢的强度达到峰值。试制的Φ200mm棒材经上述工艺处理后的力学性能为：σb=1940MPa、δ5≈12%、φ=58%、KIC=104MPa·m1/2、Aku2=55J 。

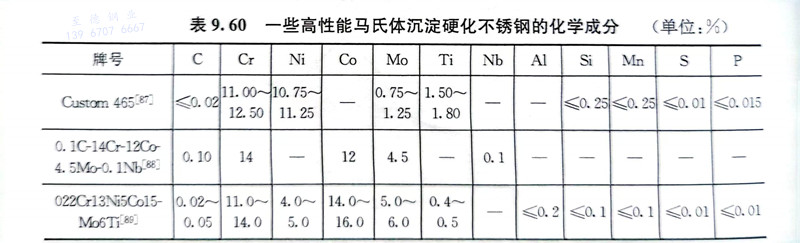

表 60.jpg
