07Cr12Ni4Mn5Mo3Al（亦称69111）是我国在20世纪70年代为满足宇航工业的需要而开发出的一种节镍型半奥氏体沉淀硬化不锈钢，钢中加入5％的锰代替部分镍。该钢的高温塑性良好，可在850～1120℃温度区间进行加工。


  07Cr12Ni4Mn5Mo3Al 不锈钢适宜的固溶温度为1050℃，固溶状态中的δ相为5％～10％，M，点约为-10℃。表9.69为07Cr12Ni4Mn5Mo3Al 不锈钢不同处理状态下的力学性能。

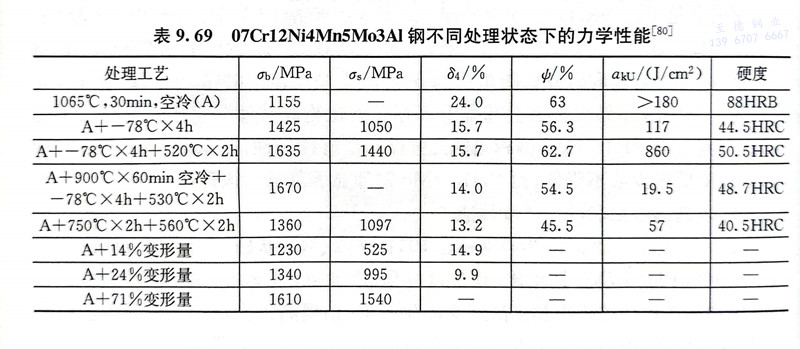

表 69.jpg


  07Cr12Ni4Mn5Mo3Al 不锈钢经1050℃固溶，-70℃冷处理后的组织为马氏体、δ相和残余奥氏体。该钢400～600℃时效2h，在马氏体中析出点状和片状沉淀物，而在8相中析出的片状沉淀物要比马氏体中沉淀物尺寸粗大。TEM分析证明，片状相为J相，点状相为（Ni，Mn）Al化合物，530℃时效出现硬度峰值。时效反应是在马氏体和δ相中进行的，530℃时效6h，组织中出现逆转变奥氏体。J相是由纯Fe层和纯Cr层交替组成的一种新相。07Cr12Ni4Mn5Mo3Al 不锈钢在固溶状态下具有良好的加工成形性能和焊接性能。经过适量的冷变形、冷处理和时效处理后，可获得超高强度，适合于制造350℃以下工作的飞行器构件、弹性元件等。
