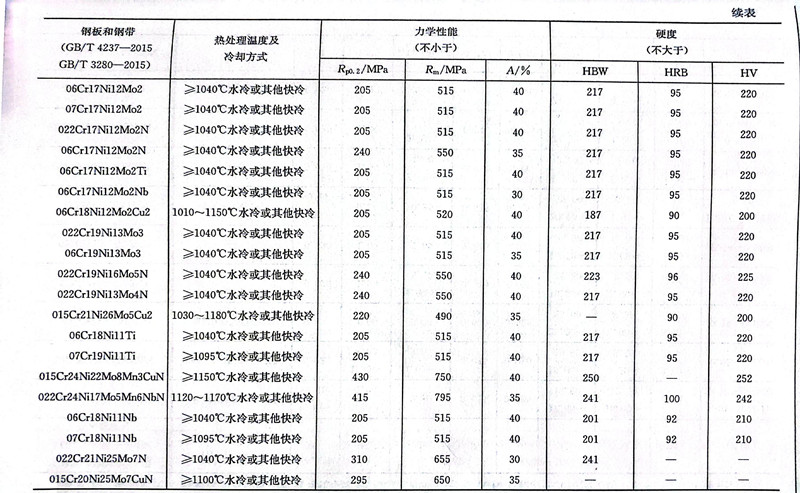

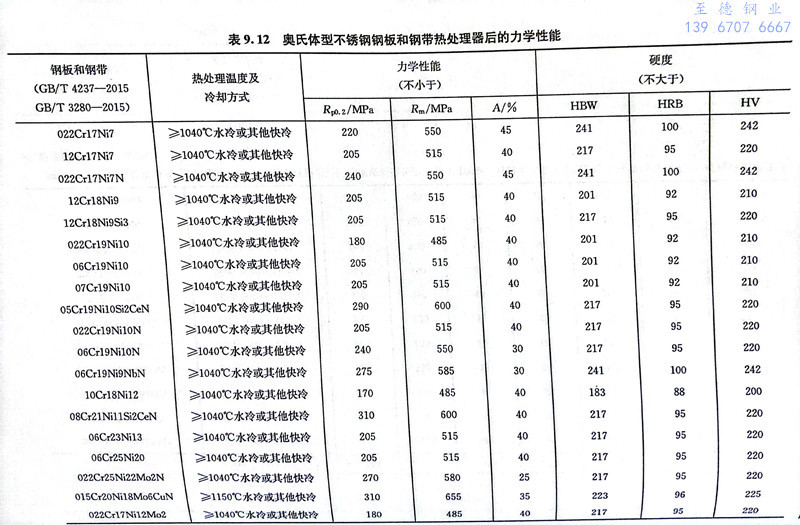

（06Cr17Ni12Mo2）316不锈钢和（022Cr17Ni12Mo2）316L不锈钢是常用的奥氏体钢，具有良好的强度、塑性、韧性和冷成形性能及良好的低温性能。这两种钢的固溶态及冷变形H1/4和H1/2状态的力学性能见表9.12、表9.34及表9.35。图9.76为（06Cr17Ni12Mo2）316不锈钢的冷作硬化性能。
（06Cr17Ni12Mo2）316不锈钢和（022Cr17Ni12Mo2）316L不锈钢是在18Cr-8Ni奥氏体不锈钢的基础上加入了2％Mo，获得了良好的耐还原性介质腐蚀和耐点蚀的能力，在各种有机酸、无机酸、碱、盐类（如亚硫酸、硫酸、磷酸、甲酸、卤素盐等），以及海水中均具有适宜的耐蚀性。这两种钢在还原性酸性介质中的耐蚀性远优于304不锈钢和304L不锈钢。
（06Cr17Ni12Mo2）316不锈钢和（022Cr17Ni12Mo2）316L不锈钢是制造合成纤维、石油化工、纺织、化肥、造纸、印染及原子能等工业用设备的重要耐蚀材料。这两种钢均具有良好的热加工性能，钢的热塑性良好，过热敏感性低。由于钢中钼含量较高，其变形抗力较18Cr-8Ni奥氏体不锈钢明显提高。这两种钢的冷加工性能亦良好，可进行冷轧、冷拔、深冲、弯曲等冷加工和成形工艺，焊接性能良好。为保持良好的耐晶间腐蚀性能，焊后应进行固溶处理，若不允许热处理，应选用超低碳的022Cr17Ni12Mo2钢。
（07Cr17Ni12Mo2）316H不锈钢与（06Cr17Ni12Mo2）316不锈钢相比，其碳含量由不大于0.08％调整为0.04％～0.10％。该钢耐高温性能良好。07Cr17Ni12Mo2 钢用于制作加热釜、锅炉、硬质合金传送带等。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
